深井高应力区岩巷高抗剪锚杆耦合让压支护技术安伯义(新汶矿业集团公司华丰煤矿,山东泰安271413)摘要针对华丰煤矿特殊的地质采矿条件,确定巷道支护系统的各种参数及支护系统的合理工况点,研发了高抗剪锚杆、锚索耦合让压支护系统,经在六水平矸石井车场通道应用,控制了巷道变形,取得了理想的支护效果
关键词高抗剪让压锚杆高预应力耦合让压鸟窝锚索支护体系高抗剪体材料中图分类号TD353+.6文献标识码B华丰煤矿-1100m水平地质条件具有埋藏深度大于1200m、围岩应力高、岩层倾角大、具有软岩特性的特点,为解决巷道支护问题,华丰矿进行了深井大倾角高应力区岩巷高抗剪锚杆耦合让压支护技术研究应用,保证了巷道的支护效果
1高应力区岩巷高抗剪锚杆耦合让压支护系统设计1.1围岩—应力变形关系及支护系统合理工况点的确定1.1.1围岩应力与变形曲线根据华丰煤矿的采矿地质条件,用有限元数值模拟方法得到围岩应力和变形特性曲线图,围岩应力和变形特性曲线分为三个区:A区(围岩弹性变形区):此区域内,围岩处于弹性变形阶段,围岩保持完好、变形小
在此区域内增加支护强度不能明显改善围岩变形
为了经济合理地支护巷道,支护体的工况点应设在低位(105t/m),锚杆支护系统最小让压距离为35mm
B区(围岩弹塑性区):此区域内,围岩基本处于弹塑性变形阶段,围岩基本保持稳定,弹塑性变形区没有超过锚杆的支护范围,锚杆系统仍然起到支护作用
在此区域内,支护强度的微变将引起变形的剧烈增加
C区(围岩破坏区):此区域内,围岩破坏,支护系统承受破碎岩石的静载荷
随着破坏区域的增加,载荷增加
对于锚杆支护,如果锚杆系统的支护范围小于破坏范围,则锚杆系统受力将变为0,彻底失去其支护作用,锚杆支护系统将和围岩一起移动

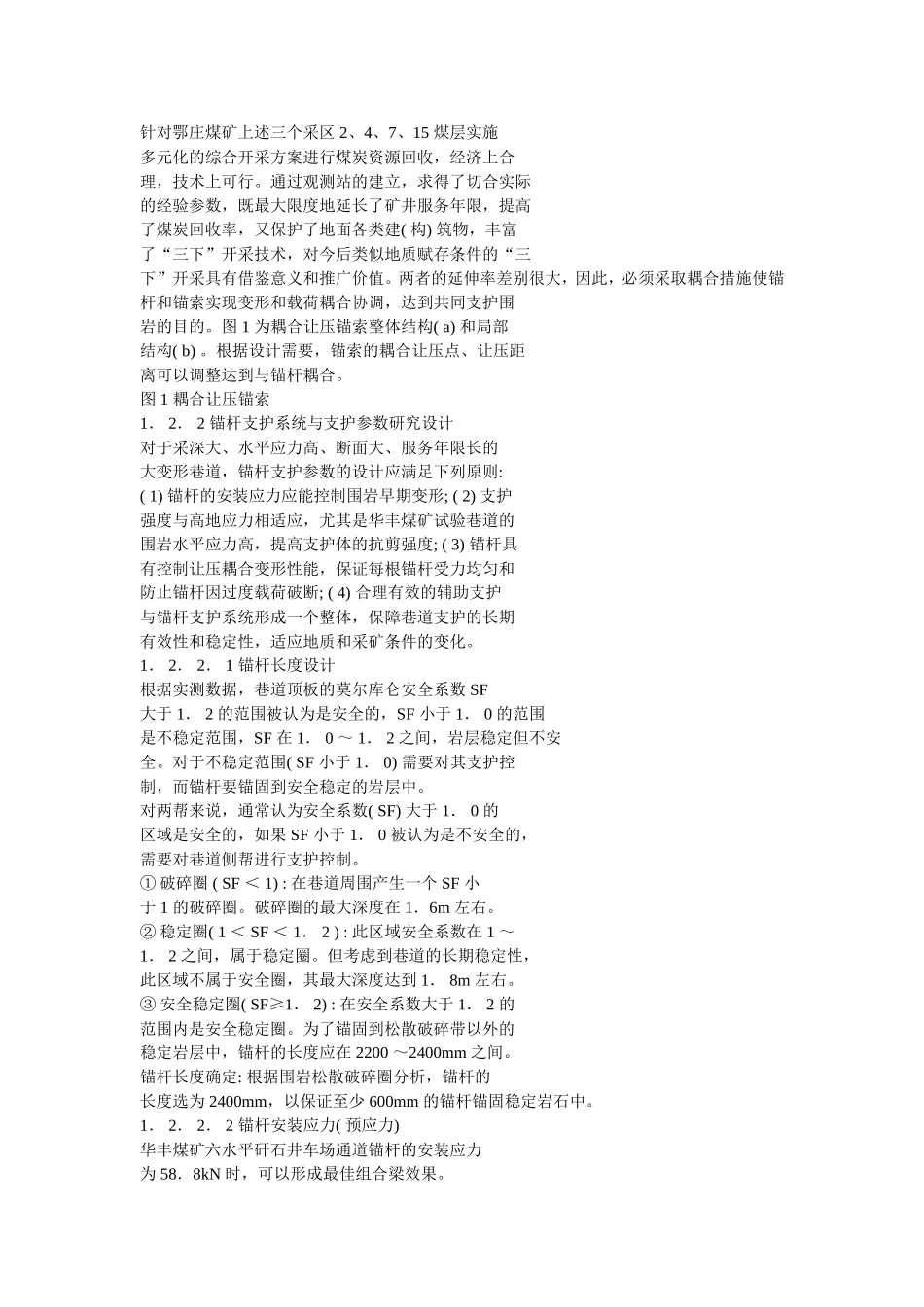

根据围岩应力和变形特性曲线研究,支护系统的工况点确定如下:最小支护强度:105t/m;巷道围岩位移:35mm;锚杆系统的
