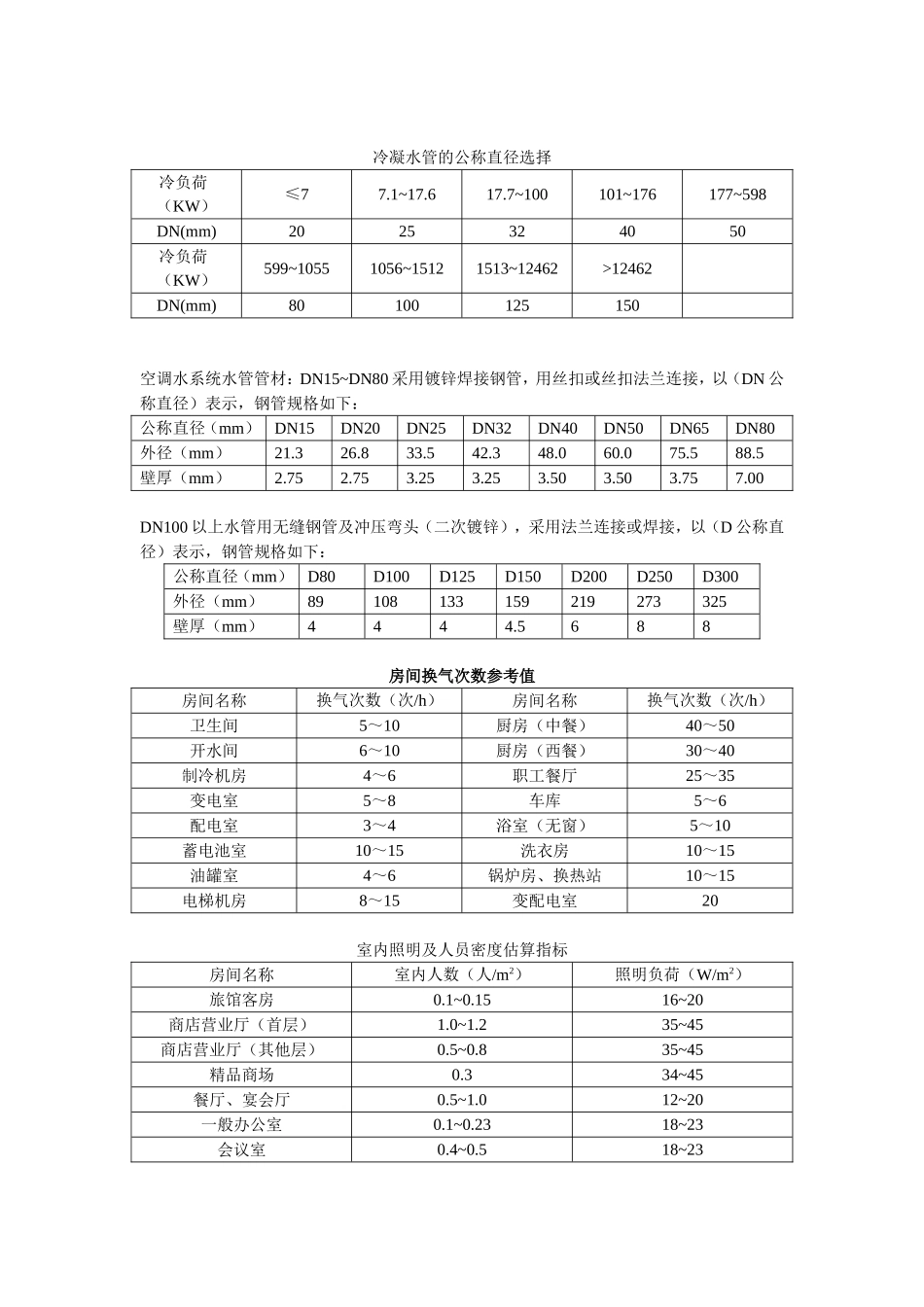

凝结水管管径计算时采用以下假设条件:1.凝结水按自流排水,在管内水流动非满流的情况下排除,管内水的充满设取0.8;2.管道坡度取i=0.01;3.管内流速取v=0.3m/s;4.最小的凝结水管管径应不小于DN25;不同管径的水管排水量管径(mm)排水量(kg/h)DN25170DN32310DN40400DN50600不同管径的排水量所能承担的不同规格的风机盘管机组的台数风量m3/h5006008001000管径风机盘管台数DN25<15<13<9<7DN3216~2914~2410~188~14DN4030~3825~3219~2315~19DN5039~6433~5324~3920~31冷冻水管管径的选用水速公称直径DN15DN20DN25DN32DN40DN50丝扣22x327x334x3.542x3.548x3.560x3.5焊接18x325x332x338x3.545x3.557x3.5水速m/s0.60.60.60.60.70.8流量t/h0.42~0.4620.77~0.8471.24~1.3642.17~2.3873.3~3.636.4~7.04比摩阻Ra202020202020公称直径DN70DN80DN100DN125DN150DN200丝扣76x489x4114x4焊接76x489x4108x4133x4159x4.5219x6水速m/s0.951.11.31.51.72.0流量t/h12.4~13.6420.2~22.2241.3~45.4364~70.4105~115.5242~260.2比摩阻Ra202020202020公称直径DN250DN300DN350DN400DN450DN500丝扣焊接273x7325x8377x10426x11水速m/s2.02.22.452.65流量t/h379~416.9594~653.4883~971.31223~1343.3比摩阻Ra15151515冷凝水管的公称直径选择冷负荷(KW)≤77.1~17.617.7~100101~176177~598DN(mm)2025324050冷负荷(KW)599~10551056~15121513~12462>12462DN(mm)80100125150空调水系统水管管材:DN15~DN80采用镀锌焊接钢管,用丝扣或丝扣法兰连接,以(DN公称直径)表示,钢管规格如下:公称直径(mm)DN15DN20DN25DN32DN40DN50DN65DN80外径(mm)21.326.833.542.348.060.075.588.5壁厚(mm)2.752.753.253.253.503.503.757.00DN100以上水管用无缝钢管及冲压弯头(二次镀锌),采用法兰连接或焊接,以(D公称直径)表示,钢管规格如下:公称直径(mm)D80D100D125D150D200D250D300外径(mm)89108133159219273325壁厚(mm)4444.5688房间换气次数参考值房间名称换气次数(次/h)房间名称换气次数(次/h)卫生间5~10厨房(中餐)40~50开水间6~10厨房(西餐)30~40制冷机房4~6职工餐厅25~35变电室5~8车库5~6配电室3~4浴室(无窗)5~10蓄电池室10~15洗衣房10~15油罐室4~6锅炉房、换热站10~15电梯机房8~15变配电室20室内照明及人员密度估算指标房间名称室内人数(人/m2)照明负荷(W/m2)旅馆客房0.1~0.1516~20商店营业厅(首层)1.0~1.235~45商店营业厅(其他层)0.5~0.835~45精品商场0.334~45餐厅、宴会厅0.5~1.012~20一般办公室0.1~0.2318~23会议室0.4~0.518~23高层建筑防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量:防烟楼梯间(前室不送风)的加压送风量系统担负层数加压送风量(m3/h)<20层25000~3000020层~32层35000~40000防烟楼梯间及其合用前室的分别加压送风量系统担负层数送风部位加压送风量(m3/h)<20层防烟楼梯间16000~20000合用前室12000~1600020层~32层防烟楼梯间20000~25000合用前室18000~22000消防电梯间前室的加压送风量系统担负层数加压送风量(m3/h)<20层15000~2000020层~32层22000~27000防烟楼梯间采用自然排烟,前室或合用前室不具备自然排烟条件时的送风量系统担负层数加压送风量(m3/h)<20层22000~2700020层~32层28000~32000排烟风机的排烟量排烟系统及其位置部位排烟量或换气次数备注担负一个防烟分区的排烟系统≥60m3/(h·m2)风机最小排烟量不应小于7200m3/h净高大于6m且不划分防烟分区的空间的排烟系统担负2个及以上的防烟分区的排烟系统≥120m3/(h·m2)应按最大的防烟分区面积计算中庭排烟系统体积≤17000m36次/h体积>17000m3/h,最小排烟量不应小于102000m3/h体积>17000m34次/h风机的必要压头(Pa)送、排风系统小系统H=100~250一般系统H=300~400空调系统(指箱外余压)小型系统(作用半径<20m)H=300~400中型系统(作用半径<40m)H=400~500大型系统(作用半径<60m)H=500~700孔板、条缝、喷口的送风速度送风方式送风速度备注孔板下送3~5送风均匀性要求高或送热风时,取较大值条缝风口2~4送风口位置高或活动区允许...
