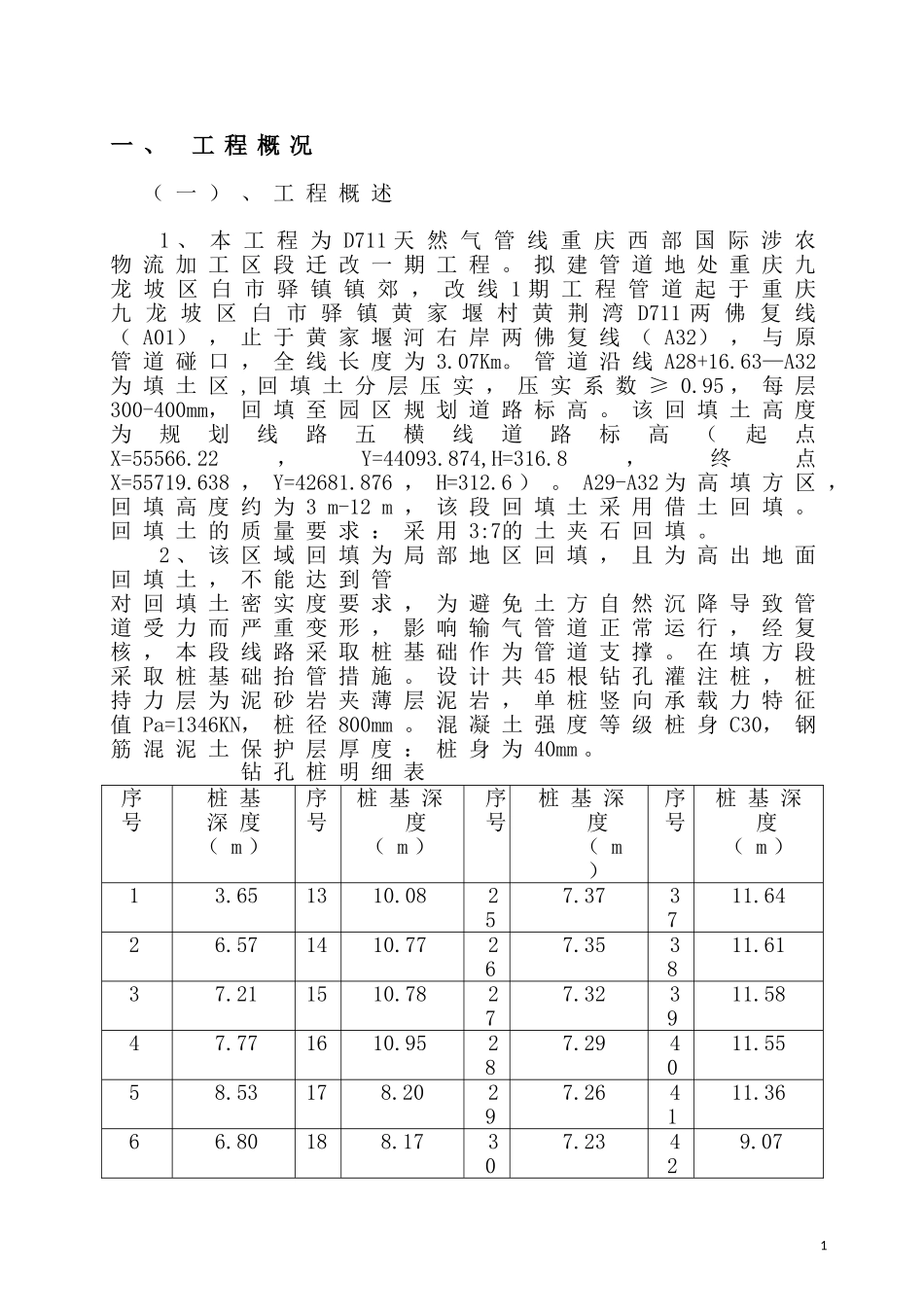

一、工程概况（一）、工程概述1、本工程为D711天然气管线重庆西部国际涉农物流加工区段迁改一期工程。拟建管道地处重庆九龙坡区白市驿镇镇郊，改线1期工程管道起于重庆九龙坡区白市驿镇黄家堰村黄荆湾D711两佛复线（A01），止于黄家堰河右岸两佛复线（A32），与原管道碰口，全线长度为3.07Km。管道沿线A28+16.63—A32为填土区,回填土分层压实，压实系数≥0.95，每层300-400mm，回填至园区规划道路标高。该回填土高度为规划线路五横线道路标高（起点X=55566.22，Y=44093.874,H=316.8，终点X=55719.638，Y=42681.876，H=312.6）。A29-A32为高填方区，回填高度约为3m-12m，该段回填土采用借土回填。回填土的质量要求：采用3:7的土夹石回填。2、该区域回填为局部地区回填，且为高出地面回填土，不能达到管对回填土密实度要求，为避免土方自然沉降导致管道受力而严重变形，影响输气管道正常运行，经复核，本段线路采取桩基础作为管道支撑。在填方段采取桩基础抬管措施。设计共45根钻孔灌注桩，桩持力层为泥砂岩夹薄层泥岩，单桩竖向承载力特征值Pa=1346KN，桩径800mm。混凝土强度等级桩身C30，钢筋混泥土保护层厚度：桩身为40mm。钻孔桩明细表序号桩基深度（m）序号桩基深度（m）序号桩基深度（m）序号桩基深度（m）13.651310.08257.373711.6426.571410.77267.353811.6137.211510.78277.323911.5847.771610.95287.294011.5558.53178.20297.264111.3666.80188.17307.23429.07175.08197.14314.53438.5885.94204.10323.51445.0098.00213.40335.78453.92108.23224.59347.711111.08234.233511.641210.87245.893611.61（二）、地质概况A29-A32段，大部分区域为高填方区，总长约653m，地表多为第四系全新残坡积（Q4dl+el）粉质粘土厚0-1m分布不均匀。土石工程分级为：Ⅱ级下伏侏罗系中统沙溪庙组（J2S）厚层、巨厚层质密砂岩夹薄层泥岩，砂岩表层0-0.5m为强风化，下部为中风化，岩体质密坚硬，土石分级为Ⅷ-Ⅹ普坚石；泥表层2-3m为强风化，下部为中风化。土石工程分级为：Ⅴ-Ⅵ级次坚石。（三）、工程特点1、本工程环境地表复杂、回填厚度约3-12m，属于高填方区，工期紧需精心组织施工；2、地表为水田和种植土，施工中须控制好地基处理质量；回填必须按设计要求执行。二、编制依据1、D711天然气管线重庆西部国际涉农物流加工区段迁改一期工程线路工艺设计图、相关的标准图、参考图；2、天然气管线土石方工程有关规范、标准；3、当地的水文地质、地形地貌、气象条件及交通运输条件。4、现场实地踏勘所获取的相关资料和信息；5、我单位拟投入本工程的施工人员及机械设备；6、我公司现有的技术装备及相关同类工程的施工经验和研究成果。三、施工范围详下图2A29-A32段原是种植土及水田，无明显的地下水特征，填筑前需清除地表植被后方可进行施工。四、借土场位置由于填方地段属于高填方区、填料质量设计为3:7的土夹石回填，必须严格控制填料质量，针对本次高填方施工，我方多次派遣项目技术人员到施工区域附近多处地点查看符合填方区的填料类型，选择借土位置。经对查看的借土场进行了现场取样送检根据送检检测结果最终确定的借土场位于九龙坡区金凤镇净慈村十四社。借土运距为18.2km。五、管线高填方区段施工准备(一）、主要施工机械设备配备计划高填方段主要机械设备配备表序号机具名称规格型号数量1挖掘机SY235C/PC300-78台2装载机ZI50D-24台2推土机SD164台3压路机22T3台5自卸汽车红岩45辆6工程钻机6台7潜水泵扬程40米3台8漏斗1.5M34个9电焊机普通2台10钻头Ф4806个11段筋机1台12拉直筋1台3（二）、主要施工人员配备计划主要施工人员配备表路段部位施工员测量员安全员试验员驾驶员（操作师）渣票员A29-A323212555电焊工钻探工电工砼灌注工注意杂工12102155（三）、机具、设备组织管理1、严格按计划要求的时间保证机具、设备进场。2、机具、设备进场前除满足批准的规格型号外，对机具、设备的使用能力进行事先鉴定。3、机具、设备使用中加强维修、保养，做到无隐患，技术性能良好。4、对于精密仪器如全站仪和水准仪等应保证鉴定证书的有效性和使用中的正常灵敏度、精确度。5、所有机具、设备进行...
