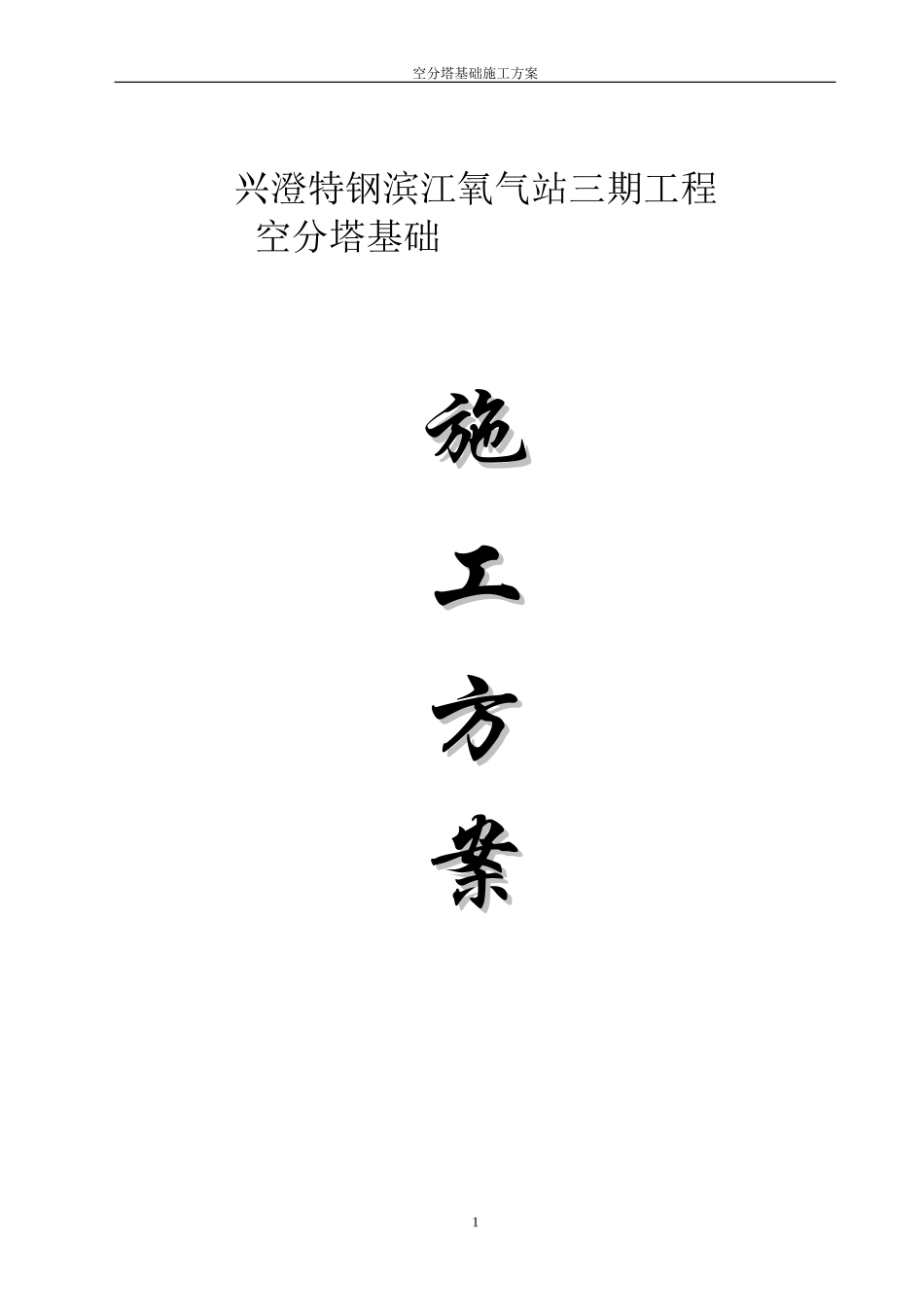

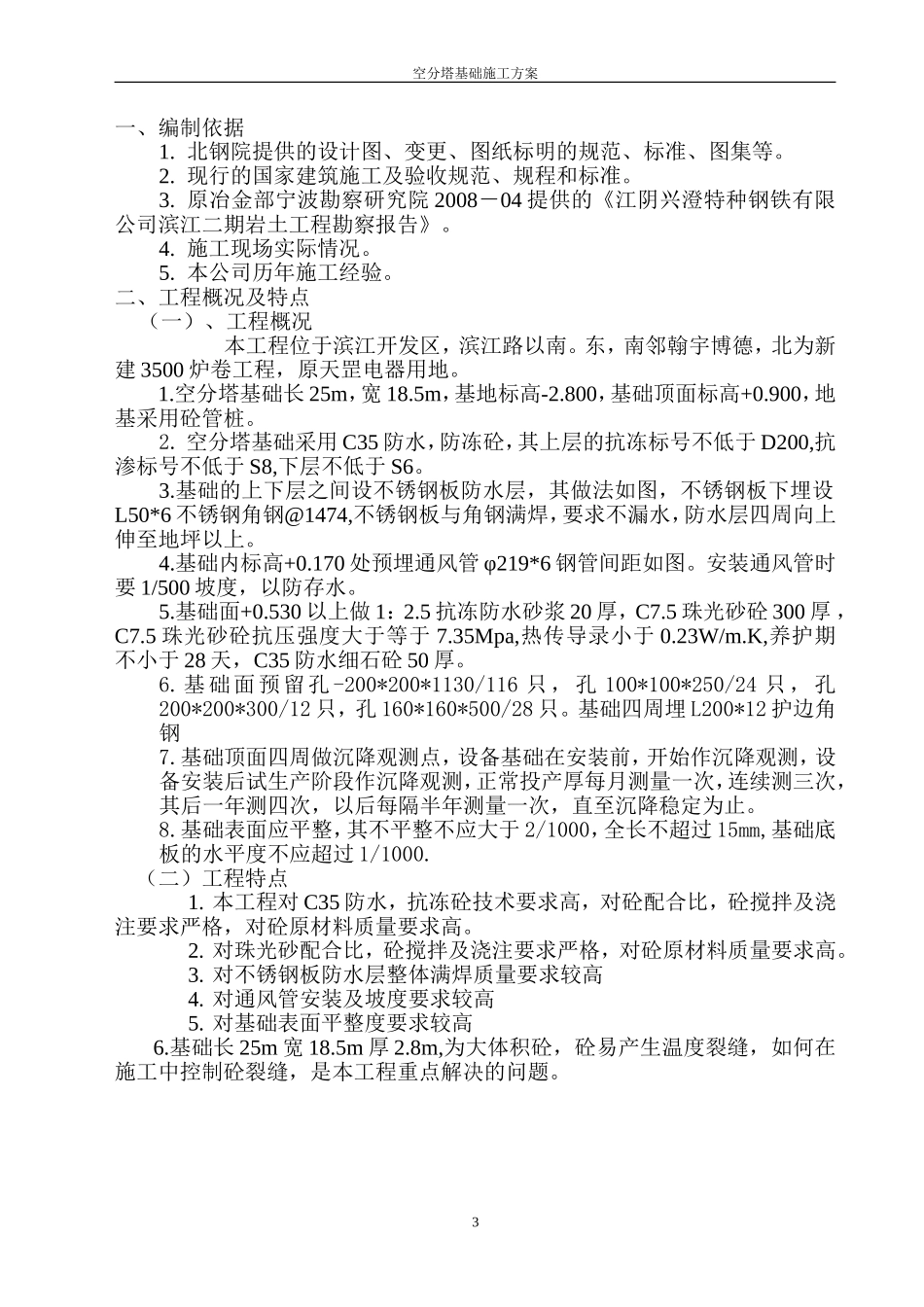

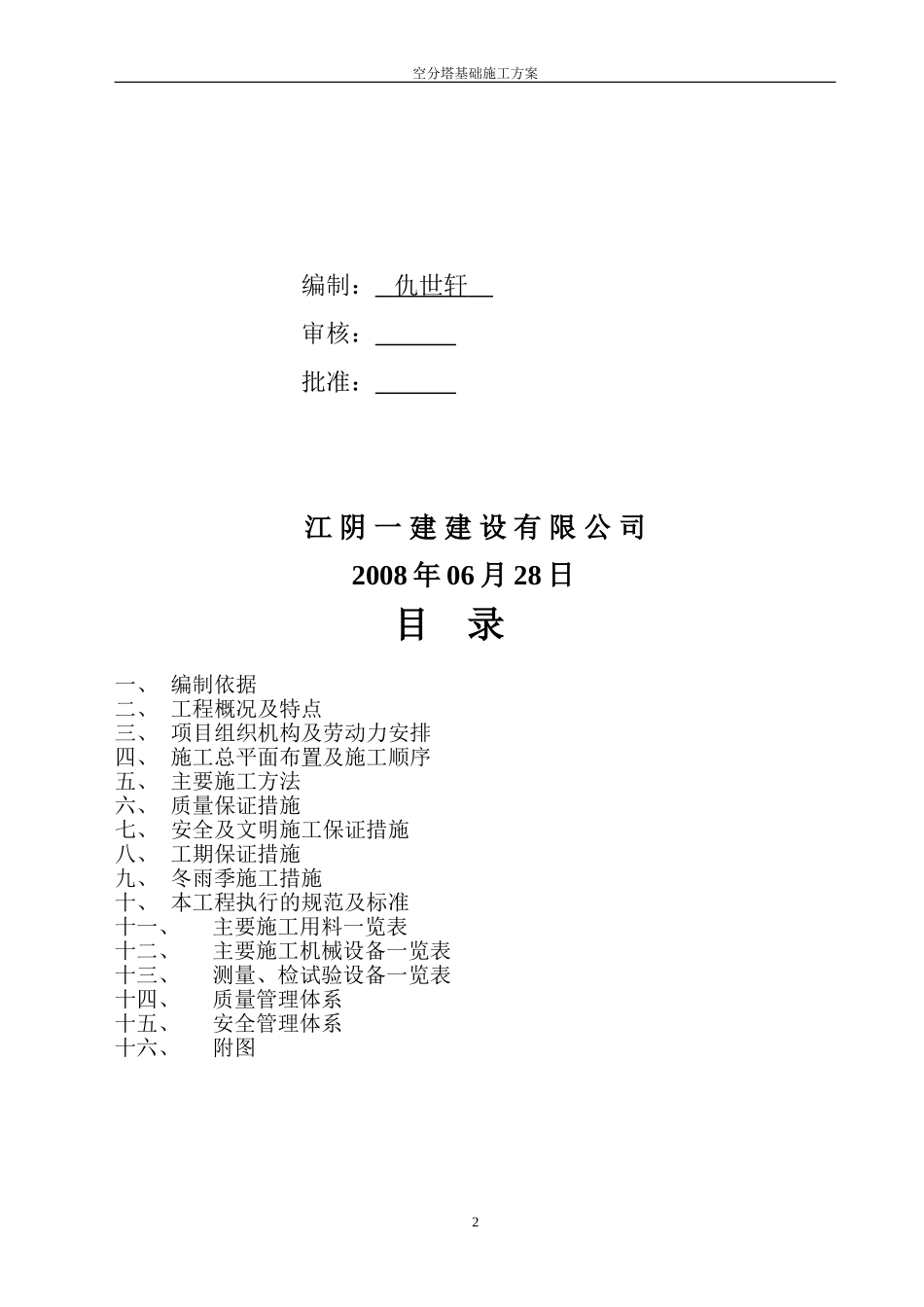

空分塔基础施工方案兴澄特钢滨江氧气站三期工程空分塔基础施施工工方方案案1空分塔基础施工方案编制：仇世轩审核：批准：江阴一建建设有限公司2008年06月28日目录一、编制依据二、工程概况及特点三、项目组织机构及劳动力安排四、施工总平面布置及施工顺序五、主要施工方法六、质量保证措施七、安全及文明施工保证措施八、工期保证措施九、冬雨季施工措施十、本工程执行的规范及标准十一、主要施工用料一览表十二、主要施工机械设备一览表十三、测量、检试验设备一览表十四、质量管理体系十五、安全管理体系十六、附图2空分塔基础施工方案一、编制依据1.北钢院提供的设计图、变更、图纸标明的规范、标准、图集等。2.现行的国家建筑施工及验收规范、规程和标准。3.原冶金部宁波勘察研究院2008－04提供的《江阴兴澄特种钢铁有限公司滨江二期岩土工程勘察报告》。4.施工现场实际情况。5.本公司历年施工经验。二、工程概况及特点（一）、工程概况本工程位于滨江开发区，滨江路以南。东，南邻翰宇博德，北为新建3500炉卷工程，原天罡电器用地。1.空分塔基础长25m，宽18.5m，基地标高-2.800，基础顶面标高+0.900，地基采用砼管桩。2.空分塔基础采用C35防水，防冻砼，其上层的抗冻标号不低于D200,抗渗标号不低于S8,下层不低于S6。3.基础的上下层之间设不锈钢板防水层，其做法如图，不锈钢板下埋设L50*6不锈钢角钢@1474,不锈钢板与角钢满焊，要求不漏水，防水层四周向上伸至地坪以上。4.基础内标高+0.170处预埋通风管φ219*6钢管间距如图。安装通风管时要1/500坡度，以防存水。5.基础面+0.530以上做1：2.5抗冻防水砂浆20厚，C7.5珠光砂砼300厚，C7.5珠光砂砼抗压强度大于等于7.35Mpa,热传导录小于0.23W/m.K,养护期不小于28天，C35防水细石砼50厚。6.基础面预留孔-200*200*1130/116只，孔100*100*250/24只，孔200*200*300/12只，孔160*160*500/28只。基础四周埋L200*12护边角钢7.基础顶面四周做沉降观测点，设备基础在安装前，开始作沉降观测，设备安装后试生产阶段作沉降观测，正常投产厚每月测量一次，连续测三次，其后一年测四次，以后每隔半年测量一次，直至沉降稳定为止。8.基础表面应平整，其不平整不应大于2/1000，全长不超过15mm,基础底板的水平度不应超过1/1000.（二）工程特点1.本工程对C35防水，抗冻砼技术要求高，对砼配合比，砼搅拌及浇注要求严格，对砼原材料质量要求高。2.对珠光砂配合比，砼搅拌及浇注要求严格，对砼原材料质量要求高。3.对不锈钢板防水层整体满焊质量要求较高4.对通风管安装及坡度要求较高5.对基础表面平整度要求较高6.基础长25m宽18.5m厚2.8m,为大体积砼，砼易产生温度裂缝，如何在施工中控制砼裂缝，是本工程重点解决的问题。3空分塔基础施工方案三、项目组织及劳动力安排1.项目组织机构本工程采取指挥部领导下的项目经理部管理机构，其构成见下图：2.劳动力安排木工钢筋瓦工电焊、气焊机械土方队运转电工测量普工现场管理40251515102231028四、施工总平面布置及施工顺序1.根据设计图纸及现场情况，设搅拌站一处，钢筋加工场一处，现场施工水电，就近由业主提供的水源和电源接入。施工区域布置环形临时施工道路。2.施工顺序测量定位——井点降水——土方开挖——不锈钢防水层以下基础施工—1：2防冻防水砂浆20mm找平层——不锈钢防水层安装——通风管安装——上部抗冻砼施工——1：2.5抗冻防水砂浆20厚找平——C7.5珠光砂砼300厚浇注——C35防水细石砼50厚——中间交接及沉降观测资料交接——4施工员质检员资料员安全员材料员项目经理：项目总工程师：瓦工班电焊班架工班钢筋班机械土方队搅拌站电工班塔吊班木工班空分塔基础施工方案交付安装3.施工原则3.1先深后浅，先结构后建筑，先屋面后地面。五、主要施工方法（一）、施工测量1.平面控制沿厂房轴线，布设矩形方格网，形成总体控制。2.高程控制沿平面控制网点，形成闭合水准网。各水准点标高，根据业主提供的水准基点，采用精密水准仪，按《工程测量规范》（GB50026－93）中的二等水准测量进行闭合施测。要求测量精度控制在0.5㎜以内。3.由于施工区域采用井点降水，加上桩机施工震动影响，故要求平面...
