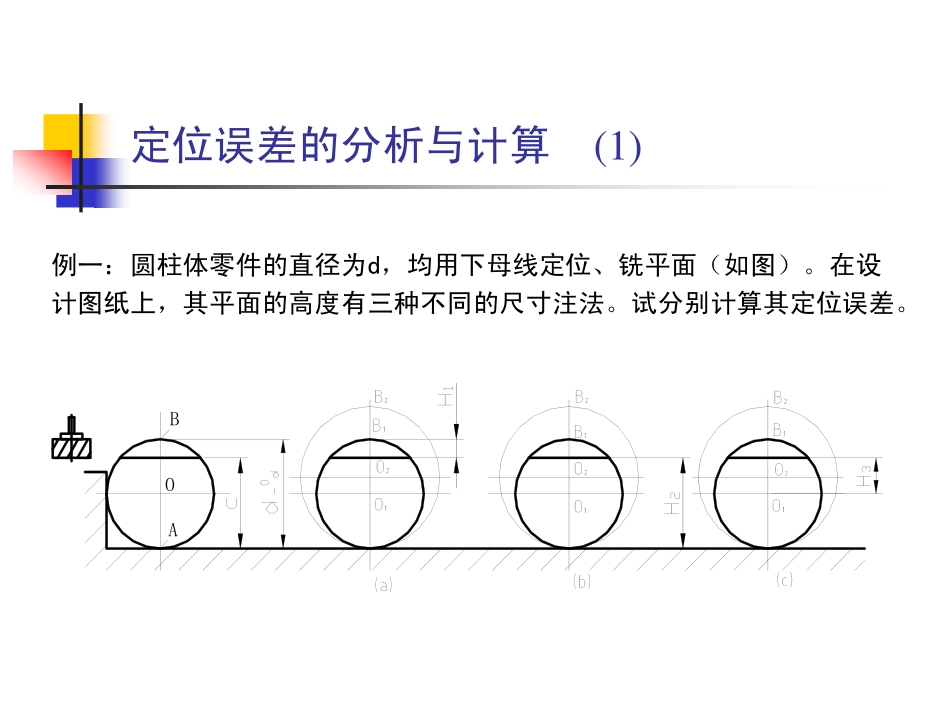

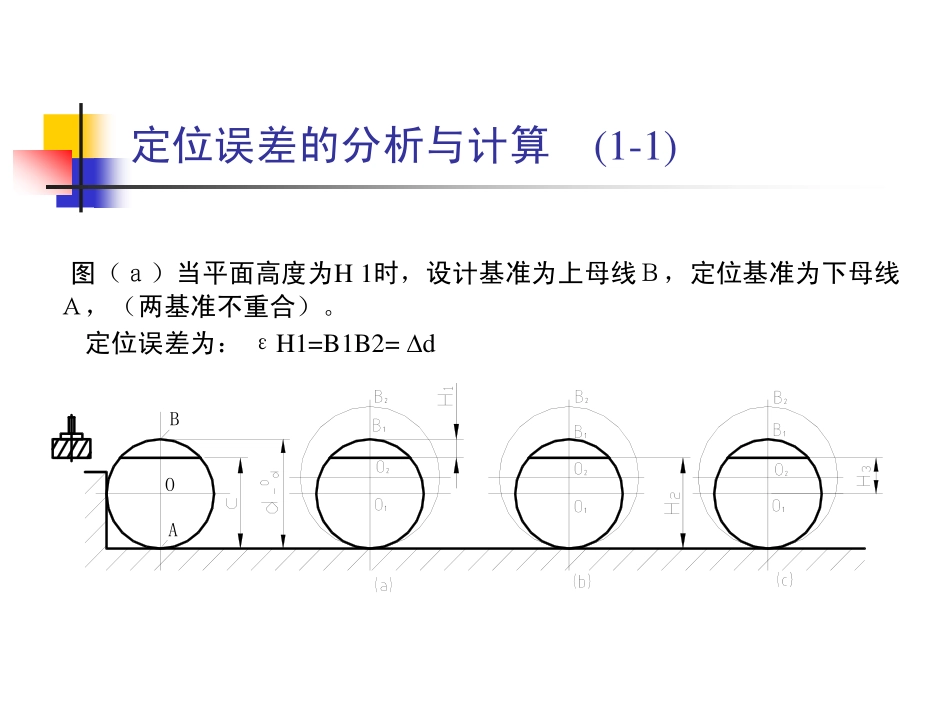

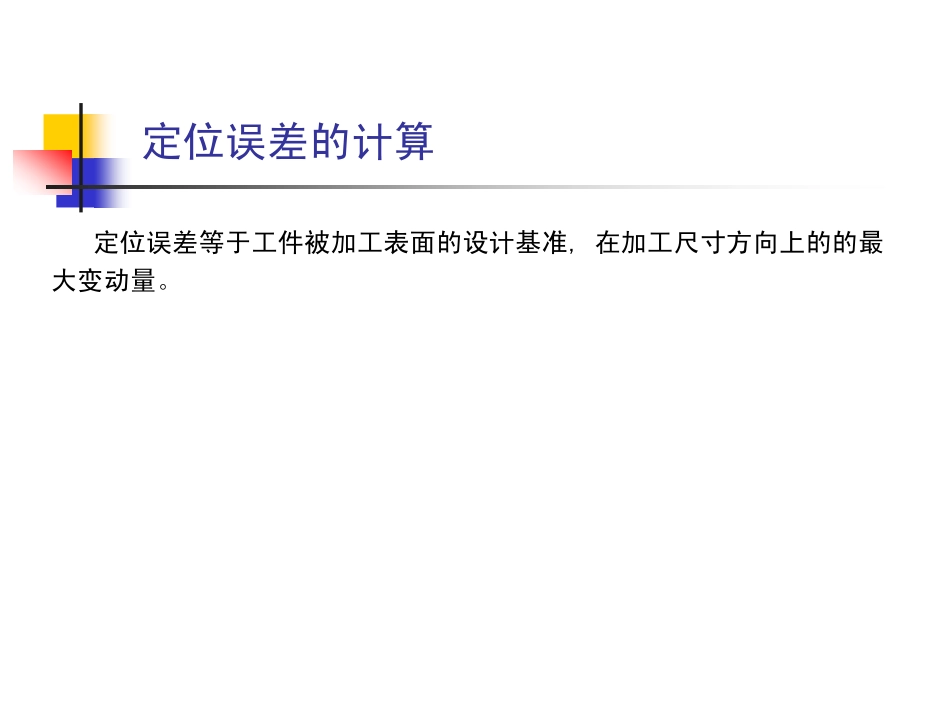

定位误差的计算定位误差等于工件被加工表面的设计基准,在加工尺寸方向上的的最大变动量。定位误差的分析与计算(1)例一：圆柱体零件的直径为d，均用下母线定位、铣平面（如图）。在设计图纸上，其平面的高度有三种不同的尺寸注法。试分别计算其定位误差。BOA定位误差的分析与计算(1-1)图（ａ）当平面高度为H1时，设计基准为上母线Ｂ，定位基准为下母线Ａ，（两基准不重合）。定位误差为：εH1=B1B2=ΔdBOA定位误差的分析与计算(1-2)图（ｂ）当平面高度为H2时，设计基准为下母线A,定位基准也为下母线Ａ（两基准重合）。定位误差为:εH2=0BOA定位误差的分析与计算(1-3)图（c）当平面高度为Ｈ3时，设计基准在中心线Ｏ，定位基准为下母线Ａ（两基准不重合）。定位误差为:=Δd/2BOA定位误差的分析与计算(2)例一：圆柱体零件的直径为d，均用下母线定位、铣平面（如图）。在设计图纸上，其平面的高度有三种不同的尺寸注法。试分别计算其定位误差。AOBEF定位误差的分析与计算(2)图（ａ）当平面高度为H1时，设计基准为上母线Ｂ，定位基准为下母线Ａ，（两基准不重合）。这时定位误差为：εH1=B1B2=AB2－AB1=(AO2+O2B2)－（AO1+O1B1)AOBEF定位误差的分析与计算(2)图（ｂ）当平面高度为H2时，设计基准为下母线A,定位基准也为下母线Ａ（两基准重合）。定位误差为:εH2=C1C2=AC2－AC1=(AO2－O2C2)－(AO1－O1C1)AOBEF定位误差的分析与计算(2)图（c）当平面高度为Ｈ3时，设计基准在中心线Ｏ，定位基准为下母线Ａ（两基准不重合）。定位误差为:εH3=O1O2=AO2-AO1AOBEF定位误差的分析与计算(2)AOBEF定位误差的分析与计算(2)定位误差的分析与计算(2)基准不重合基准变动刀位线定位误差的分析与计算(2-1)基准不重合基准变动定位误差刀位线定位误差的分析与计算(2-2)基准变动定位误差刀位线定位误差的分析与计算(2-3)基准变动定位误差工件的夹紧
