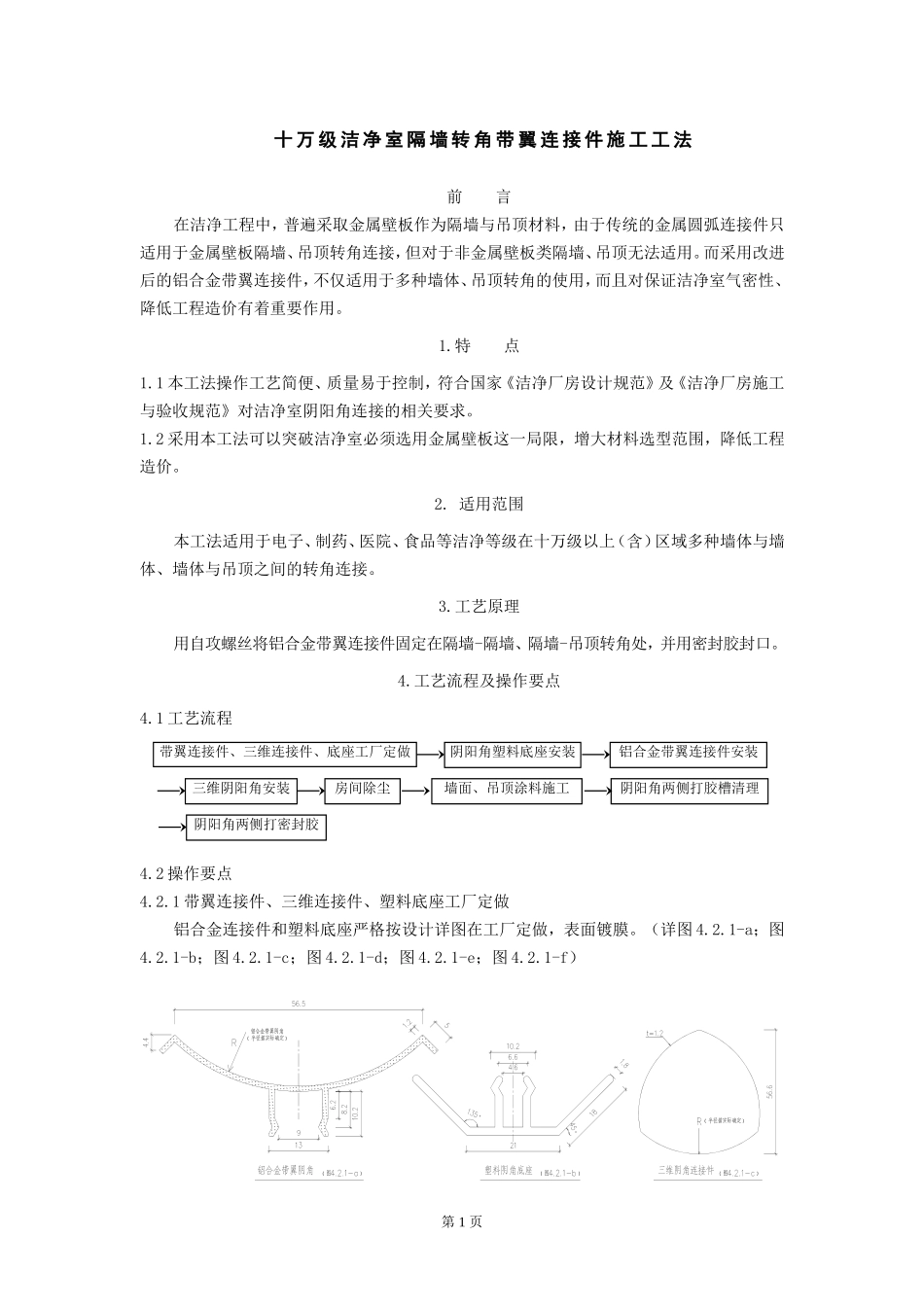

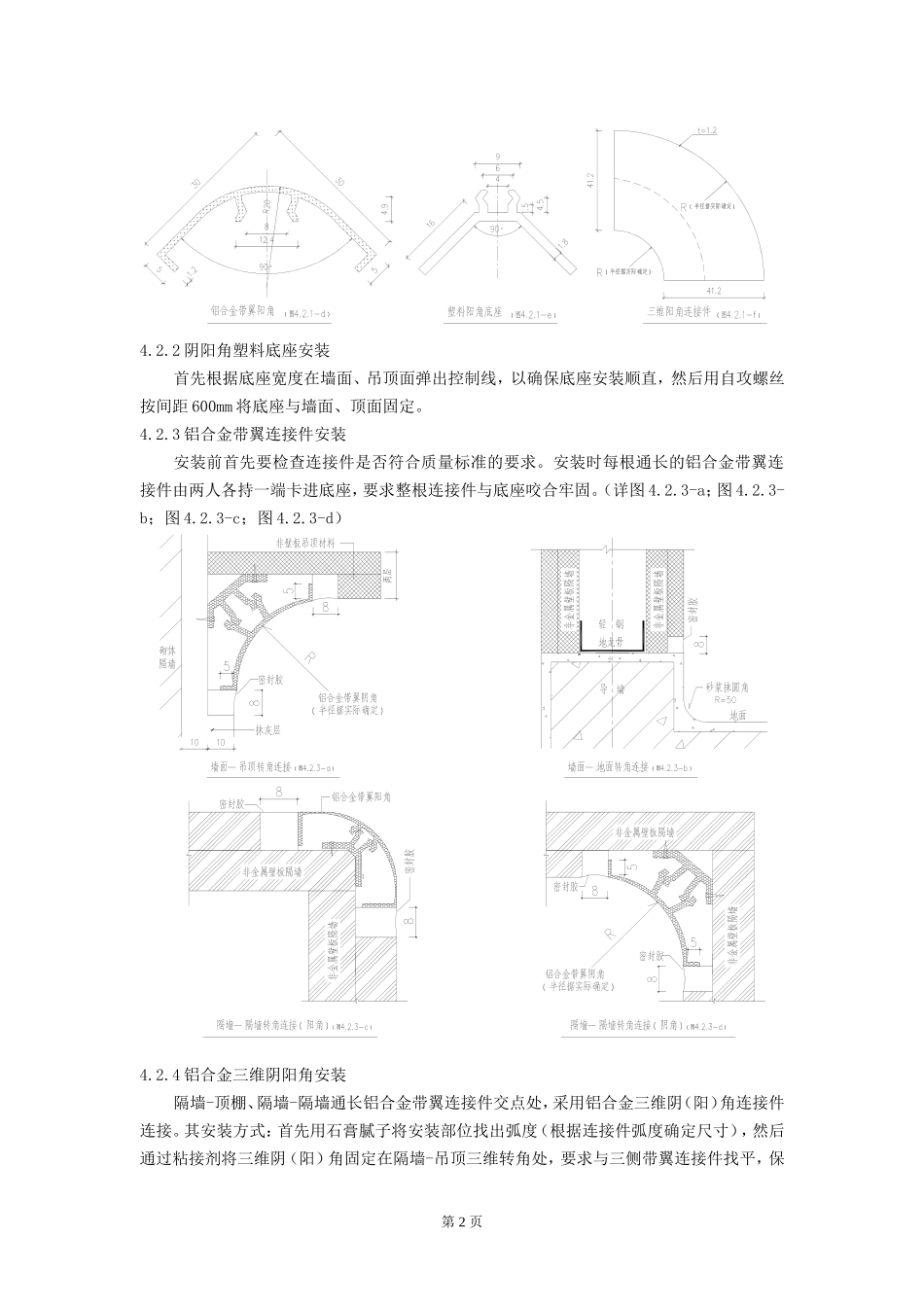

十万级洁净室隔墙转角带翼连接件施工工法作者：郑玉柱中建一局四公司2001．3十万级洁净室隔墙转角带翼连接件施工工法前言在洁净工程中，普遍采取金属壁板作为隔墙与吊顶材料，由于传统的金属圆弧连接件只适用于金属壁板隔墙、吊顶转角连接，但对于非金属壁板类隔墙、吊顶无法适用。而采用改进后的铝合金带翼连接件，不仅适用于多种墙体、吊顶转角的使用，而且对保证洁净室气密性、降低工程造价有着重要作用。1.特点1.1本工法操作工艺简便、质量易于控制，符合国家《洁净厂房设计规范》及《洁净厂房施工与验收规范》对洁净室阴阳角连接的相关要求。1.2采用本工法可以突破洁净室必须选用金属壁板这一局限，增大材料选型范围，降低工程造价。2.适用范围本工法适用于电子、制药、医院、食品等洁净等级在十万级以上（含）区域多种墙体与墙体、墙体与吊顶之间的转角连接。3.工艺原理用自攻螺丝将铝合金带翼连接件固定在隔墙-隔墙、隔墙-吊顶转角处，并用密封胶封口。4.工艺流程及操作要点4.1工艺流程4.2操作要点4.2.1带翼连接件、三维连接件、塑料底座工厂定做铝合金连接件和塑料底座严格按设计详图在工厂定做，表面镀膜。（详图4.2.1-a；图4.2.1-b；图4.2.1-c；图4.2.1-d；图4.2.1-e；图4.2.1-f）第1页带翼连接件、三维连接件、底座工厂定做墙面、吊顶涂料施工铝合金带翼连接件安装房间除尘阴阳角两侧打胶槽清理阴阳角塑料底座安装阴阳角两侧打密封胶三维阴阳角安装4.2.2阴阳角塑料底座安装首先根据底座宽度在墙面、吊顶面弹出控制线，以确保底座安装顺直，然后用自攻螺丝按间距600mm将底座与墙面、顶面固定。4.2.3铝合金带翼连接件安装安装前首先要检查连接件是否符合质量标准的要求。安装时每根通长的铝合金带翼连接件由两人各持一端卡进底座，要求整根连接件与底座咬合牢固。（详图4.2.3-a；图4.2.3-b；图4.2.3-c；图4.2.3-d）4.2.4铝合金三维阴阳角安装隔墙-顶棚、隔墙-隔墙通长铝合金带翼连接件交点处，采用铝合金三维阴（阳）角连接件连接。其安装方式：首先用石膏腻子将安装部位找出弧度（根据连接件弧度确定尺寸），然后通过粘接剂将三维阴（阳）角固定在隔墙-吊顶三维转角处，要求与三侧带翼连接件找平，保第2页证彼此圆滑连接。（详图4.2.4）4.2.5房间除尘对房间进行全面、彻底清理，清理工作包括地面浮浆及浮尘、窗台等平面积尘，用吸尘器除尘同时，用潮湿抹布将施工区域擦净。4.2.6墙面、吊顶涂料施工墙面、吊顶选用符合洁净室规范允许的涂料，用滚筒滚涂。4.2.7打胶槽清理在打胶前将槽内灰尘、杂质用吸尘器清理彻底，同时将槽边修理顺直。4.2.8阴阳角两侧打胶打胶前槽边粘贴纸带，且操作者需佩戴白色洁净手套，防止对墙面、吊顶污染。打胶时，胶嘴开口不宜过大，由上而下、由左至右一气呵成。确保填充饱满，外观顺直、整齐。5．材料5.1铝合金带翼连接件、三维连接件、塑料底座带翼连接件根据设计加工成半径R30～R50不等的断面，壁厚δ=1.2mm。铝合金三维连接件、塑料底座需与之配套。铝合金带翼连接件、三维连接件表面进行氧化或喷塑处理。5.2墙面与吊顶饰面材料墙面与吊顶所选用涂料，应确保其符合洁净室相关规范、标准的要求。选型时应对涂料的耐酸碱性、耐久性、反光性（反光系数0.6～0.8）、与基层防水腻子的粘接性等进行严格测试。5.3密封胶密封胶宜选用聚硫类或硅酮类密封胶。6.机械设备机械主要包括：吸尘器、电动无齿锯、手电钻、云石机、砂轮磨光机等。工具主要包括：线坠、胶枪、卷尺、人字梯、螺丝刀、白色毛巾等。7.劳动组织及安全第3页7.1劳动组织施工顺序应由里面房间向外面房间推进。每班组6人，2人底座安装、2人角材安装、2人清理打胶。7.2安全措施7.2.1施工前管理者必须对操作班组进行相关安全知识的教育，并下发书面安全技术交底。7.2.2操作者必须依据有关安全操作规程进行安装，严格遵守各项安全规章制度。7.2.3安装过程中的各种用电设备必须由专业电工进行维护与修理，杜绝非电工私自拆卸电源及用电机具。8.质量标准8.1质量标准施工必须严格遵守《建筑装饰工程施工及验收规范》（JGJ73-91）及《洁净室施工及验收规》（JGJ71-90）。通长的铝合金带翼连...
