交点转点转角及里程桩的测设VIP专享

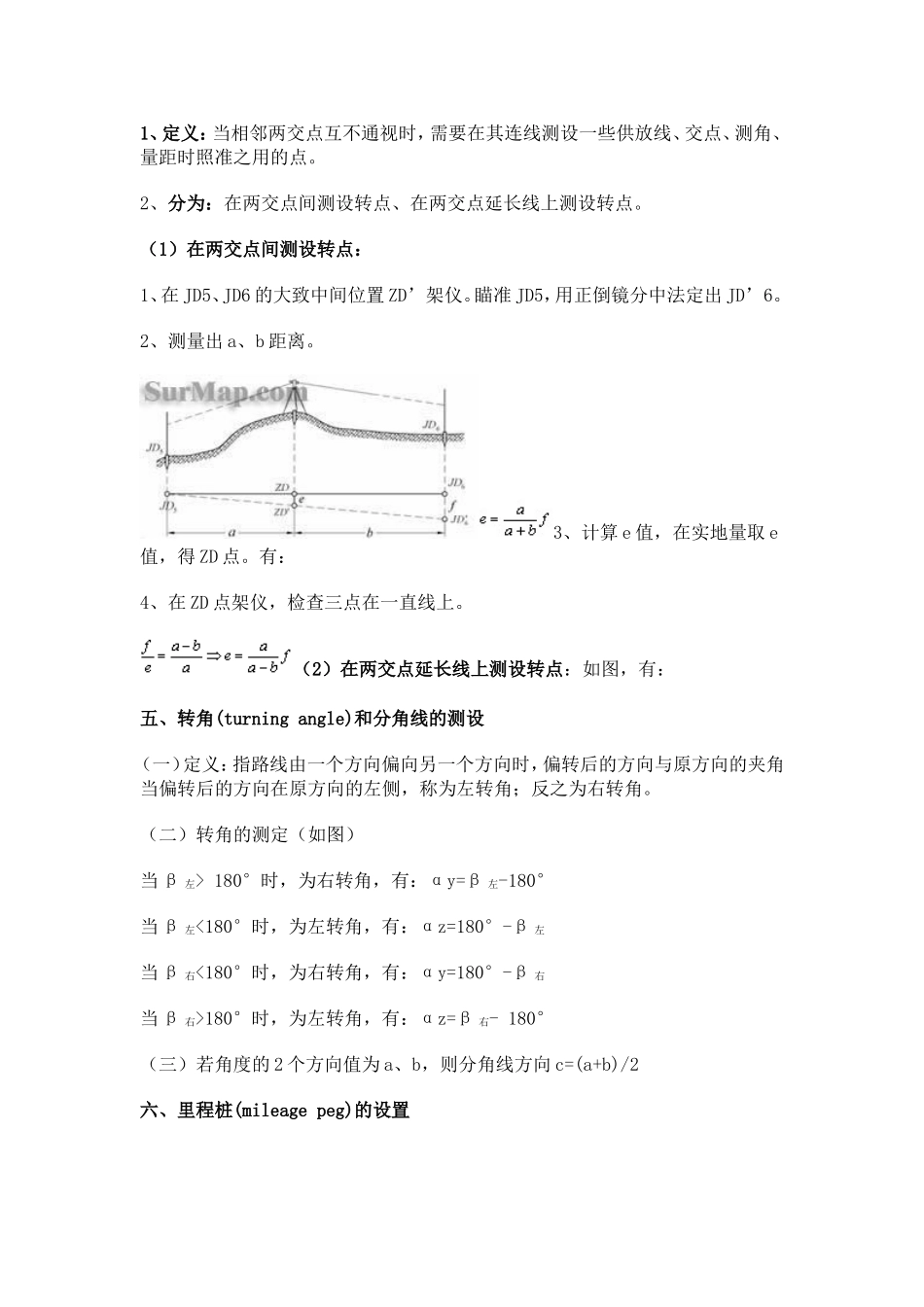

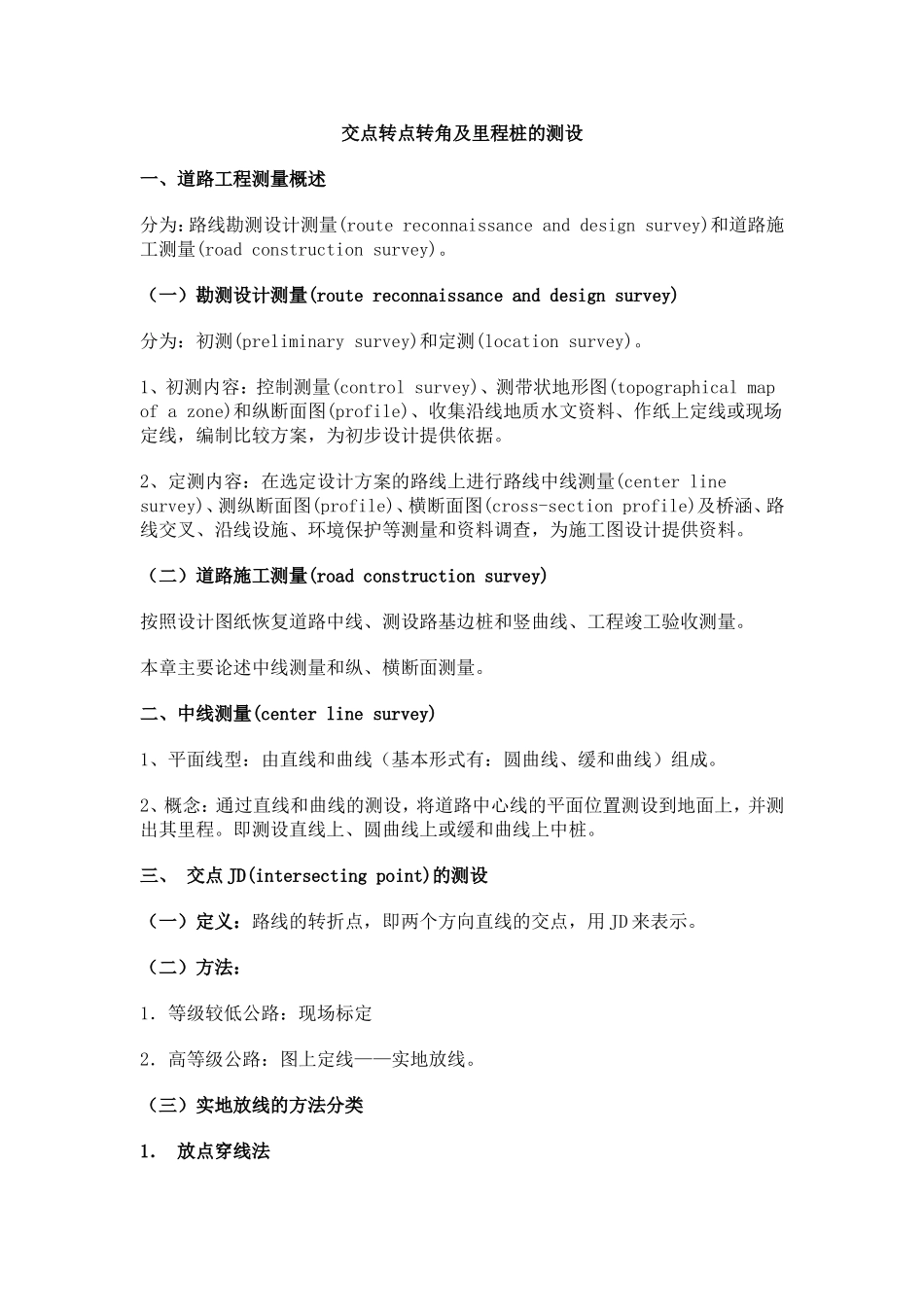

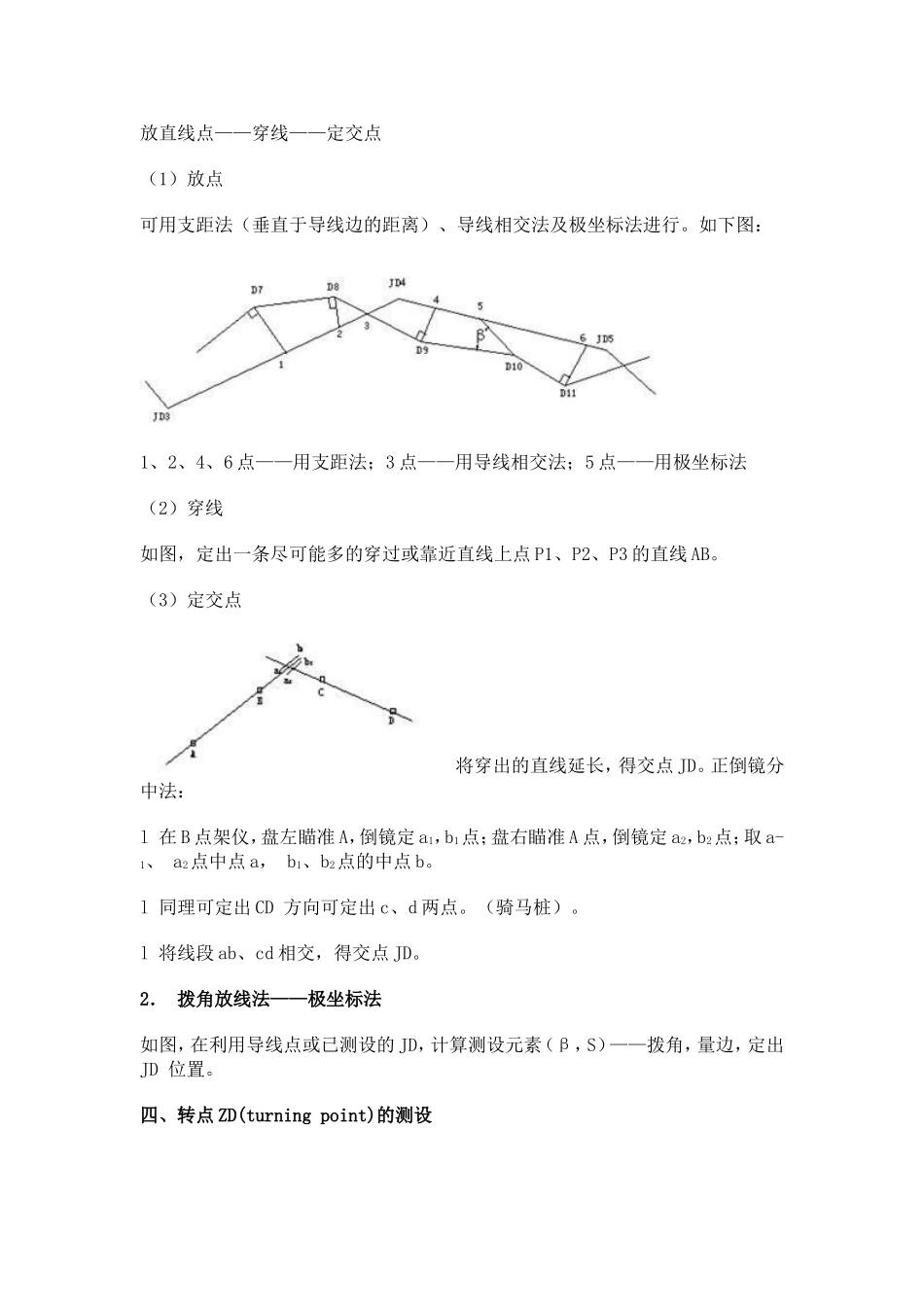

交点转点转角及里程桩的测设一、道路工程测量概述分为：路线勘测设计测量(route reconnaissance and design survey)和道路施工测量(road construction survey)。（一）勘测设计测量(route reconnaissance and design survey)分为：初测(preliminary survey)和定测(location survey)。1、初测内容：控制测量(control survey)、测带状地形图(topographical map of a zone)和纵断面图(profile)、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。2、定测内容：在选定设计方案的路线上进行路线中线测量(center line survey)、测纵断面图(profile)、横断面图(cross-section profile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。（二）道路施工测量(road construction survey)按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。本章主要论述中线测量和纵、横断面测量。二、中线测量(center line survey) 1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成。2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。即测设直线上、圆曲线上或缓和曲线上中桩。三、 交点 JD(intersecting point)的测设（一）定义：路线的转折点，即两个方向直线的交点，用 JD 来表示。（二）方法：1．等级较低公路：现场标定2．高等级公路：图上定线——实地放线。（三）实地放线的方法分类1． 放点穿线法放直线点——穿线——定交点（1）放点可用支距法（垂直于导线边的距离）、导线相交法及极坐标法进行。如下图：1、2、4、6 点——用支距法；3 点——用导线相交法；5 点——用极坐标法（2）穿线如图，定出一条尽可能多的穿过或靠近直线上点 P1、P2、P3 的直线 AB。（3）定交点将穿出的直线延长，得交点 JD。正倒镜分中法：l 在 B 点架仪，盘左瞄准 A，倒镜定 a1，b1点；盘右瞄准 A 点，倒镜定 a2，b2点；取 a-1、 a2点中点 a， b1、b2点的中点 b。l 同理可定出 CD 方向可定出 c、d 两点。（骑马桩）。l 将线段 ab、cd 相交，得交点 JD。2． 拨角放线法——极坐标法如图，在利用导线点或已测设的 JD，计算测设元素（β，S）——拨角，量边，定出JD 位置。四、转点 ZD(turning point)的测设1、定义：当相邻两交点互不通视时，需要在其连线测设一些供放线、交点、测角、...
