10万级别洁净室技术方案

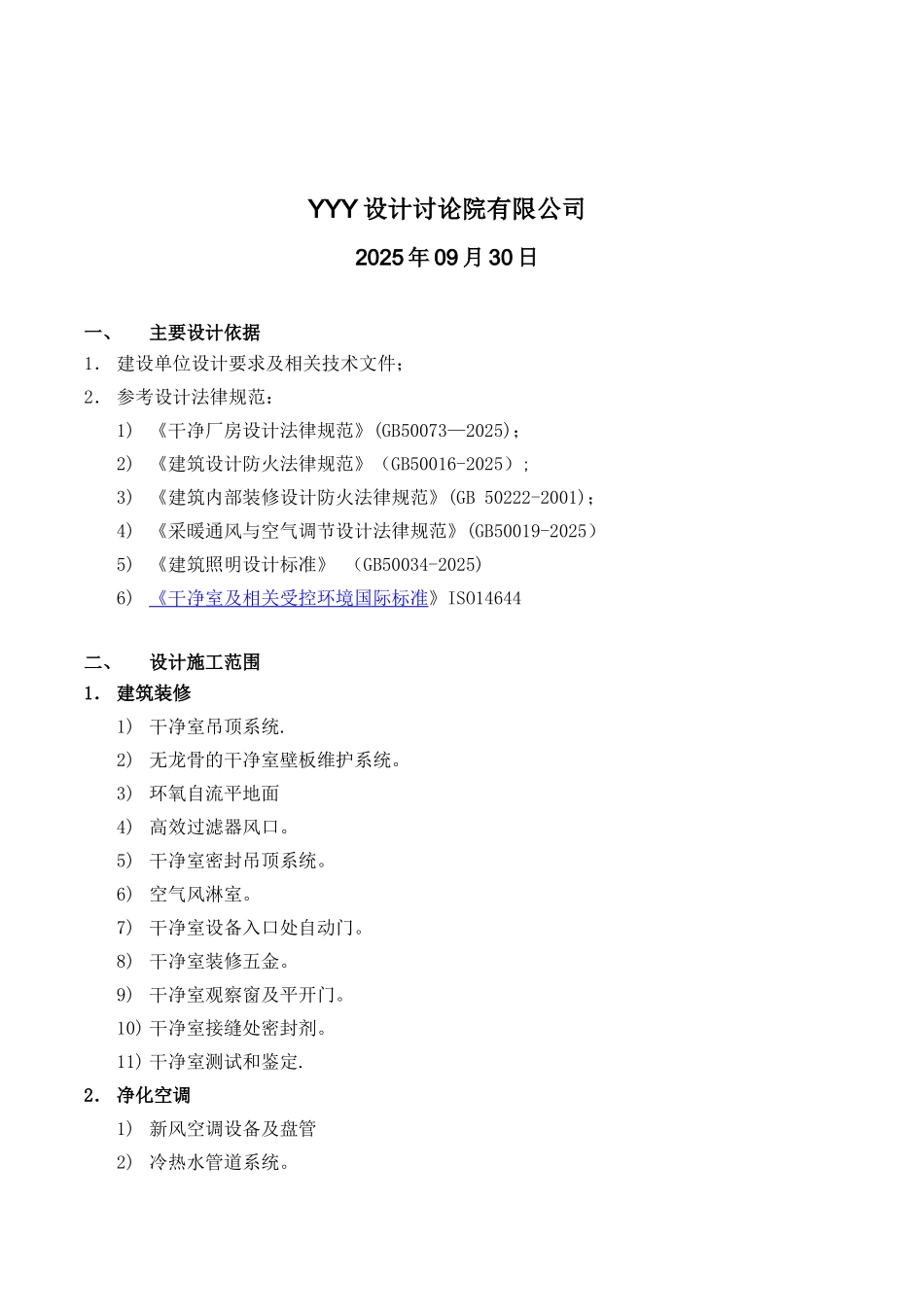

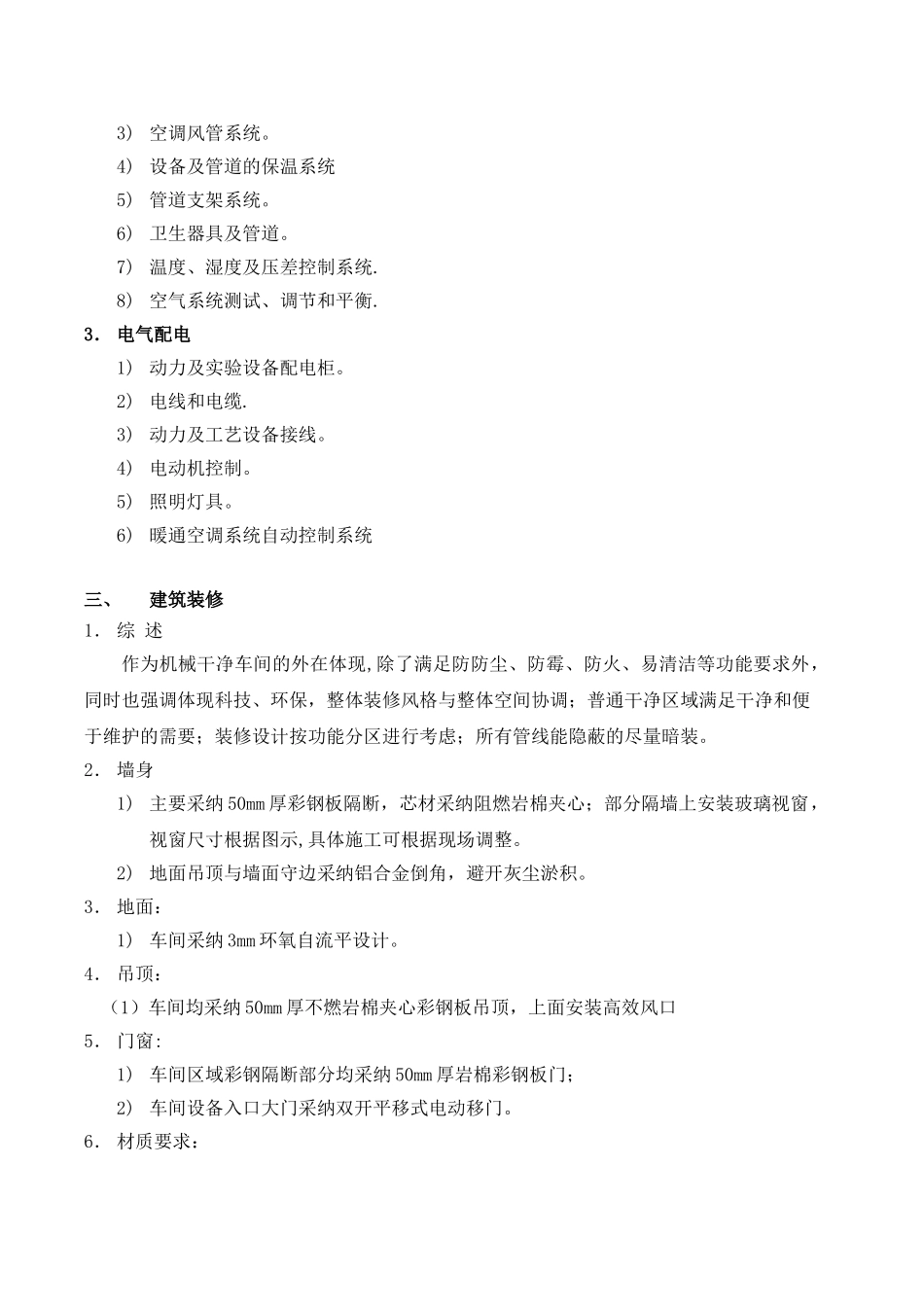

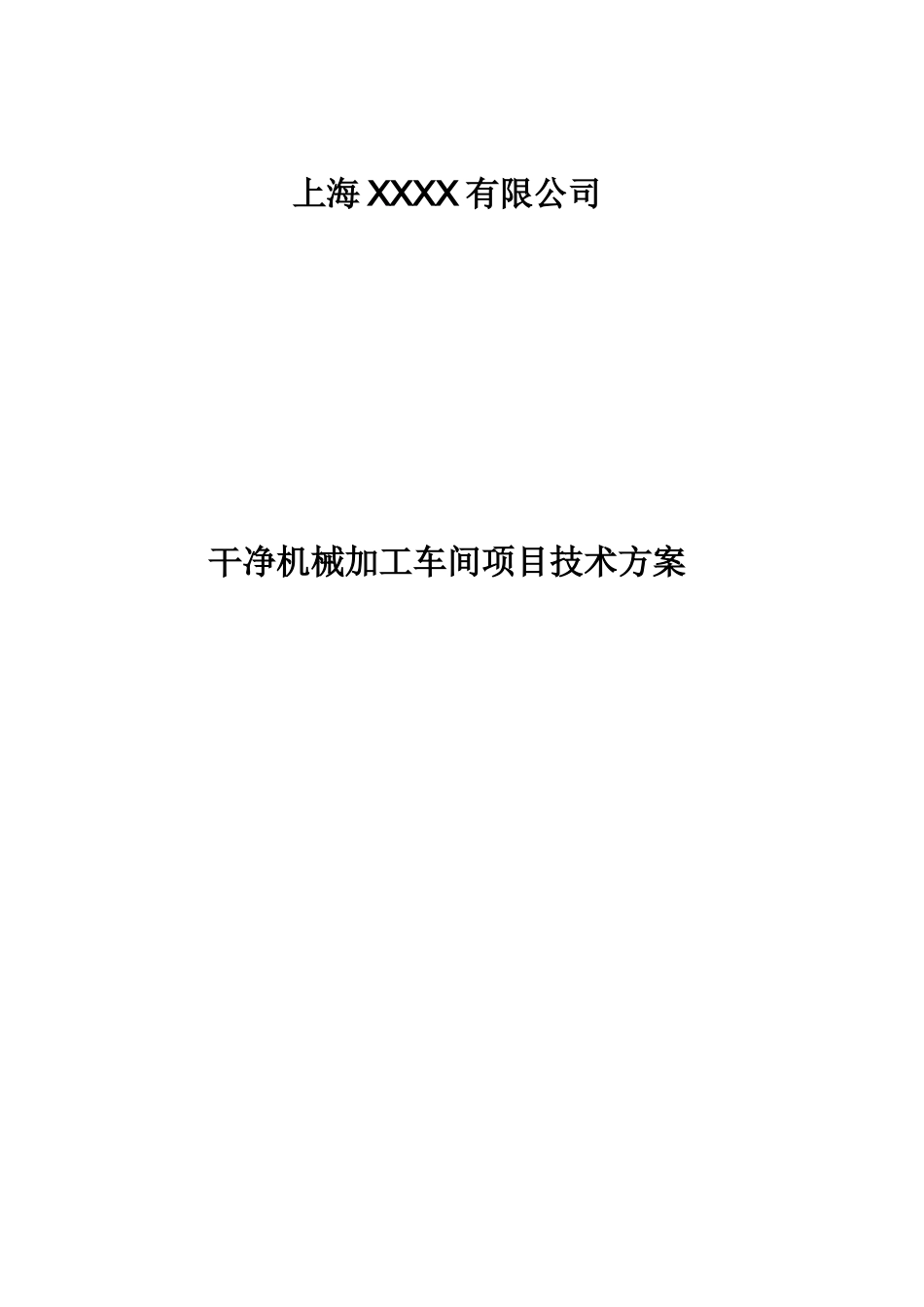

上海 XXXX 有限公司干净机械加工车间项目技术方案YYY 设计讨论院有限公司2025 年 09 月 30 日一、主要设计依据1． 建设单位设计要求及相关技术文件；2． 参考设计法律规范：1) 《干净厂房设计法律规范》(GB50073—2025)；2) 《建筑设计防火法律规范》（GB50016-2025）;3) 《建筑内部装修设计防火法律规范》(GB 50222-2001)；4) 《采暖通风与空气调节设计法律规范》(GB50019-2025）5) 《建筑照明设计标准》 （GB50034-2025)6) 《干净室及相关受控环境国际标准 》ISO14644二、设计施工范围1． 建筑装修1) 干净室吊顶系统.2) 无龙骨的干净室壁板维护系统。3) 环氧自流平地面4) 高效过滤器风口。5) 干净室密封吊顶系统。6) 空气风淋室。7) 干净室设备入口处自动门。8) 干净室装修五金。9) 干净室观察窗及平开门。10) 干净室接缝处密封剂。11) 干净室测试和鉴定.2． 净化空调1) 新风空调设备及盘管2) 冷热水管道系统。3) 空调风管系统。4) 设备及管道的保温系统5) 管道支架系统。6) 卫生器具及管道。7) 温度、湿度及压差控制系统.8) 空气系统测试、调节和平衡.3． 电气配电1) 动力及实验设备配电柜。2) 电线和电缆.3) 动力及工艺设备接线。4) 电动机控制。5) 照明灯具。6) 暖通空调系统自动控制系统三、建筑装修1． 综 述作为机械干净车间的外在体现,除了满足防防尘、防霉、防火、易清洁等功能要求外，同时也强调体现科技、环保，整体装修风格与整体空间协调；普通干净区域满足干净和便于维护的需要；装修设计按功能分区进行考虑；所有管线能隐蔽的尽量暗装。2． 墙身1) 主要采纳 50mm 厚彩钢板隔断，芯材采纳阻燃岩棉夹心；部分隔墙上安装玻璃视窗，视窗尺寸根据图示,具体施工可根据现场调整。2) 地面吊顶与墙面守边采纳铝合金倒角，避开灰尘淤积。3． 地面：1) 车间采纳 3mm 环氧自流平设计。4． 吊顶： （1）车间均采纳 50mm 厚不燃岩棉夹心彩钢板吊顶，上面安装高效风口5． 门窗:1) 车间区域彩钢隔断部分均采纳 50mm 厚岩棉彩钢板门；2) 车间设备入口大门采纳双开平移式电动移门。6． 材质要求：1) 彩钢板：钢板双面选用上海宝钢 0。65mm 厚钢板，隔墙岩棉夹芯采纳芯材密度不小于 130Kg/m3，墙板均采纳双面 5mm 玻镁板；吊顶板采纳雌边加钢带的阻燃 50mm岩棉夹芯钢板； 2) 铝合金:采纳电泳铝合金型材；3) 视窗玻璃：选用优质 5mm 厚钢化玻璃,双层玻璃平面设计；4)...
