高压升压器说明书VIP免费

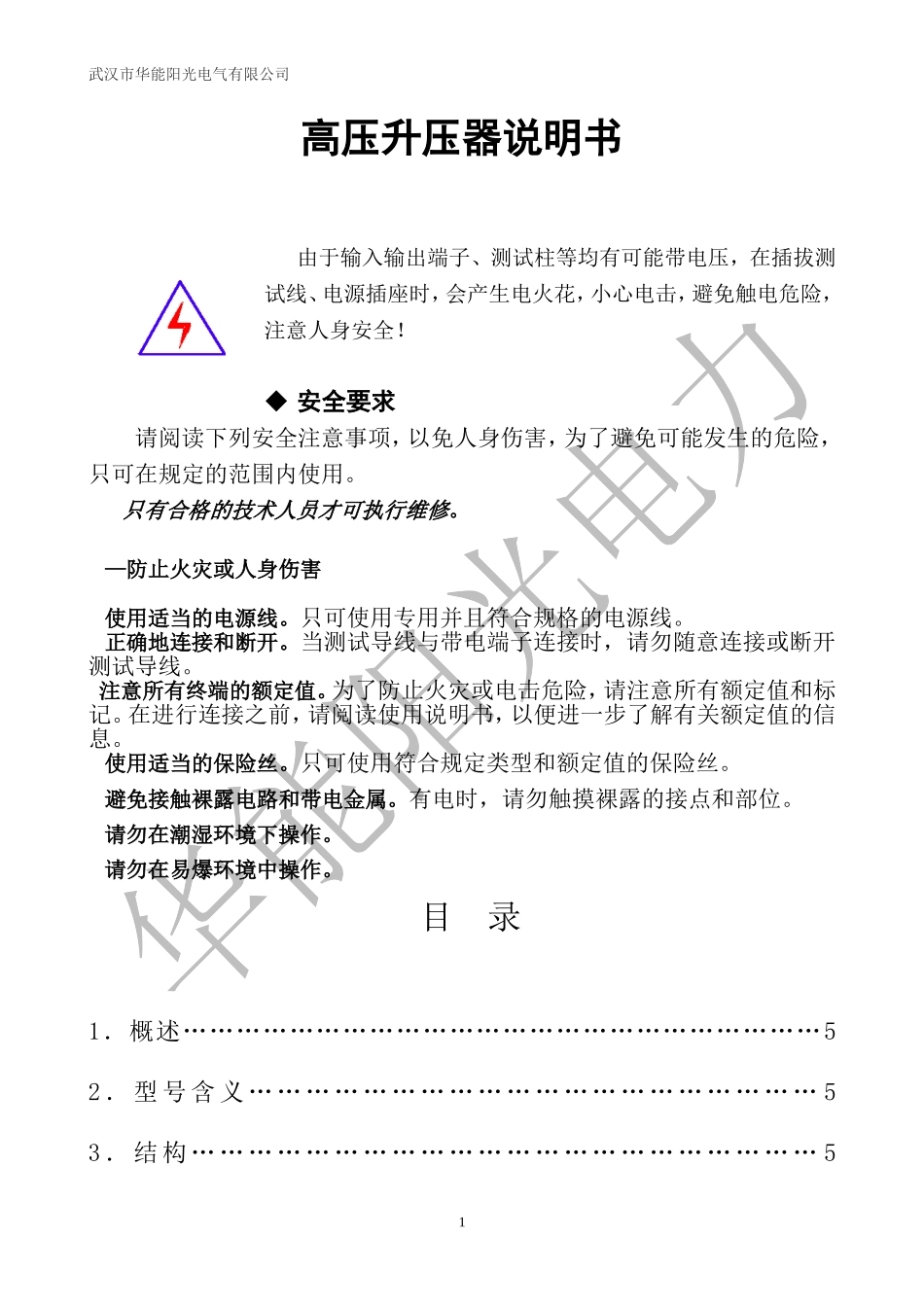

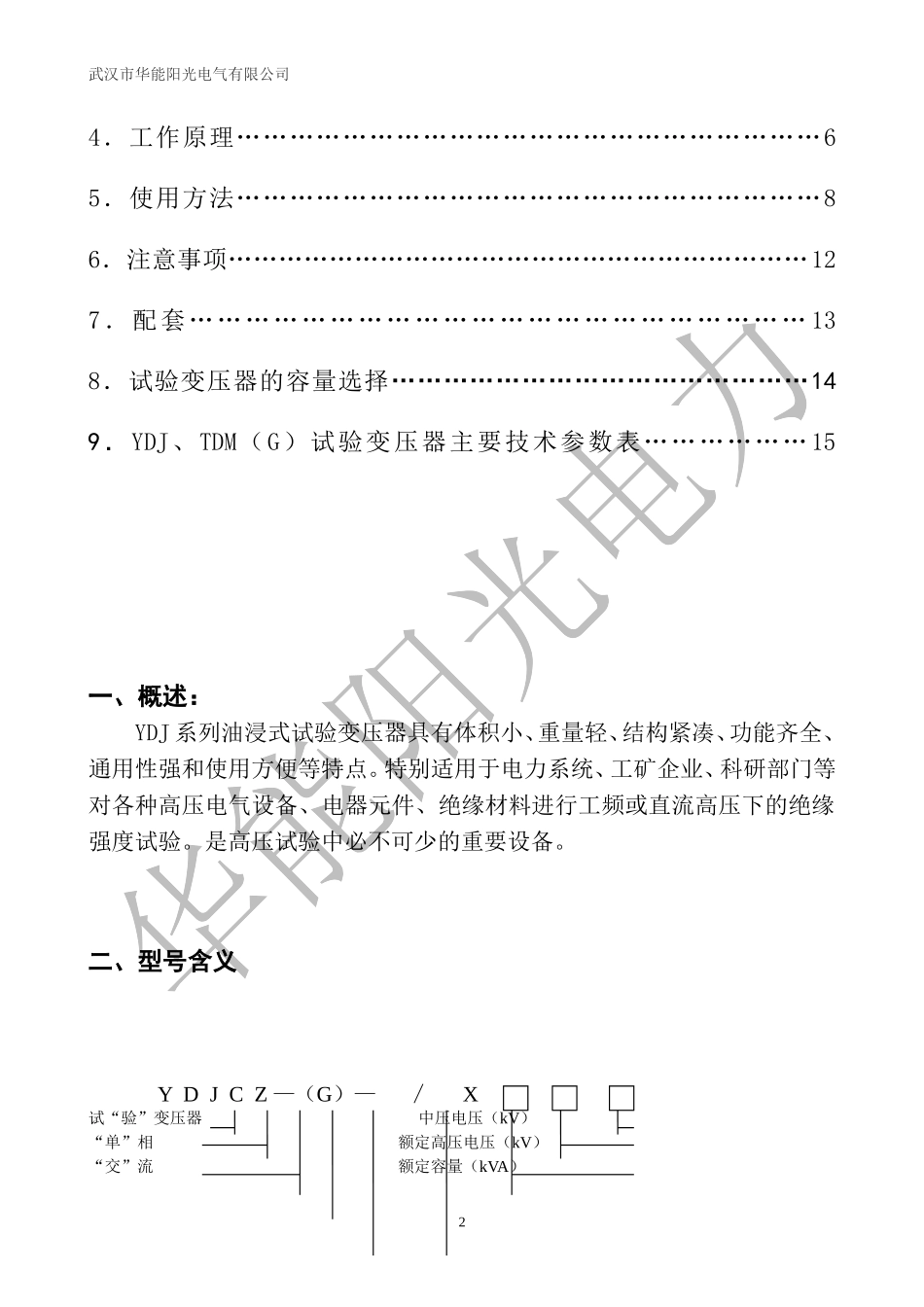

武汉市华能阳光电气有限公司高压升压器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。目录1．概述………………………………………………………………52．型号含义……………………………………………………53．结构…………………………………………………………51武汉市华能阳光电气有限公司4．工作原理…………………………………………………………65．使用方法…………………………………………………………86．注意事项……………………………………………………………127．配套…………………………………………………………138．试验变压器的容量选择…………………………………………149．YDJ、TDM（G）试验变压器主要技术参数表………………15一、概述：YDJ系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。二、型号含义YDJCZ—（G）—∕X试“验”变压器中压电压（kV）“单”相额定高压电压（kV）“交”流额定容量（kVA）2武汉市华能阳光电气有限公司“串”级抽头“中”压抽头“改”进型TDMCZ—（G）—∕X试验变压器中压电压（kV）“单”相额定高压电压（kV）交直流额定容量（kVA）“串”级抽头“中”压抽头“改”进型三、结构：YDJ系列油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1内部结构图见图2。图1：单台YDJ（G）、TDM（G）试验图2：单台试验变压器内部结构图试验变压器外部结构示意图1-短路杆D2-均压球3-高压套管4-变压器提手3武汉市华能阳光电气有限公司5-油阀6～7-次压输入a、x8～9-测量端子E、F10-变压器外壳接地端11-高压尾X12-高压输出A13-高压硅堆14-变压器油15-铁芯16-次低压绕组17-测量绕组18-二次高压绕组在YDJ（G）、TDM（G）试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。YDJ（G）系列中无高压硅堆。四、工作原理：YDJ系列油浸式试验变压器为单相变压器，用工频220V（10kVA以上为380V）电源接入XC∕TC系列操作箱（台），经操作箱内自耦调压器（50kVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ（G）、TDM（G）试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。1、单台YDJ试验压器的工作原理图见图3~50HzAXaxPEEFAXEFaPVxA图3：单台YDJ高压试验变压器原理图2、单台TDM（G）试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。4武汉市华能阳光电气有限公司~50HzxXPVPEFEAaxFEXaAAVDD图4：单台TDM（G）交直流试验变压器原理图图中：D–短路杆VD–高压硅堆3、三台试验变压器串级获得更高电压的结线原理见图5。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运...
