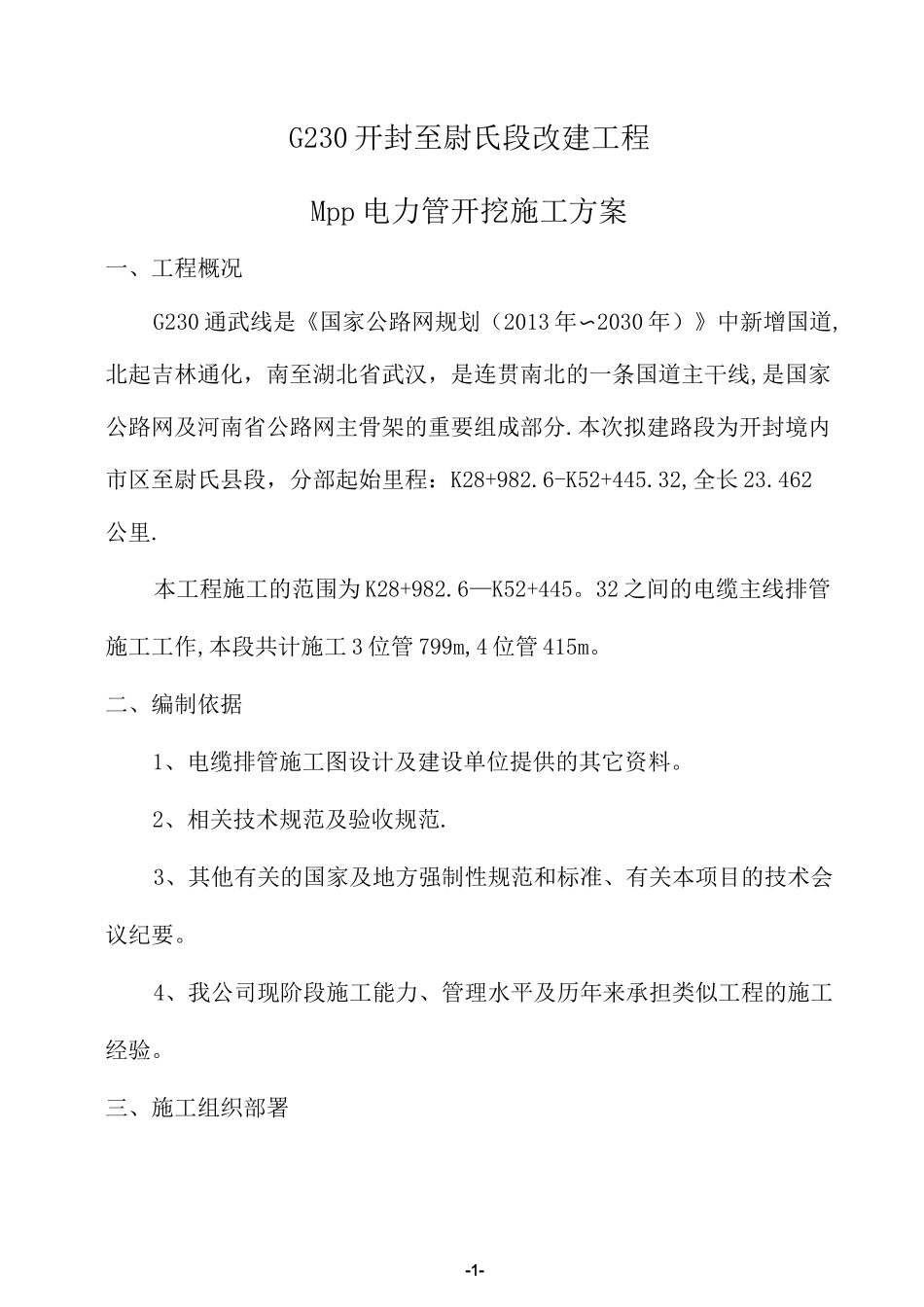

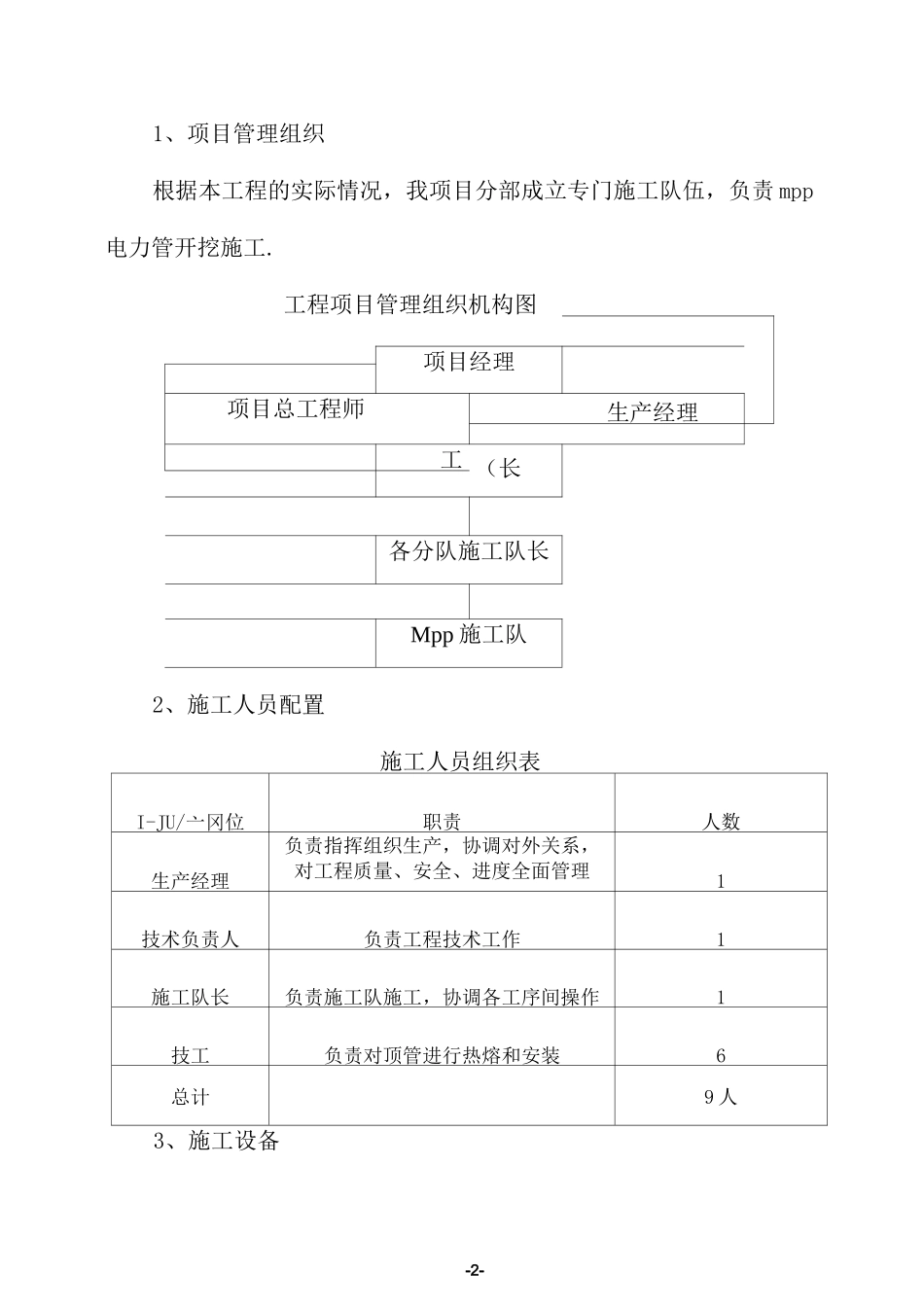

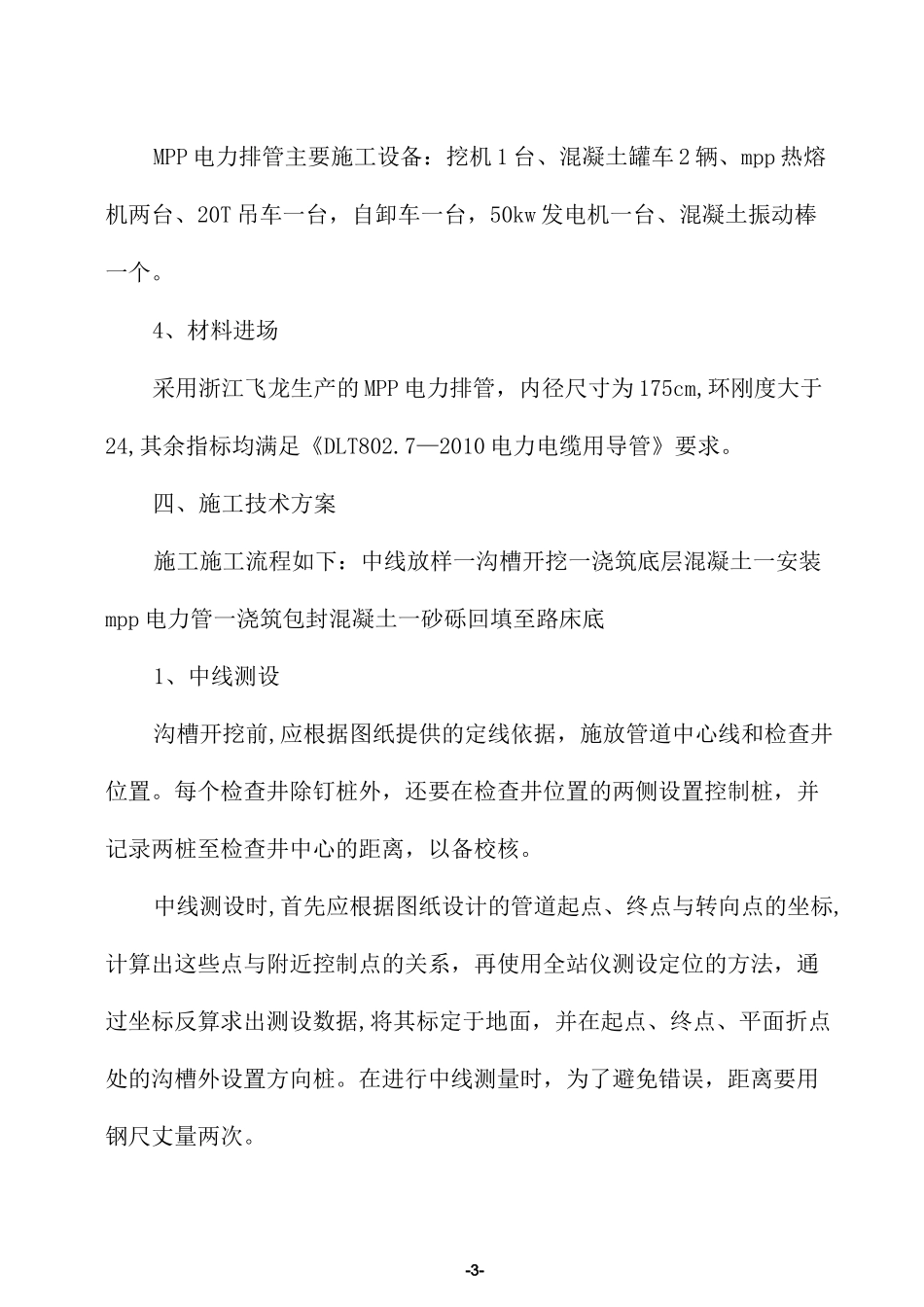

-1-G230开封至尉氏段改建工程Mpp电力管开挖施工方案一、工程概况G230通武线是《国家公路网规划（2013年〜2030年）》中新增国道,北起吉林通化，南至湖北省武汉，是连贯南北的一条国道主干线,是国家公路网及河南省公路网主骨架的重要组成部分.本次拟建路段为开封境内市区至尉氏县段，分部起始里程：K28+982.6-K52+445.32,全长23.462公里.本工程施工的范围为K28+982.6—K52+445。32之间的电缆主线排管施工工作,本段共计施工3位管799m,4位管415m。二、编制依据1、电缆排管施工图设计及建设单位提供的其它资料。2、相关技术规范及验收规范.3、其他有关的国家及地方强制性规范和标准、有关本项目的技术会议纪要。4、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。三、施工组织部署-2-1、项目管理组织根据本工程的实际情况，我项目分部成立专门施工队伍，负责mpp电力管开挖施工.工程项目管理组织机构图项目经理项目总工程师生产经理工（长各分队施工队长Mpp施工队2、施工人员配置施工人员组织表I-JU/亠冈位职责人数生产经理负责指挥组织生产，协调对外关系，对工程质量、安全、进度全面管理1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1技工负责对顶管进行热熔和安装6总计9人3、施工设备-3-MPP电力排管主要施工设备：挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台，自卸车一台，50kw发电机一台、混凝土振动棒一个。4、材料进场采用浙江飞龙生产的MPP电力排管，内径尺寸为175cm,环刚度大于24,其余指标均满足《DLT802.7—2010电力电缆用导管》要求。四、施工技术方案施工施工流程如下：中线放样一沟槽开挖一浇筑底层混凝土一安装mpp电力管一浇筑包封混凝土一砂砾回填至路床底1、中线测设沟槽开挖前,应根据图纸提供的定线依据，施放管道中心线和检查井位置。每个检查井除钉桩外，还要在检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。中线测设时,首先应根据图纸设计的管道起点、终点与转向点的坐标,计算出这些点与附近控制点的关系，再使用全站仪测设定位的方法，通过坐标反算求出测设数据,将其标定于地面，并在起点、终点、平面折点处的沟槽外设置方向桩。在进行中线测量时，为了避免错误，距离要用钢尺丈量两次。-4-中线测量完毕后，根据管道的埋深及管径,计算出管沟上口宽度，用白灰粉定出沟槽边线。并确保中心桩及方向桩在开槽前不被破坏。2、沟槽开挖①、根据图纸及提供有关的资料，采用现场开挖探坑的方法，查明其情况,特殊情况时可根据产权单位及设计要求对管线进行加固。所施工工程与已建管道构筑物衔接时，在挖管沟前对其平面位置和高程进行校对，必要时开挖核实；若施工段的地下情况与施工图及有关资料提供的情况不符合时应及时通知设计单位予以处理。②、电力管沟沟槽开挖：管沟开挖采用机械开挖，人工辅助.遇有地下管线时，为了保护地下管线采用人工开挖。管沟开挖前，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置、现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，及时量测槽底高程和宽度，防止超挖。开挖厚度要求原地面下不小于1。5米，挖方路段设计路面顶下不小于1.5米。③、沟槽开挖时，先进行详细的测量定位并用石灰标示出开挖边线,复核无误后可指挥挖掘机由临时便道进入管沟开挖范围进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽单侧，堆土坡脚距槽边1。0m以外，堆土高度不超过1。5m,堆土坡度不宜陡于自然休止角。-5-④、由于挖掘机不可能准确地将槽底按规定高程整平，所以为确保槽底土壤结构不被挠动或破坏,开挖管沟时应在设计槽底高程以上保留20cm左右一层不用机械进行开挖，而用人工清底。⑤、管沟开挖时，各级质安人员要加强巡视现场，密切注意周围土体的变形情况及管沟内可能出现的涌水、涌砂及坑底土反弹,一旦发现问题，应立即停止开挖，并通知监理工程师协同处理。3、混凝土垫层施工①、混凝土垫层施工:C15混凝土垫层厚10cm，混凝土采用商品混凝土。②、混凝土的运输：⑴、采用9m3混凝土搅拌运输车运输，运输时间不超过混凝土初凝时间。在...
