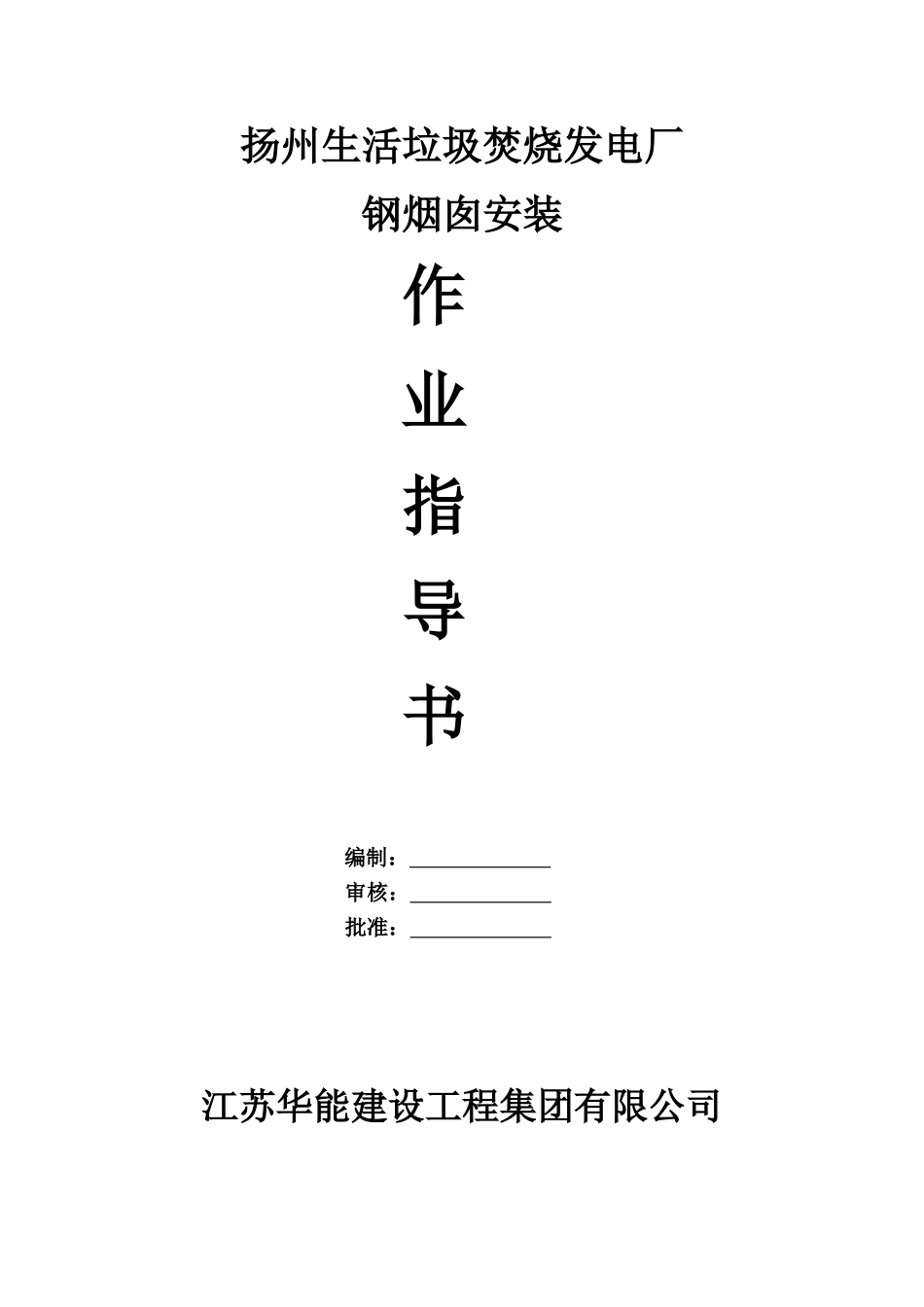

扬州生活垃圾焚烧发电厂钢烟囱安装作业指导书编制：审核：批准：江苏华能建设工程集团有限公司2010年5月22日一、工程概述扬州生活垃圾焚烧发电厂位于安徽省淮南市洛河镇附近，距市中心区约15km。厂址地处淮河南岸，北依淮河大堤，西靠大涧沟，东接洛河镇，南临淮（南）蚌（埠）公路（206国道），隔淮河15km与平圩电厂相望。烟囱系统：本工程烟囱安装按2座钢筒体设计，烟囱为圆柱结构，底部为Q345-B钢板，顶部为不锈钢板，共布置15层砼平台。二、主要参数烟囱高度：80米出口内径：1.8米烟气进口计算温度：140+25℃烟气含硫量：0.01%烟气出口风速：20.6m/S基本风压:0.4KN/M三、主要工程量序号名称材料钢板厚度单重（吨）数量总重（吨）备注1烟囱筒体Q345-B1034壳体加固肋、加强筋Q235-A2底环板Q345-B250.42不锈钢筒体1013地脚螺栓M36Q235-B0.1总重37.5四、作业人员的资格和要求工种人员合计1技术人员112质检人员113焊工664普工885电工111、施工负责人必须由从事过烟囱筒体制作安装、具有丰富经验的施工人员担任。2、施工人员在施工前必须认真熟悉设备图纸及其技术要求、说明书以及有关规程规范，参加施工前的安全、技术、质量交底，并熟悉和掌握其安装方法和工艺要求。3、从事烟囱安装的作业人员应经过安全教育考试合格并体检合格后方可上岗。4、施工作业人员必须按图纸、有关规程规范和作业指导书的要求进行施工。在施工过程中对有疑问不清楚之处及时反馈给技术人员，不得盲目施工。五、作业所需的机具、工器具的规格和要求序号机具名称规格单位数量1吊车20T台12电焊机ZX7-400台53倒链20T台44倒链5T台25倒链2T台26千斤顶16T只37角向磨光机φ100台48角向磨光机φ150台49钢板钳具3T只410水准仪S3台111钢卷尺50m把212氧、气炔工具含瓶、表、气带带套513钢丝φ1mmm15014线坠磁力只815铜芯焊把线35mm2m100016大锤16镑把317焊条衡温烘干箱ZYH-20台118手提式焊条保温筒个6六、作业前应做的准备和条件1、施工人员已熟悉图纸、有关规程、规范和作业指导书，参加了施工前的安全技术质量交底工作，并办理了交底记录签证。2、施工作业所需的机具已具备使用条件，满足施工需要。3、施工作业所需的工器具已配备齐全，满足施工需要。4、施工场地和能力已具备安装使用条件。5、材料设备供应已满足安装需要。6、建筑、安装中间交接签证已办理完毕，具备安装条件。7、安装通道畅通，已具备安装条件。8、烟囱基础划线验收结束，具备安装条件。七、作业方法和工艺质量要求钢板材料：1、板材采用Q345-B，本工程用钢材应符合《碳素结构钢》GB/T700-2006中有关规定。钢材、焊材、涂装材料须有质量证明书，符合设计要求和现行有关标准的要求，需要复验的材料按有关标准规定进行复验。报给监理进行验收。2、焊接材料：手工电弧焊：Q345-B钢材之间采用J506焊条，不锈钢钢材之间采用A302。3、防腐：（1）烟囱环板底部采用沥青漆。(2)烟囱筒体采用MC涂料。八、烟囱筒体吊装方案：1、烟囱钢内筒体吊装，采用20T手拉葫芦4只，4根吊杆（吊杆采用直径273钢管）长4.5米，4只手拉葫芦分别悬挂在吊杆上，每根吊杆上部采用直径89的无缝钢管相互连接在一起，保证吊杆不倾斜，筒体总重量每只为约36T，（每只20T葫芦加设计起吊系数20%，实际起吊最大重量可以达到24T）现在每只20T手拉葫芦平均起吊重量为约9T,完全符合规范要求。(见图)20T葫芦布置图吊杆位置烟囱筒体吊杆位置ф89拉杆11ф89拉杆20T葫芦20T葫芦20T葫芦吊杆撑杆烟囱筒体烟囱筒体25mm底环板1——1剖面外形尺寸及参数一、外型尺寸１、桅杆外形尺寸：Ф273×8㎜；２、桅杆的高度：h=4.3m;３、桅杆的数量：N=4只；４、桅杆的重量：q=0.250T５、烟囱外形：Ф1.82mH=80m；６、最大起重量：G=80T加系数16T，最大起重量96T７、桅杆为整体组合式,桅杆与地面夹角a=90°。8、4根桅杆在直径为1.82米(参考尺寸)的圆周上等分布置。9、4根桅杆相互间（上、下）牢固钢柱性连接，组合成整体结构。二、桅杆的受力及应力计算1、负载P，经计算的PP=20×4+16=96P≌96T2、葫芦钓钩出端头反向拉力（单只桅杆）S1经计算得S1S1=11.84/（4×0.78×2）＝7.58S1=7.6T3、吊钩合力P2与轴线夹角...
