建筑砂浆的拉伸粘结强度试验比较[1]VIP免费

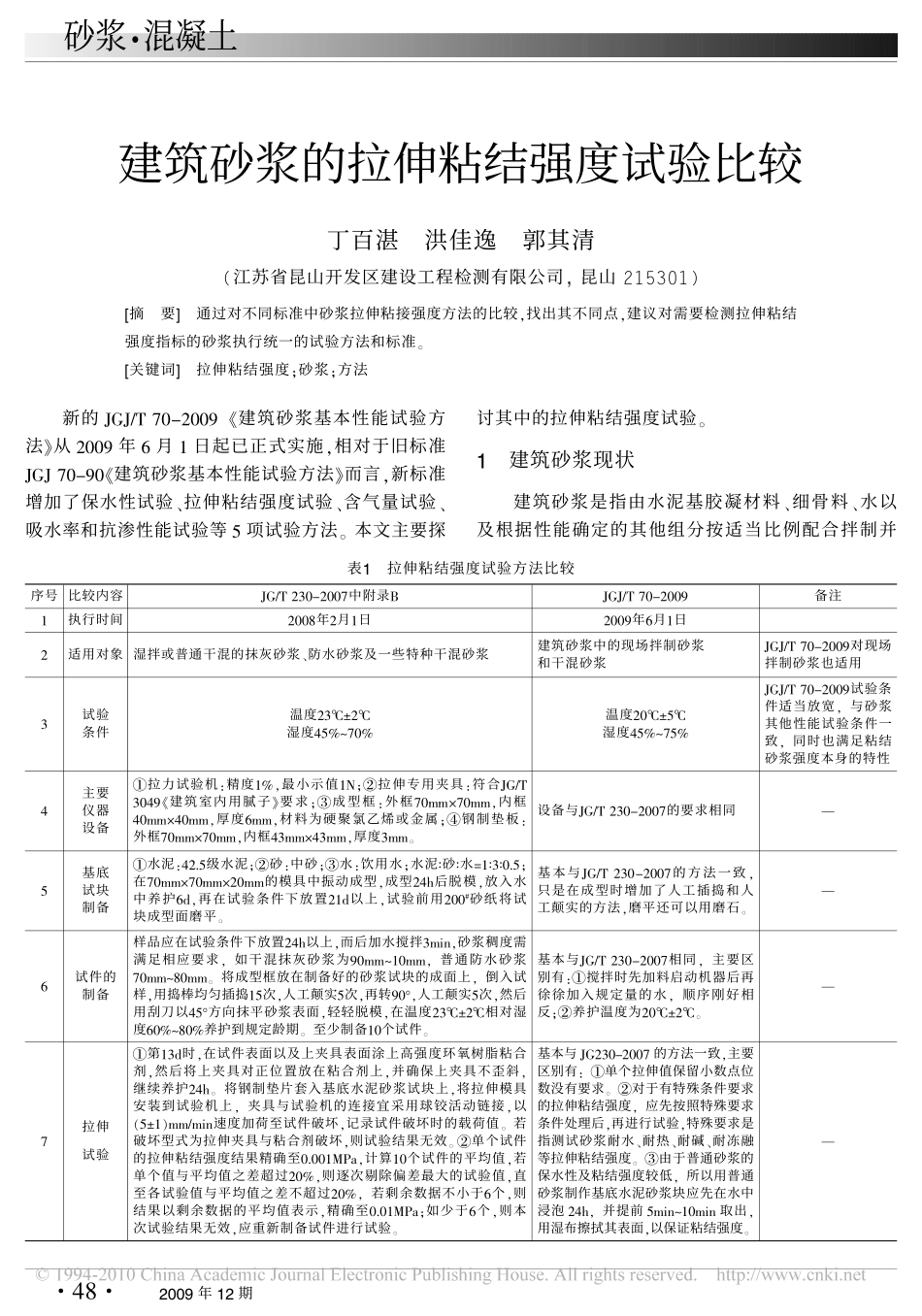

2009年12期表1拉伸粘结强度试验方法比较序号比较内容JG/T230-2007中附录BJGJ/T70-2009备注1执行时间2008年2月1日2009年6月1日2适用对象湿拌或普通干混的抹灰砂浆、防水砂浆及一些特种干混砂浆建筑砂浆中的现场拌制砂浆和干混砂浆JGJ/T70-2009对现场拌制砂浆也适用3试验条件温度23℃±2℃湿度45％~70％温度20℃±5℃湿度45％~75％JGJ/T70-2009试验条件适当放宽，与砂浆其他性能试验条件一致，同时也满足粘结砂浆强度本身的特性4主要仪器设备①拉力试验机：精度1%，最小示值1N；②拉伸专用夹具：符合JG/T3049《建筑室内用腻子》要求；③成型框：外框70mm×70mm，内框40mm×40mm，厚度6mm，材料为硬聚氯乙烯或金属；④钢制垫板：外框70mm×70mm，内框43mm×43mm，厚度3mm。设备与JG/T230-2007的要求相同—5基底试块制备①水泥：42.5级水泥；②砂：中砂；③水：饮用水；水泥∶砂∶水=1∶3∶0.5；在70mm×70mm×20mm的模具中振动成型，成型24h后脱模，放入水中养护6d，再在试验条件下放置21d以上，试验前用200#砂纸将试块成型面磨平。基本与JG/T230-2007的方法一致，只是在成型时增加了人工插捣和人工颠实的方法，磨平还可以用磨石。—6试件的制备样品应在试验条件下放置24h以上，而后加水搅拌3min，砂浆稠度需满足相应要求，如干混抹灰砂浆为90mm~10mm，普通防水砂浆70mm~80mm。将成型框放在制备好的砂浆试块的成面上，倒入试样，用捣棒均匀插捣15次，人工颠实5次，再转90°，人工颠实5次，然后用刮刀以45°方向抹平砂浆表面，轻轻脱模，在温度23℃±2℃相对湿度60％~80％养护到规定龄期。至少制备10个试件。基本与JG/T230-2007相同，主要区别有：①搅拌时先加料启动机器后再徐徐加入规定量的水，顺序刚好相反；②养护温度为20℃±2℃。—7拉伸试验①第13d时，在试件表面以及上夹具表面涂上高强度环氧树脂粘合剂，然后将上夹具对正位置放在粘合剂上，并确保上夹具不歪斜，继续养护24h。将钢制垫片套入基底水泥砂浆试块上，将拉伸模具安装到试验机上，夹具与试验机的连接宜采用球铰活动链接，以（5±1）mm/min速度加荷至试件破坏，记录试件破坏时的载荷值。若破坏型式为拉伸夹具与粘合剂破坏，则试验结果无效。②单个试件的拉伸粘结强度结果精确至0.001MPa，计算10个试件的平均值，若单个值与平均值之差超过20%，则逐次剔除偏差最大的试验值，直至各试验值与平均值之差不超过20%，若剩余数据不小于6个，则结果以剩余数据的平均值表示，精确至0.01MPa；如少于6个，则本次试验结果无效，应重新制备试件进行试验。基本与JG230-2007的方法一致，主要区别有：①单个拉伸值保留小数点位数没有要求。②对于有特殊条件要求的拉伸粘结强度，应先按照特殊要求条件处理后，再进行试验，特殊要求是指测试砂浆耐水、耐热、耐碱、耐冻融等拉伸粘结强度。③由于普通砂浆的保水性及粘结强度较低，所以用普通砂浆制作基底水泥砂浆块应先在水中浸泡24h，并提前5min~10min取出，用湿布擦拭其表面，以保证粘结强度。—建筑砂浆的拉伸粘结强度试验比较丁百湛洪佳逸郭其清(江苏省昆山开发区建设工程检测有限公司，昆山215301)[摘要]通过对不同标准中砂浆拉伸粘接强度方法的比较，找出其不同点，建议对需要检测拉伸粘结强度指标的砂浆执行统一的试验方法和标准。[关键词]拉伸粘结强度；砂浆；方法新的JGJ/T70-2009《建筑砂浆基本性能试验方法》从2009年6月1日起已正式实施，相对于旧标准JGJ70-90《建筑砂浆基本性能试验方法》而言，新标准增加了保水性试验、拉伸粘结强度试验、含气量试验、吸水率和抗渗性能试验等5项试验方法。本文主要探讨其中的拉伸粘结强度试验。1建筑砂浆现状建筑砂浆是指由水泥基胶凝材料、细骨料、水以及根据性能确定的其他组分按适当比例配合拌制并砂浆·混凝土·48·2009年12期表2用于保温的砂浆拉伸粘结强度试验方法JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》JG158-2004《胶粉聚苯颗粒外墙外保温系统》JGJ144-2004《外墙外保温工程技术规程》胶粘剂：要求检测与水泥砂浆和膨胀聚苯板粘结的拉伸粘结强度，包括原强度和耐水强度。做法：每组试件6个，每个试件由一块40mm×40mm×10mm...
