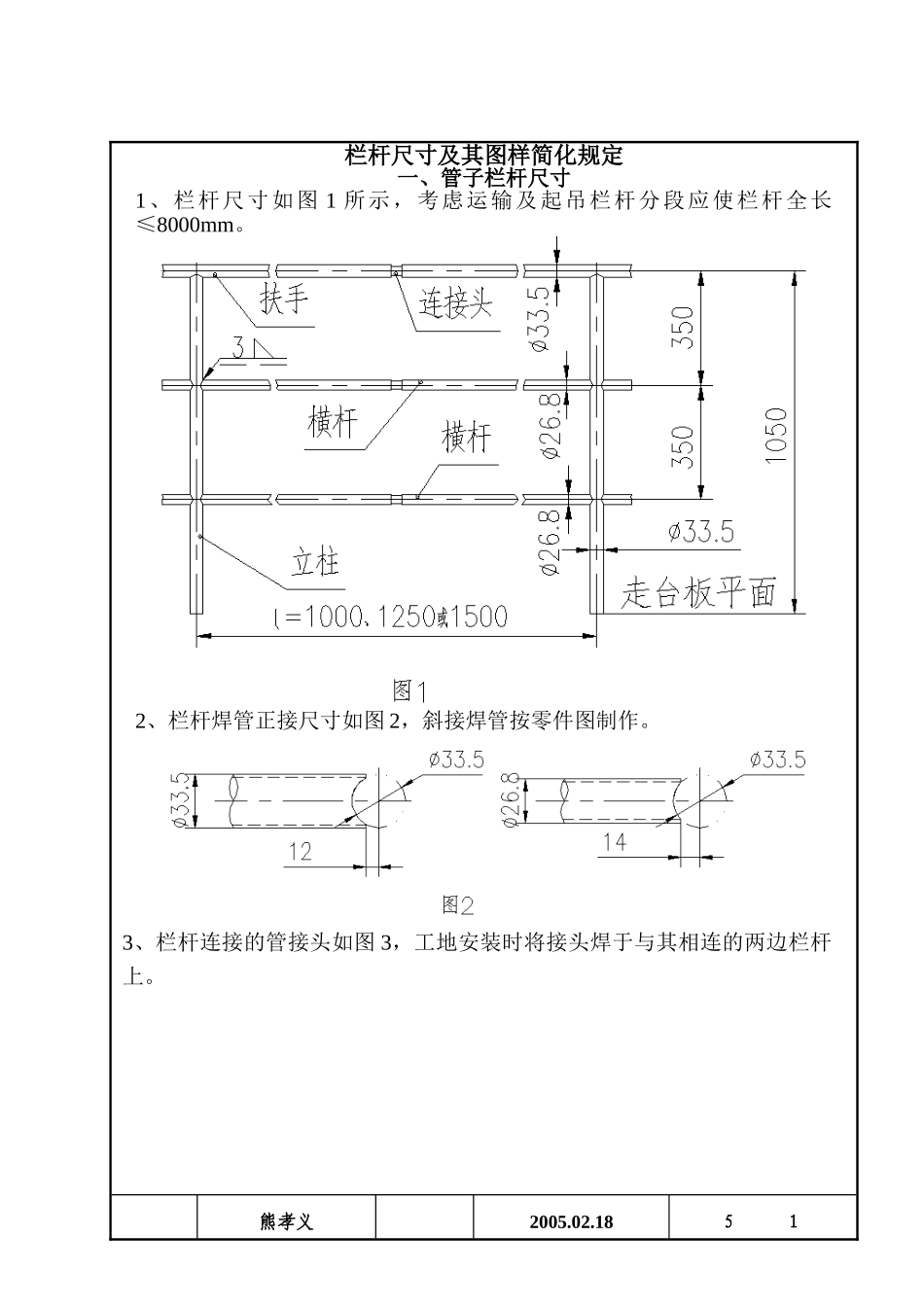

编写日期共页第页栏杆尺寸及其图样简化规定标准号:JS002-2005栏杆尺寸及其图样简化规定一、管子栏杆尺寸1、栏杆尺寸如图1所示,考虑运输及起吊栏杆分段应使栏杆全长≤8000mm。2、栏杆焊管正接尺寸如图2,斜接焊管按零件图制作。3、栏杆连接的管接头如图3,工地安装时将接头焊于与其相连的两边栏杆上。熊孝义2005.02.1851栏杆尺寸及其图样简化规定标准号:JS002-20054、栏杆焊管内侧的弯曲半径一般用R=150,(R=100)。二、栏杆图样的简化1、凡是栏杆的部件图样均可用示意图表示(如图4)并注出各部件尺寸及其零件的名称。2、简化图中的焊管弯曲半径是指管子内侧弯曲半径。3、简化图中1050;l及350尺寸从焊管中心线算起。编写熊孝义日期2005.02.18共5页第2页栏杆尺寸及其图样简化规定标准号:JS002-2005三、栏杆接头1、材料:Q235-A2、结构形式及尺寸代号尺寸mm重量Kg适用焊管通径mmDLL1JS002.012070100.1720JS002.02260.29253、标记示例焊管通径为25mm用的连接头,标记为:JS002.02连接头D26×70四、栏杆管子规格尺寸扶手和立柱用焊管25,横杆用焊管20,见图5、图6。编写熊孝义日期2005.02.18共5页第3页栏杆尺寸及其图样简化规定标准号:JS002-2005代号名称L(mm)重量(kg)JS002.03立柱10382.51JS002.04立柱10382.51JS002.05横杆10001.63JS002.06横杆12502.04JS002.07横杆15002.45编写熊孝义日期2005.02.18共5页第4页栏杆尺寸及其图样简化规定标准号:JS002-2005五、图样明细栏的填写1、对于立柱、栏杆,在明细栏中填写标准代号、名称、重量,例:2、对于由焊管25位成的∏型扶手,要绘制图样,并在部件明细栏的备注中和零件的技术要求中注明是Ⅰ型端或Ⅱ型端。编写熊孝义审核常纪伦批准日期2005.02.18共5页第5页
