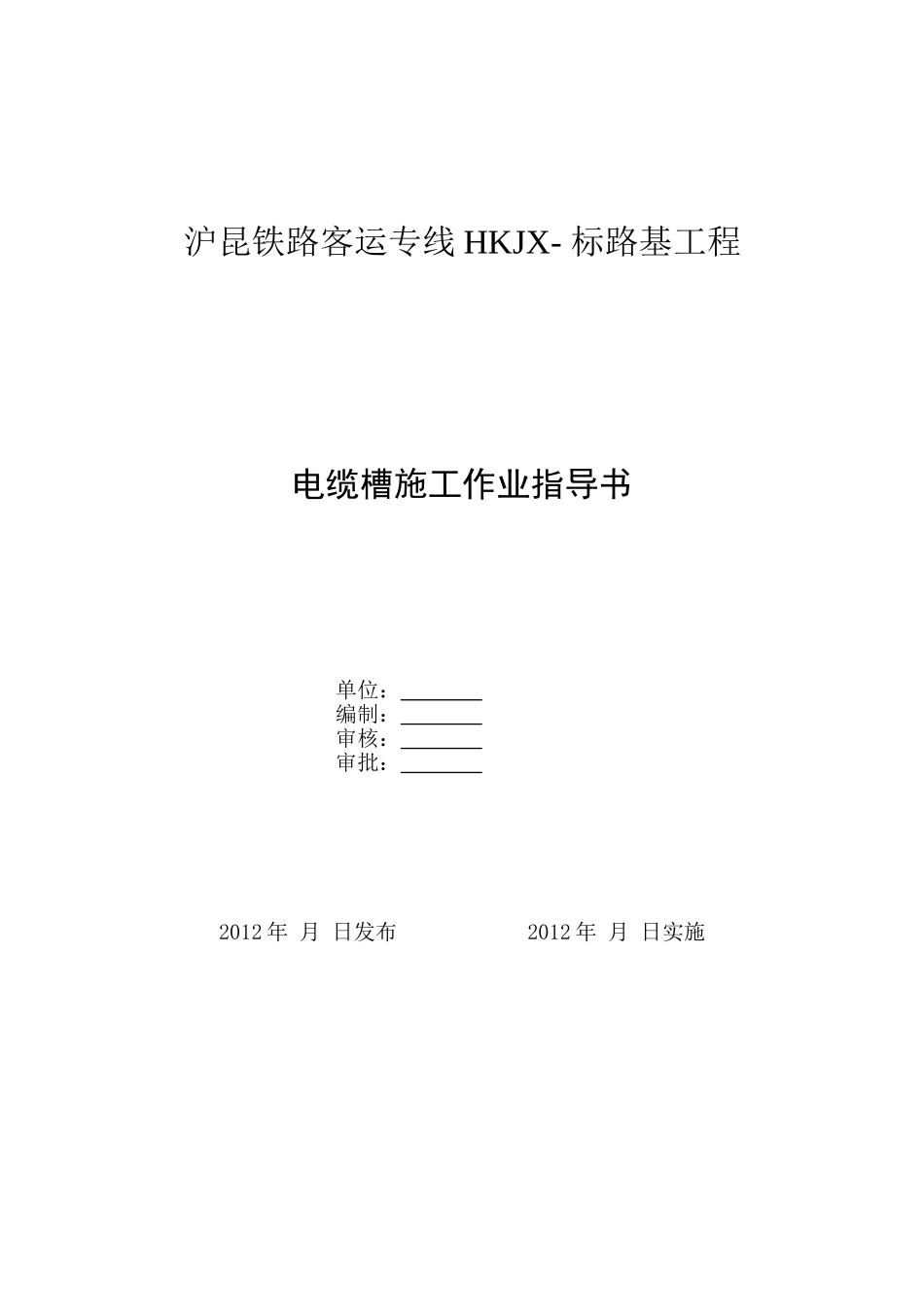

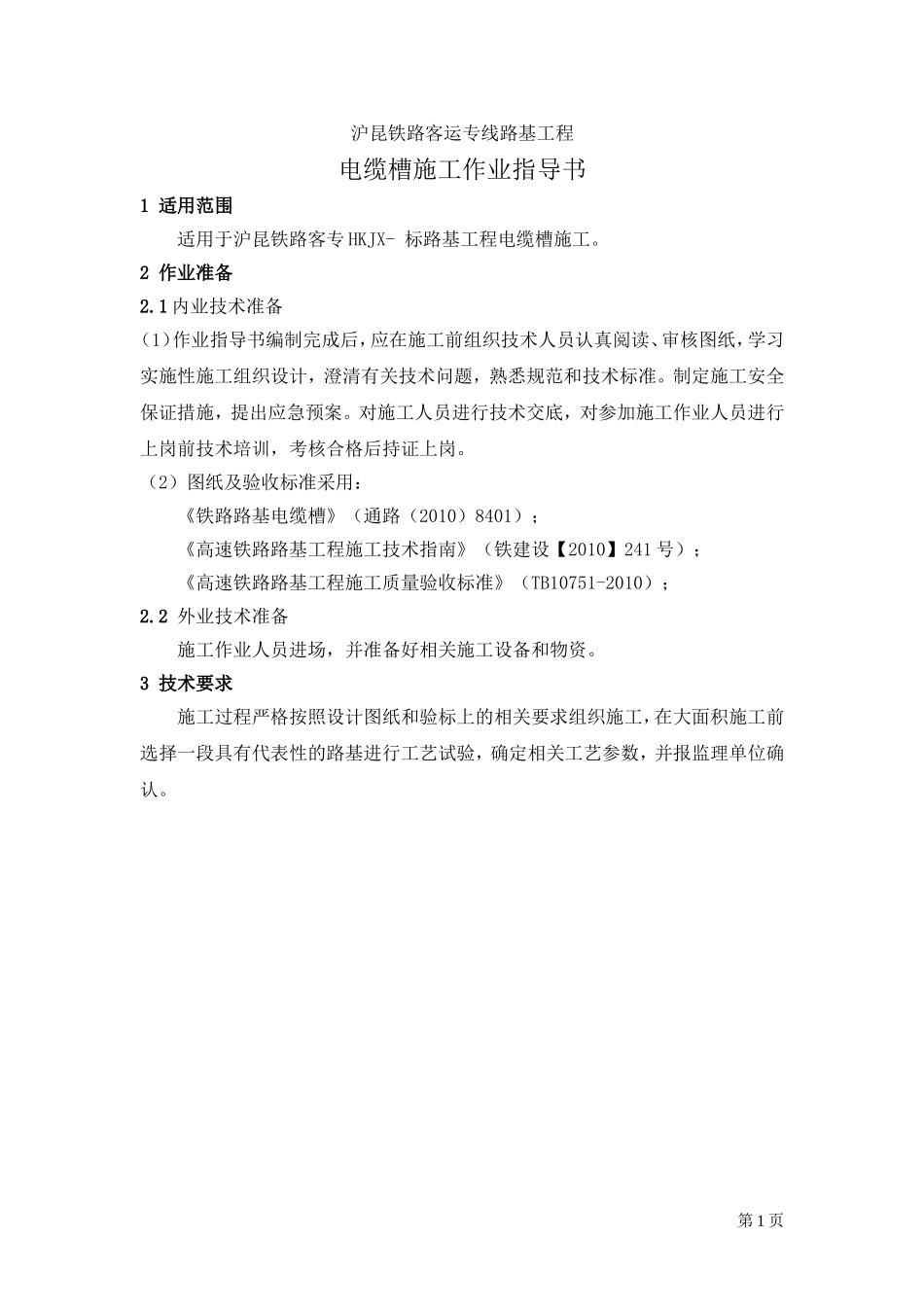

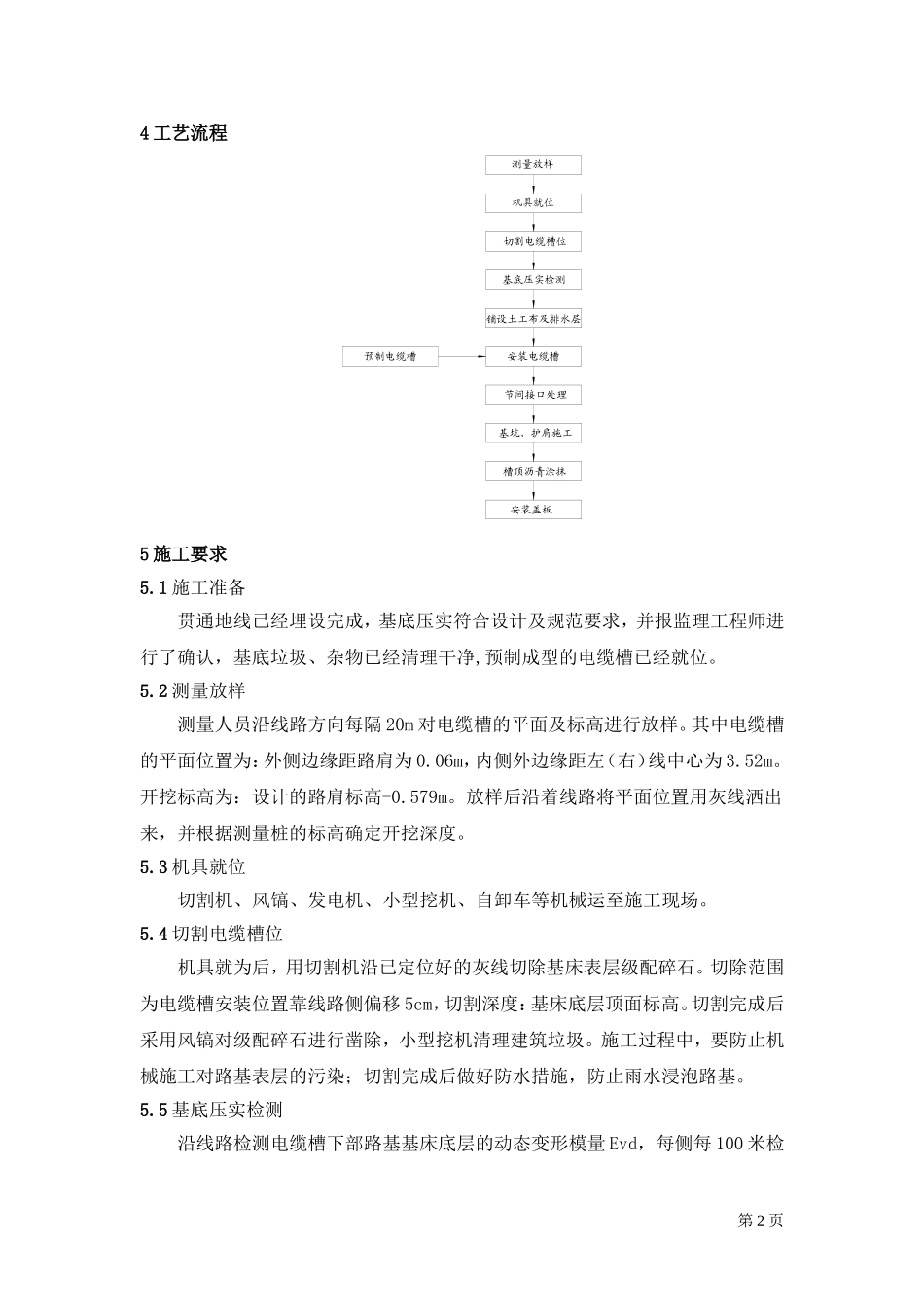

沪昆铁路客运专线HKJX-标路基工程电缆槽施工作业指导书单位：编制：审核：审批：2012年月日发布2012年月日实施沪昆铁路客运专线路基工程电缆槽施工作业指导书1适用范围适用于沪昆铁路客专HKJX-标路基工程电缆槽施工。2作业准备2.1内业技术准备（1）作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。（2）图纸及验收标准采用：《铁路路基电缆槽》（通路（2010）8401）；《高速铁路路基工程施工技术指南》（铁建设【2010】241号）；《高速铁路路基工程施工质量验收标准》（TB10751-2010）；2.2外业技术准备施工作业人员进场，并准备好相关施工设备和物资。3技术要求施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。第1页4工艺流程测量放样机具就位切割电缆槽位基底压实检测铺设土工布及排水层安装电缆槽节间接口处理基坑、护肩施工槽顶沥青涂抹预制电缆槽安装盖板5施工要求5.1施工准备贯通地线已经埋设完成，基底压实符合设计及规范要求，并报监理工程师进行了确认，基底垃圾、杂物已经清理干净,预制成型的电缆槽已经就位。5.2测量放样测量人员沿线路方向每隔20m对电缆槽的平面及标高进行放样。其中电缆槽的平面位置为：外侧边缘距路肩为0.06m，内侧外边缘距左（右）线中心为3.52m。开挖标高为：设计的路肩标高-0.579m。放样后沿着线路将平面位置用灰线洒出来，并根据测量桩的标高确定开挖深度。5.3机具就位切割机、风镐、发电机、小型挖机、自卸车等机械运至施工现场。5.4切割电缆槽位机具就为后，用切割机沿已定位好的灰线切除基床表层级配碎石。切除范围为电缆槽安装位置靠线路侧偏移5cm，切割深度：基床底层顶面标高。切割完成后采用风镐对级配碎石进行凿除，小型挖机清理建筑垃圾。施工过程中，要防止机械施工对路基表层的污染；切割完成后做好防水措施，防止雨水浸泡路基。5.5基底压实检测沿线路检测电缆槽下部路基基床底层的动态变形模量Evd，每侧每100米检第2页测3点。对不满足的压实质量要求的地段进行处理。5.6土工布及碎石排水层土工布及碎石排水层的施工步骤为：清除基底范围内的泥块、垃圾底部设4cm厚中粗砂夹复合土工膜防水层铺设RCP-715D(A)无纺布包裹渗排水网垫反滤层，中间包裹洗净碎石排水层，厚度为13～15cm小型打夯机夯实。图5-1铺设底层复核土工膜防水层第3页图5-2铺设无纺布及碎石排水层图5-3小型打夯机夯实5.7电缆槽的安装电缆槽采用汽车运输，车厢底部、四周以及两层板块之间应铺一层草帘或其它缓冲物，防止运输中边角磕碰、磨损。车厢底部保持平坦。运输中，板块立放靠第4页近挤实，防止窜动或碰撞。采用专用机械兜底装卸、搬运，严禁抛掷。排水层铺设完成后，测量复核电缆槽安装的平面及标高并每10m挂钢线控制,安装过程中以控制电缆槽的线路侧外缘平面位置及标高为重点。浇注不小于50mm厚M10水泥砂浆找平层，在水泥砂浆找平层施工完成的同时，安放电缆槽，施工完成后在电缆槽泄水孔位置设置150mm×150mm的镀锌钢丝网片。图5-4电缆槽安装5.8节间接口处理电缆槽节间采用M10水泥砂浆勾缝。5.9基坑、护肩施工为确保路基本体整体性及避免开启盖板对基床表层的干扰，路肩电缆槽内侧超挖部分采用C25素混凝土回填，回填顶面宽度为50mm。电缆槽与接触网支柱基础间的缝隙采用M10水泥砂浆回填。第5页路肩设计标高1:1.54%4%PVC泄水孔(直径0.08m)纵向每米一处PVC泄水孔(直径0.1m)纵向每米一处10010096556560663.8100拦水坎(路堤设置,路堑不设)图5-5C25护肩大样图电缆槽外侧于基床底层顶面设C25素混凝土护肩（声屏障基础为连续条形基础的地段除外）以保证电缆槽的稳定，混凝土护肩采用现场浇混凝土。立模前沿线路方向每米设置上下泄水孔，将上泄水口与电缆槽的泄水孔顺接，下泄水孔固定在路基顶镶边上。支立模板时，模板采用拉杆固定在电缆槽和路基基床表层...
