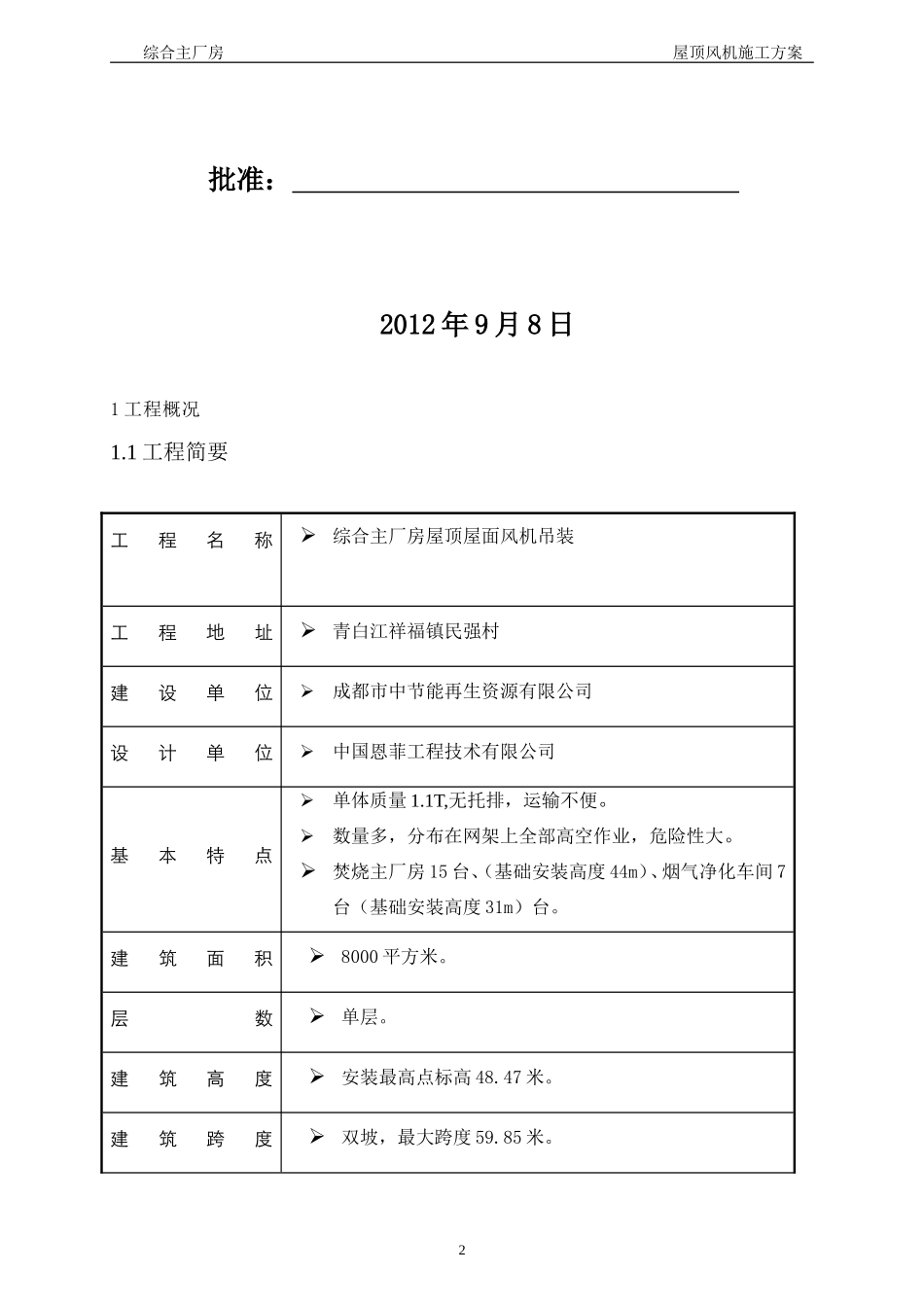

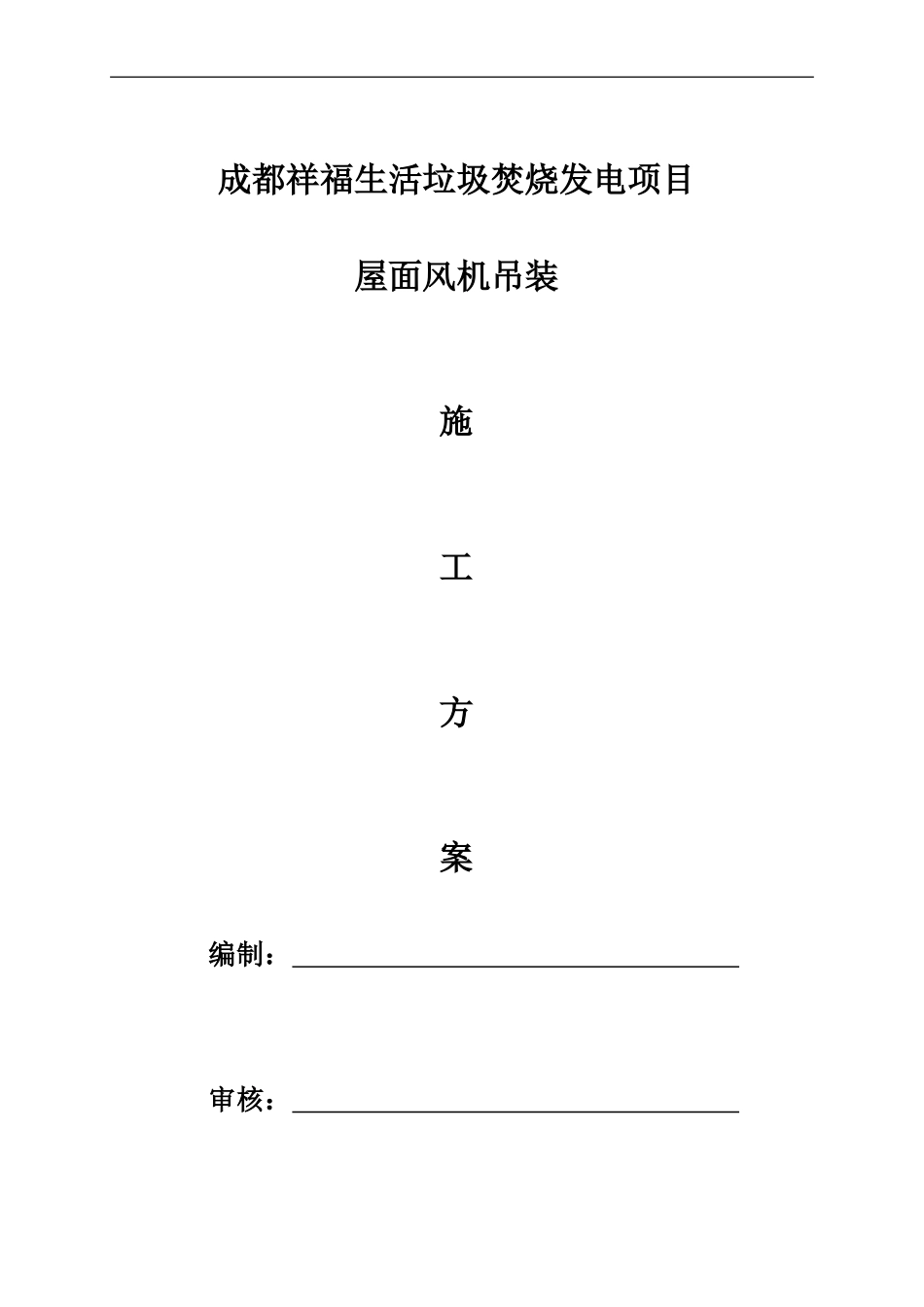

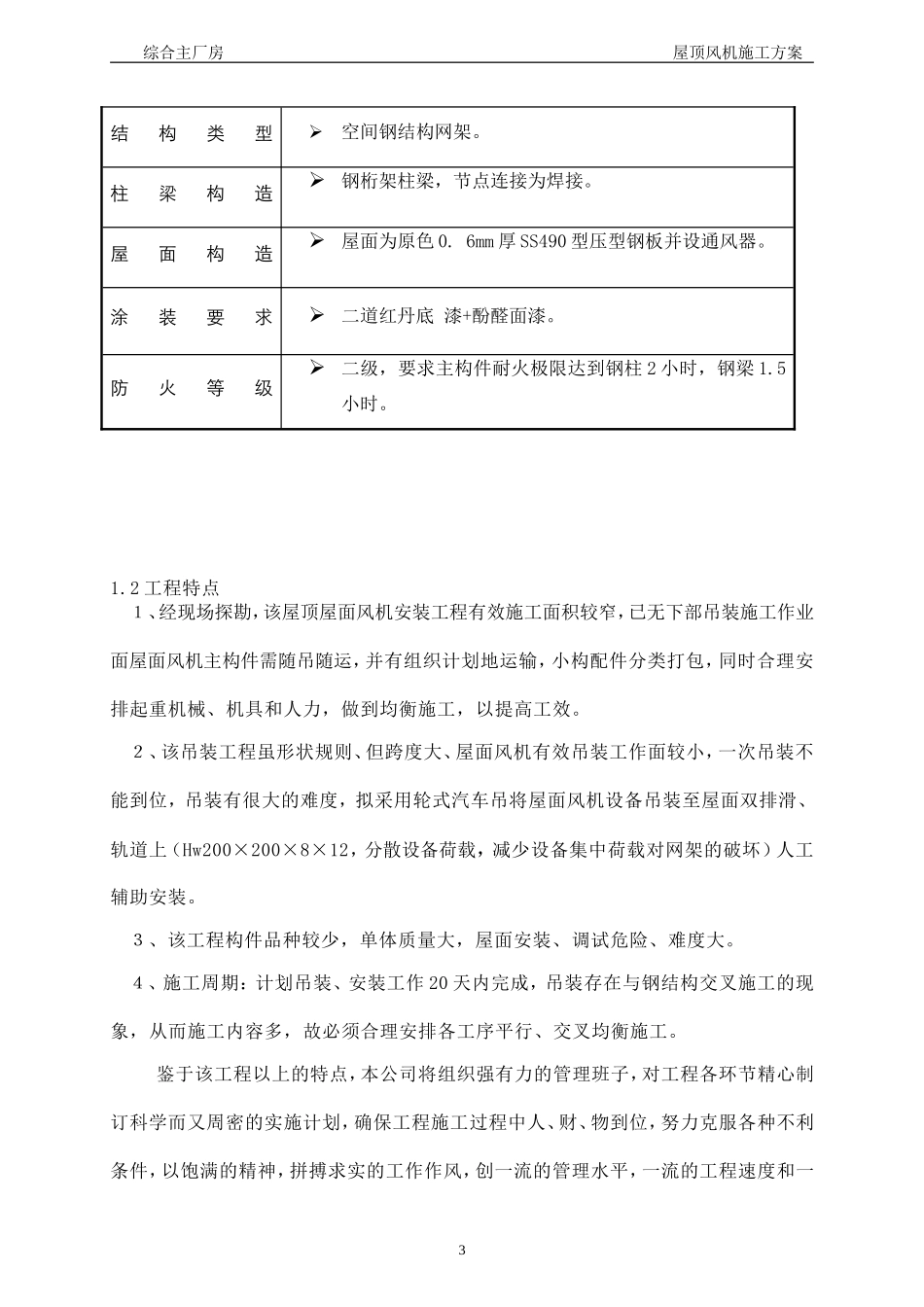

成都祥福生活垃圾焚烧发电项目屋面风机吊装施工方案编制：审核：综合主厂房屋顶风机施工方案批准：2012年9月8日1工程概况1.1工程简要工程名称综合主厂房屋顶屋面风机吊装工程地址青白江祥福镇民强村建设单位成都市中节能再生资源有限公司设计单位中国恩菲工程技术有限公司基本特点单体质量1.1T,无托排，运输不便。数量多，分布在网架上全部高空作业，危险性大。焚烧主厂房15台、（基础安装高度44m）、烟气净化车间7台（基础安装高度31m）台。建筑面积8000平方米。层数单层。建筑高度安装最高点标高48.47米。建筑跨度双坡，最大跨度59.85米。2综合主厂房屋顶风机施工方案结构类型空间钢结构网架。柱梁构造钢桁架柱梁，节点连接为焊接。屋面构造屋面为原色0.6mm厚SS490型压型钢板并设通风器。涂装要求二道红丹底漆+酚醛面漆。防火等级二级，要求主构件耐火极限达到钢柱2小时，钢梁1.5小时。1.2工程特点１、经现场探勘，该屋顶屋面风机安装工程有效施工面积较窄，已无下部吊装施工作业面屋面风机主构件需随吊随运，并有组织计划地运输，小构配件分类打包，同时合理安排起重机械、机具和人力，做到均衡施工，以提高工效。２、该吊装工程虽形状规则、但跨度大、屋面风机有效吊装工作面较小，一次吊装不能到位，吊装有很大的难度，拟采用轮式汽车吊将屋面风机设备吊装至屋面双排滑、轨道上（Hw200×200×8×12，分散设备荷载，减少设备集中荷载对网架的破坏）人工辅助安装。３、该工程构件品种较少，单体质量大，屋面安装、调试危险、难度大。４、施工周期：计划吊装、安装工作20天内完成，吊装存在与钢结构交叉施工的现象，从而施工内容多，故必须合理安排各工序平行、交叉均衡施工。鉴于该工程以上的特点，本公司将组织强有力的管理班子，对工程各环节精心制订科学而又周密的实施计划，确保工程施工过程中人、财、物到位，努力克服各种不利条件，以饱满的精神，拼搏求实的工作作风，创一流的管理水平，一流的工程速度和一3综合主厂房屋顶风机施工方案流的工程质量。1.3地区资源情况该工程地处祥福面粉厂附近，主要交通依靠郊区农村道路，工地入口处即主要道路为成都中节能铺设混凝土道路。施工中所需的部分工具、次构件、乙炔氧气电焊条等消耗性材料，当地可满足供应。2施工总体部署2.1工程项目任务安排按屋面风机吊装工程的先后顺序分五个阶段：材料构件吊运至屋面----实施屋面临边防护及屋面压型成品保护措施------滑轨安装固定------龙门吊架安装固定-------风机采用汽车吊由地面吊装至屋面-------风机滑移至安装基础--------风机吊装就位-------拆移滑轨和龙门架。（先烟气净化车间后焚烧主厂房）2.2原则要求根据该工程实际情况，制定如下原则：１、遵守政府相关规定和规范作业。２、设备吊装必须遵守十不吊原则,具体如下：1）无人指挥或指挥信号不清不吊;2）吊物上站人或起重臂和吊起的重物下面有人停留或行走不吊;3）设备捆扎不牢靠不吊;4）设备重量不明不吊;5）斜拉设备（重物）不吊;6）被吊设备棱角处与捆绑钢丝绳未加衬垫时不吊;4综合主厂房屋顶风机施工方案7）设备重量超过起重机械的额定起重量时不吊;8）设备吊装作业无安全措施时不吊;9）工作场地光照条件差，无法看清现场作业情况时不吊;10）露天作业遇有六级以上大风及大雾下雨等恶劣天气时不吊３、充分利用平面、空间和时间组织交叉作业。４、设备吊装至屋面和安装时，密切注意安全，以防设备、工具滑下，安装时应充分考虑有利于本地区的主导风向。５、工厂内预制主次吊装钢结构构件、安全防护措施工具，专用吊装工具按计划运至工地。６、鉴于总体工程要求，经过反复核定，并针对该工程特点以及拟采用的施工机械，计划施工工期20天。2.3全场服务工程项目安排１、鉴于该工程地处郊区，工期短、场地狭窄等现场施工条件，将投入一台8吨轮式汽车吊，一台8吨卡车和一台160吨轮式汽车吊，以满足工期进度需要。2.4管理组织机构及人员安排以项目经理和技术负责人对该工程的质量、工期、安全全面负责。(1)、现场项目组织机构，见（图表No。2－Ａ），(2)、现场主要管理人员及职责拟投入该吊装工程...
