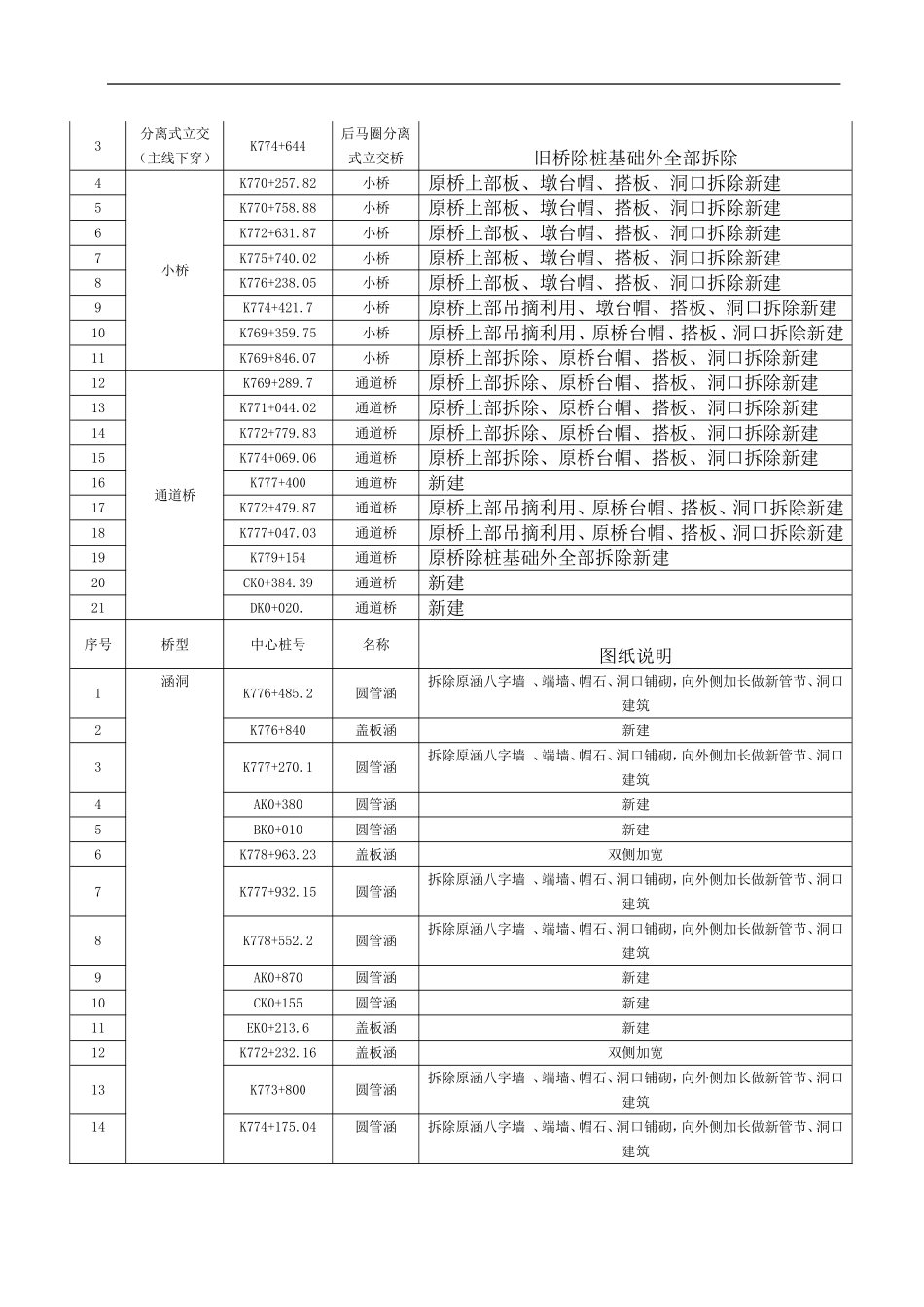

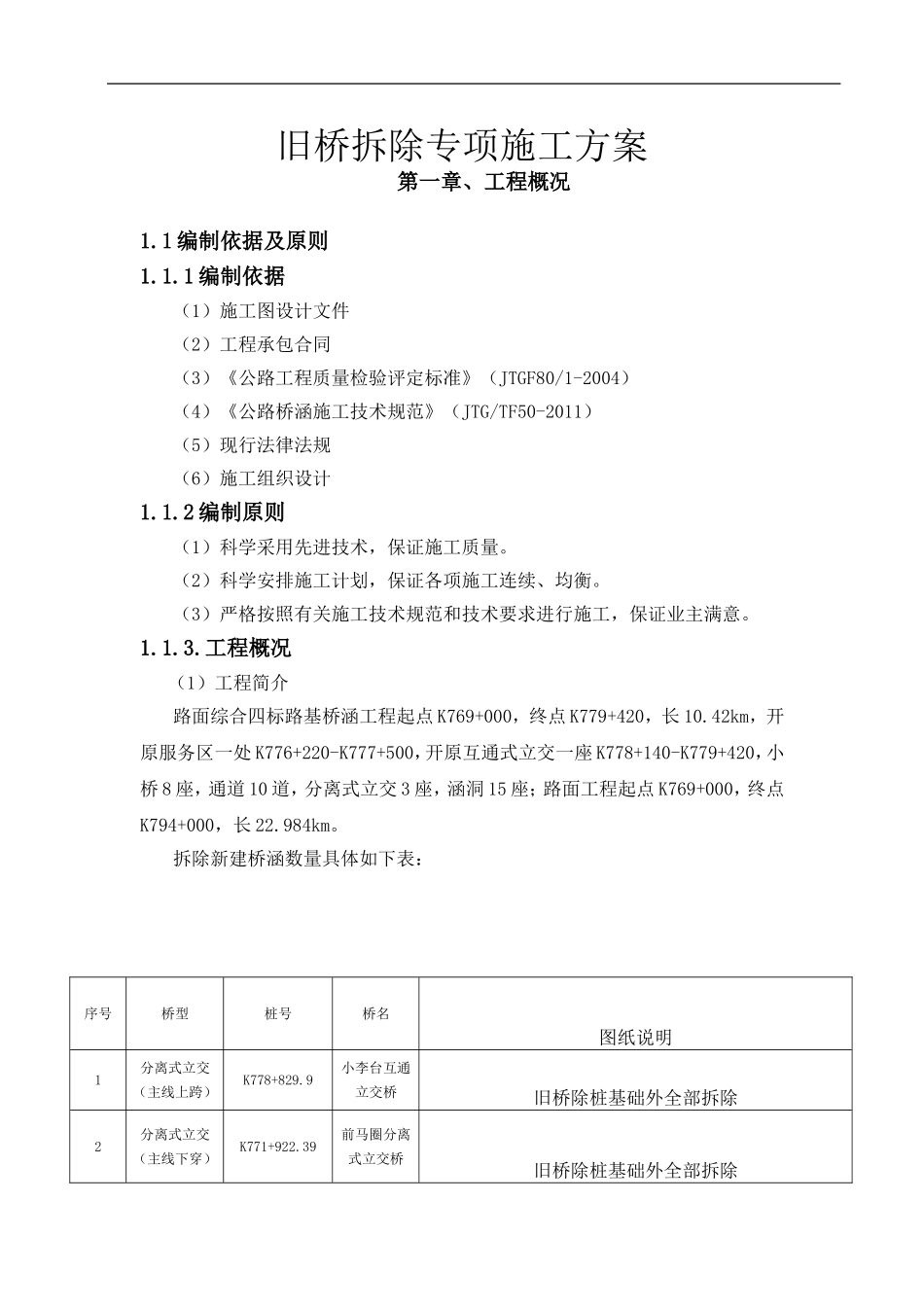

旧桥拆除专项施工方案第一章、工程概况1.1编制依据及原则1.1.1编制依据（1）施工图设计文件（2）工程承包合同（3）《公路工程质量检验评定标准》（JTGF80/1-2004）（4）《公路桥涵施工技术规范》（JTG/TF50-2011）（5）现行法律法规（6）施工组织设计1.1.2编制原则（1）科学采用先进技术，保证施工质量。（2）科学安排施工计划，保证各项施工连续、均衡。（3）严格按照有关施工技术规范和技术要求进行施工，保证业主满意。1.1.3.工程概况（1）工程简介路面综合四标路基桥涵工程起点K769+000，终点K779+420，长10.42km，开原服务区一处K776+220-K777+500，开原互通式立交一座K778+140-K779+420，小桥8座，通道10道，分离式立交3座，涵洞15座；路面工程起点K769+000，终点K794+000，长22.984km。拆除新建桥涵数量具体如下表：序号桥型桩号桥名图纸说明1分离式立交（主线上跨）K778+829.9小李台互通立交桥旧桥除桩基础外全部拆除2分离式立交（主线下穿）K771+922.39前马圈分离式立交桥旧桥除桩基础外全部拆除3分离式立交（主线下穿）K774+644后马圈分离式立交桥旧桥除桩基础外全部拆除4小桥K770+257.82小桥原桥上部板、墩台帽、搭板、洞口拆除新建5K770+758.88小桥原桥上部板、墩台帽、搭板、洞口拆除新建6K772+631.87小桥原桥上部板、墩台帽、搭板、洞口拆除新建7K775+740.02小桥原桥上部板、墩台帽、搭板、洞口拆除新建8K776+238.05小桥原桥上部板、墩台帽、搭板、洞口拆除新建9K774+421.7小桥原桥上部吊摘利用、墩台帽、搭板、洞口拆除新建10K769+359.75小桥原桥上部吊摘利用、原桥台帽、搭板、洞口拆除新建11K769+846.07小桥原桥上部拆除、原桥台帽、搭板、洞口拆除新建12通道桥K769+289.7通道桥原桥上部拆除、原桥台帽、搭板、洞口拆除新建13K771+044.02通道桥原桥上部拆除、原桥台帽、搭板、洞口拆除新建14K772+779.83通道桥原桥上部拆除、原桥台帽、搭板、洞口拆除新建15K774+069.06通道桥原桥上部拆除、原桥台帽、搭板、洞口拆除新建16K777+400通道桥新建17K772+479.87通道桥原桥上部吊摘利用、原桥台帽、搭板、洞口拆除新建18K777+047.03通道桥原桥上部吊摘利用、原桥台帽、搭板、洞口拆除新建19K779+154通道桥原桥除桩基础外全部拆除新建20CK0+384.39通道桥新建21DK0+020.通道桥新建序号桥型中心桩号名称图纸说明1涵洞K776+485.2圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑2K776+840盖板涵新建3K777+270.1圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑4AK0+380圆管涵新建5BK0+010圆管涵新建6K778+963.23盖板涵双侧加宽7K777+932.15圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑8K778+552.2圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑9AK0+870圆管涵新建10CK0+155圆管涵新建11EK0+213.6盖板涵新建12K772+232.16盖板涵双侧加宽13K773+800圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑14K774+175.04圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑15K775+779.9圆管涵拆除原涵八字墙、端墙、帽石、洞口铺砌，向外侧加长做新管节、洞口建筑第二章、施工方案2.1施工方法2.1.1施工准备（1)开工前，认真阅读施工图纸，并与现场进行对比，发现问题及时与监理和设计联系，寻求解决的办法。（2)依照设计要求提前做好检测工作。2.1.2桥梁拆除总体方案拆除工程一般可分为人工拆除、机械拆除、爆破拆除三大类。根据被拆除桥梁的高度、重量、结构形式采用不同的拆除方法。根据沈四综合四标《拆除构造物统计表》，拟选用人工拆除、机械拆除两种方法。梁板拆除方案针对不同的梁板结构形式，分为两个施工方案。（一）预应力小箱梁1、首先设置拆除安全区域，做好安全防护措施，专人值守。2、用风镐凿除防撞墙以及需要拆除部分的桥面系，清理作业现场并及时运走。3、用墨线标出预应力小箱梁的横隔梁位置，人工配合风镐将桥面连续构造部分清除。破坏桥面系后，依据图纸，划定配筋薄弱区域，用风镐凿除连接缝...
