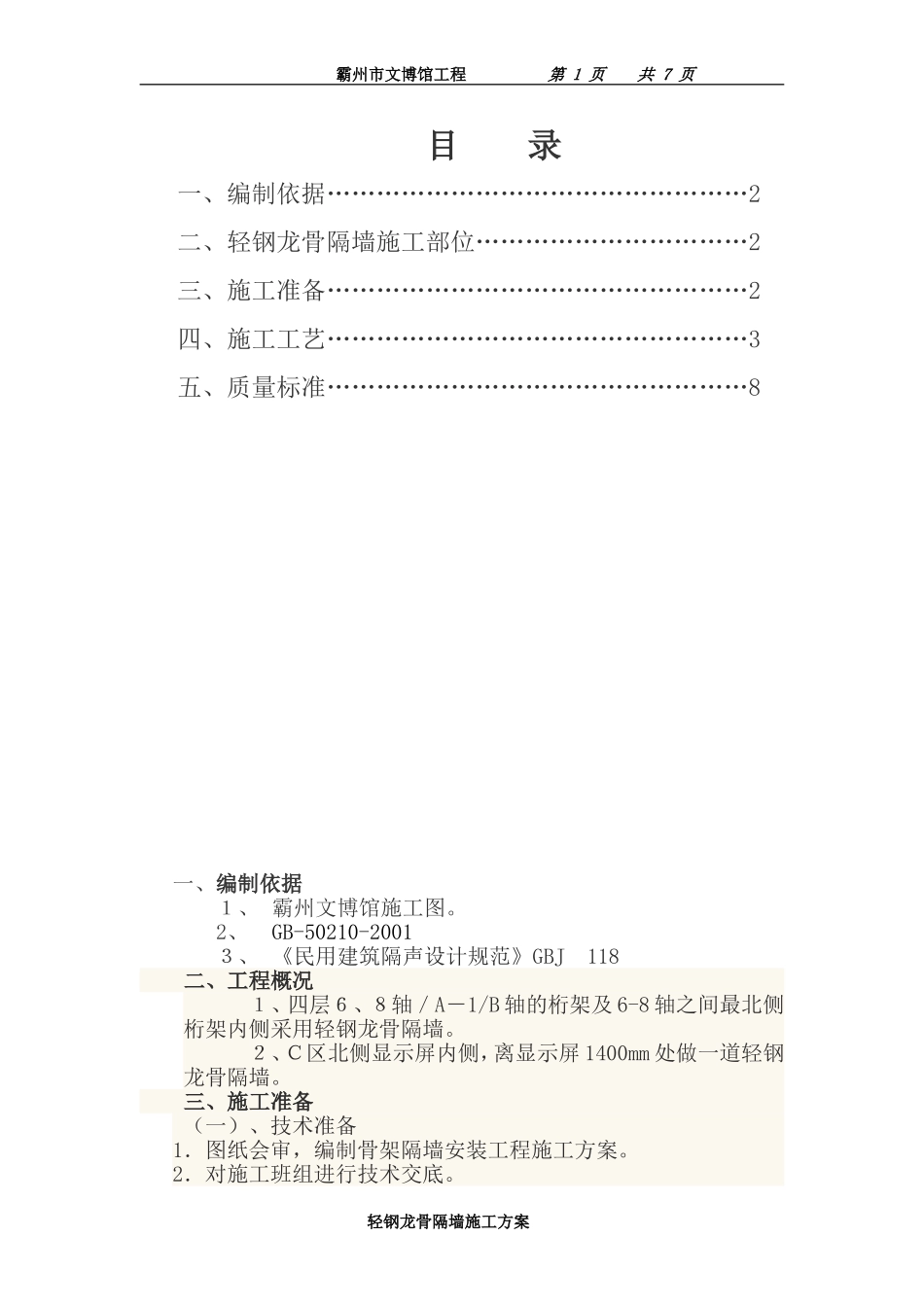

霸州市文博馆工程第1页共7页目录一、编制依据……………………………………………2二、轻钢龙骨隔墙施工部位……………………………2三、施工准备……………………………………………2四、施工工艺……………………………………………3五、质量标准……………………………………………8一、编制依据１、霸州文博馆施工图。2、GB-50210-2001３、《民用建筑隔声设计规范》GBJ118二、工程概况１、四层６、８轴／A－1/B轴的桁架及6-8轴之间最北侧桁架内侧采用轻钢龙骨隔墙。２、Ｃ区北侧显示屏内侧，离显示屏1400mm处做一道轻钢龙骨隔墙。三、施工准备（一）、技术准备1．图纸会审，编制骨架隔墙安装工程施工方案。2．对施工班组进行技术交底。轻钢龙骨隔墙施工方案霸州市文博馆工程第2页共7页3．对施工班组进行安全交底。（二）、材料及主要机具1．轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要用通贯系列龙骨。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。2．紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（两层12mm厚防水石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。3．填充材料：玻璃棉。4．防水石膏板：防水石膏板应有产品合格证。规格应符合设计图纸的要求。一般规格如下：长度：2400mm；宽度：1200mm；厚度：12mm。5．接缝材料：接缝腻子、玻纤带（布）、108胶。WKF接缝腻子：抗压强度>3.0MPa，抗折强度>1.5MPa，终凝时间>0.5h。50mm中碱玻纤带和玻纤网格布：布重>80g/m2，8目/in断裂强度：25mm×100mm布条，经向>300N纬向>150N6．主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。7、主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。四、施工工艺（一）、作业条件1、轻钢骨架、石膏罩面板隔墙施工前应先完成基本的验收工作。2、根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。3、所有的材料，必须有材料检测报告、合格证。4、根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。安装各种系统的管、线盒及其它准备工作已到位。（二）、施工工艺1、工艺流程弹线、分档→做地枕带→固定沿顶、沿地龙骨→固定边框龙骨→安装竖向龙骨→安装门、窗框→安装附加龙骨→安装支撑龙骨→检查龙骨安装→电气铺管、安附墙设备→安装一面罩面板→填充隔声材料→安装另一面罩面板→接缝及护角处理→质量检验2、弹线、分档在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖轻钢龙骨隔墙施工方案霸州市文博馆工程第3页共7页向龙骨；横撑及附加龙骨的位置。3、做地枕带当设计有要求时，按设计要求作细石混凝土地枕带。作地枕带应支模板，细石混凝土应振捣密实。4、固定沿项、沿地龙骨沿弹线位置固定沿项、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。5、固定边框龙骨沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距应不大于lm，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。6、安装竖向龙骨（100*50*1.5）应垂直，龙骨间距应按设计要求布置。其间距根据板宽确定，板宽为1200mm时，其间距分别为603mm（龙骨安装做法见附图）。7、选用通贯系列龙骨时，中间安装横向龙骨三道。8、防水石膏板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。9、门窗或特殊节点处，使用附加龙骨，安装应符合设计要求。10、电气铺管、安装附墙设备按图纸要求预埋管道和附墙设备。要求与龙骨的安装同步进行，或在另一面石膏板封板前进行，并采取局部加强措施，固定牢固。电气设备专业在墙中铺设管线时，应避免切断横、竖向龙骨，同时避免在沿墙下端设置管线。11、龙骨检查校正补强安装罩面板前...
