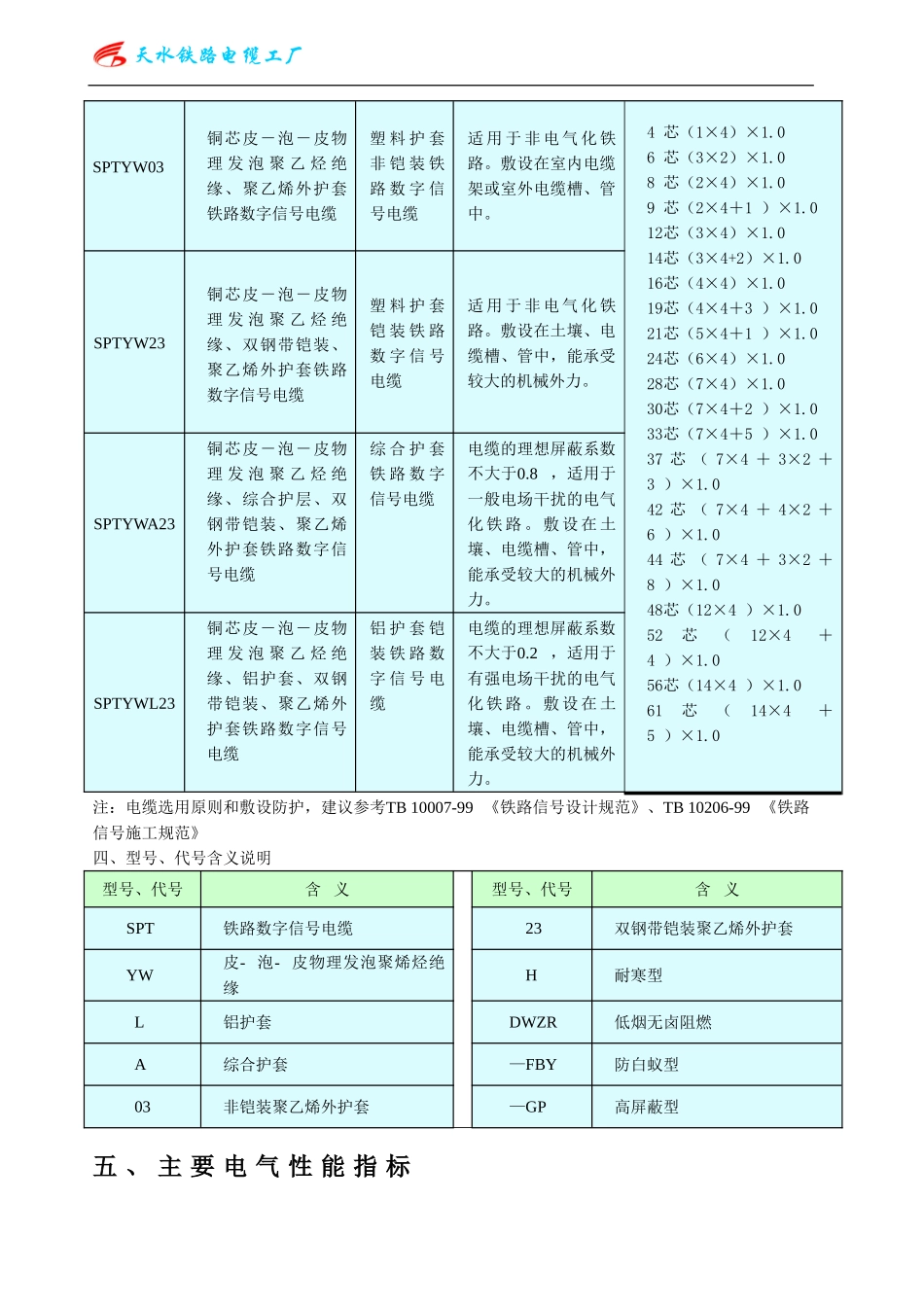

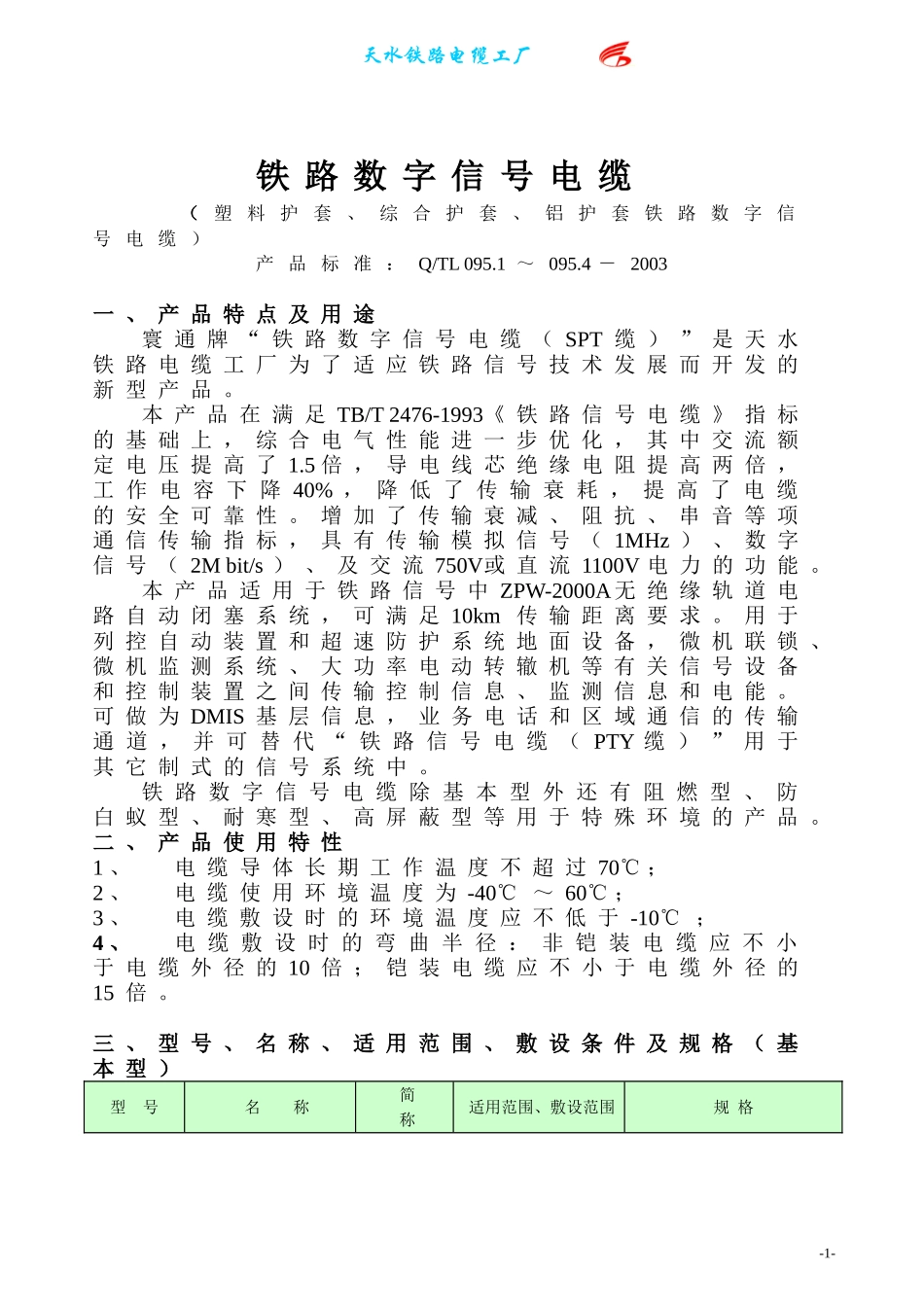

天水铁路电缆工厂铁路数字信号电缆（塑料护套、综合护套、铝护套铁路数字信号电缆）产品标准：Q/TL095.1～095.4－2003一、产品特点及用途寰通牌“铁路数字信号电缆（SPT缆）”是天水铁路电缆工厂为了适应铁路信号技术发展而开发的新型产品。本产品在满足TB/T2476-1993《铁路信号电缆》指标的基础上，综合电气性能进一步优化，其中交流额定电压提高了1.5倍，导电线芯绝缘电阻提高两倍，工作电容下降40%，降低了传输衰耗，提高了电缆的安全可靠性。增加了传输衰减、阻抗、串音等项通信传输指标，具有传输模拟信号（1MHz）、数字信号（2Mbit/s）、及交流750V或直流1100V电力的功能。本产品适用于铁路信号中ZPW-2000A无绝缘轨道电路自动闭塞系统，可满足10km传输距离要求。用于列控自动装置和超速防护系统地面设备，微机联锁、微机监测系统、大功率电动转辙机等有关信号设备和控制装置之间传输控制信息、监测信息和电能。可做为DMIS基层信息，业务电话和区域通信的传输通道，并可替代“铁路信号电缆（PTY缆）”用于其它制式的信号系统中。铁路数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。二、产品使用特性1、电缆导体长期工作温度不超过70℃；2、电缆使用环境温度为-40℃～60℃；3、电缆敷设时的环境温度应不低于-10℃；4、电缆敷设时的弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。三、型号、名称、适用范围、敷设条件及规格（基本型）型号名称简称适用范围、敷设范围规格-1-天水铁路电缆工厂SPTYW03铜芯皮－泡－皮物理发泡聚乙烃绝缘、聚乙烯外护套铁路数字信号电缆塑料护套非铠装铁路数字信号电缆适用于非电气化铁路。敷设在室内电缆架或室外电缆槽、管中。4芯（1×4）×1.06芯（3×2）×1.08芯（2×4）×1.09芯（2×4＋1）×1.012芯（3×4）×1.014芯（3×4+2）×1.016芯（4×4）×1.019芯（4×4＋3）×1.021芯（5×4＋1）×1.024芯（6×4）×1.028芯（7×4）×1.030芯（7×4＋2）×1.033芯（7×4＋5）×1.037芯（7×4＋3×2＋3）×1.042芯（7×4＋4×2＋6）×1.044芯（7×4＋3×2＋8）×1.048芯（12×4）×1.052芯（12×4＋4）×1.056芯（14×4）×1.061芯（14×4＋5）×1.0SPTYW23铜芯皮－泡－皮物理发泡聚乙烃绝缘、双钢带铠装、聚乙烯外护套铁路数字信号电缆塑料护套铠装铁路数字信号电缆适用于非电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。SPTYWA23铜芯皮－泡－皮物理发泡聚乙烃绝缘、综合护层、双钢带铠装、聚乙烯外护套铁路数字信号电缆综合护套铁路数字信号电缆电缆的理想屏蔽系数不大于0.8，适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。SPTYWL23铜芯皮－泡－皮物理发泡聚乙烃绝缘、铝护套、双钢带铠装、聚乙烯外护套铁路数字信号电缆铝护套铠装铁路数字信号电缆电缆的理想屏蔽系数不大于0.2，适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。注：电缆选用原则和敷设防护，建议参考TB10007-99《铁路信号设计规范》、TB10206-99《铁路信号施工规范》四、型号、代号含义说明型号、代号含义型号、代号含义SPT铁路数字信号电缆23双钢带铠装聚乙烯外护套YW皮-泡-皮物理发泡聚烯烃绝缘H耐寒型L铝护套DWZR低烟无卤阻燃A综合护套—FBY防白蚁型03非铠装聚乙烯外护套—GP高屏蔽型五、主要电气性能指标天水铁路电缆工厂序号项目指标单位试验方法换算公式1直流电阻20℃每根导体直流电阻≤22.5±1.0Ω/kmGB/T3048.4L/1000工作线对导体电阻不平衡a≤1%-----2绝缘电阻DC500V20℃每根绝缘线芯对其它绝缘线芯接屏蔽及金属套≥10000MΩ·kmGB/T3048.61000/L3绝缘介质强度50Hz2min线芯间所有线芯连在一起（或每根线芯）对屏蔽与金属套≥1000≥2000VGB/T3048.8------4电容四线组工作电容对线组工作电容每根绝缘线芯对连接到地的其它绝缘线芯间电容28±335±4≤70nF/kmGB/T5441.2L/10005电容耦合系数k1平均值最大值k9～k12平均值最大值四芯电缆k1指标为最大值≤81330≤119230pF/kmGB/T5441.3（L/1000）1/2L/1000L/1000...
