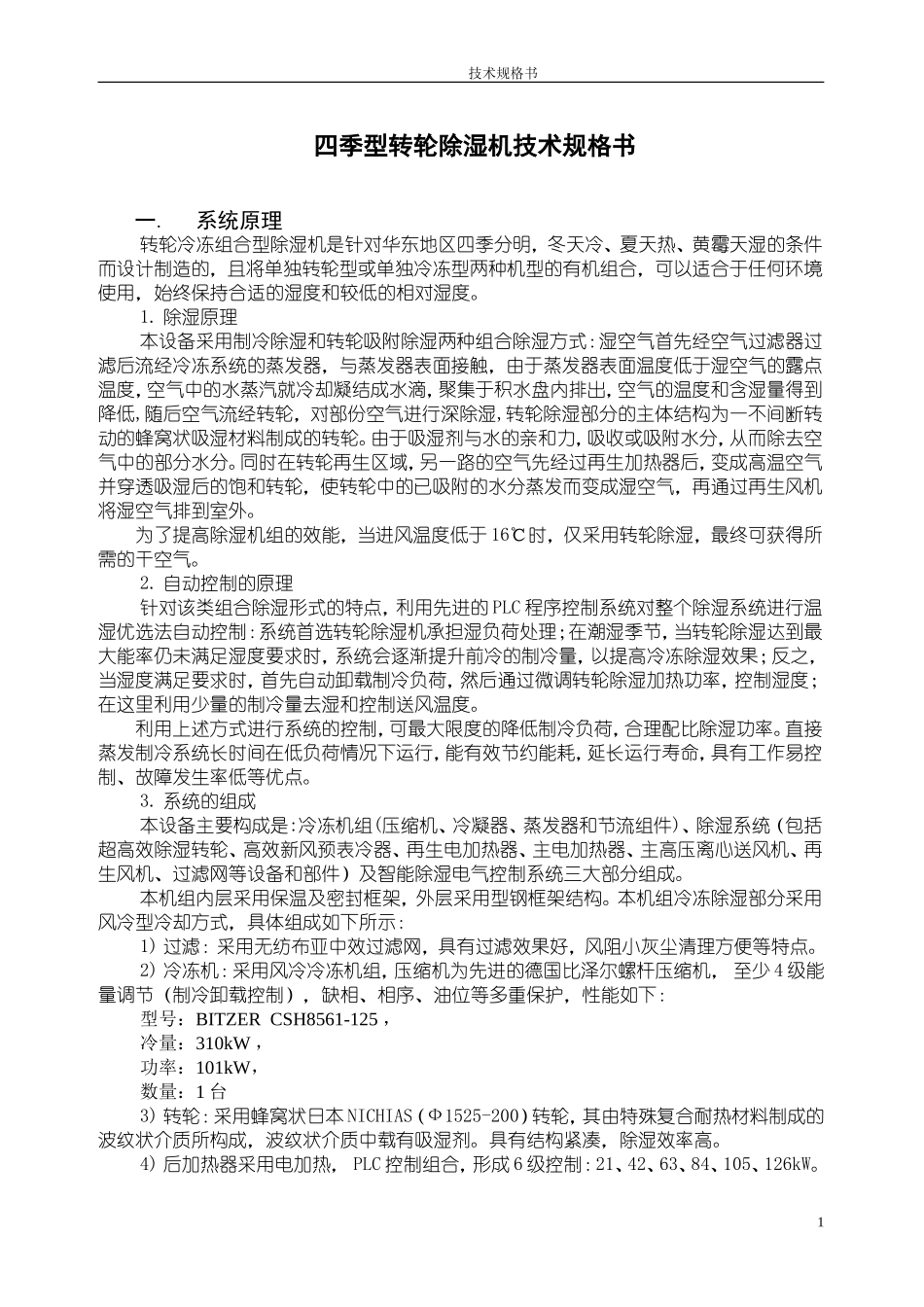

技术规格书四季型转轮除湿机技术规格书一.系统原理转轮冷冻组合型除湿机是针对华东地区四季分明，冬天冷、夏天热、黄霉天湿的条件而设计制造的，且将单独转轮型或单独冷冻型两种机型的有机组合，可以适合于任何环境使用，始终保持合适的湿度和较低的相对湿度。1.除湿原理本设备采用制冷除湿和转轮吸附除湿两种组合除湿方式：湿空气首先经空气过滤器过滤后流经冷冻系统的蒸发器，与蒸发器表面接触，由于蒸发器表面温度低于湿空气的露点温度，空气中的水蒸汽就冷却凝结成水滴，聚集于积水盘内排出，空气的温度和含湿量得到降低,随后空气流经转轮，对部份空气进行深除湿,转轮除湿部分的主体结构为一不间断转动的蜂窝状吸湿材料制成的转轮。由于吸湿剂与水的亲和力，吸收或吸附水分，从而除去空气中的部分水分。同时在转轮再生区域，另一路的空气先经过再生加热器后，变成高温空气并穿透吸湿后的饱和转轮，使转轮中的已吸附的水分蒸发而变成湿空气，再通过再生风机将湿空气排到室外。为了提高除湿机组的效能，当进风温度低于16℃时，仅采用转轮除湿，最终可获得所需的干空气。2.自动控制的原理针对该类组合除湿形式的特点，利用先进的PLC程序控制系统对整个除湿系统进行温湿优选法自动控制：系统首选转轮除湿机承担湿负荷处理；在潮湿季节，当转轮除湿达到最大能率仍未满足湿度要求时，系统会逐渐提升前冷的制冷量，以提高冷冻除湿效果；反之，当湿度满足要求时，首先自动卸载制冷负荷，然后通过微调转轮除湿加热功率，控制湿度；在这里利用少量的制冷量去湿和控制送风温度。利用上述方式进行系统的控制，可最大限度的降低制冷负荷，合理配比除湿功率。直接蒸发制冷系统长时间在低负荷情况下运行，能有效节约能耗，延长运行寿命，具有工作易控制、故障发生率低等优点。3.系统的组成本设备主要构成是:冷冻机组(压缩机、冷凝器、蒸发器和节流组件)、除湿系统（包括超高效除湿转轮、高效新风预表冷器、再生电加热器、主电加热器、主高压离心送风机、再生风机、过滤网等设备和部件）及智能除湿电气控制系统三大部分组成。本机组内层采用保温及密封框架，外层采用型钢框架结构。本机组冷冻除湿部分采用风冷型冷却方式，具体组成如下所示：1)过滤：采用无纺布亚中效过滤网，具有过滤效果好，风阻小灰尘清理方便等特点。2)冷冻机：采用风冷冷冻机组，压缩机为先进的德国比泽尔螺杆压缩机，至少4级能量调节（制冷卸载控制），缺相、相序、油位等多重保护，性能如下：型号：BITZERCSH8561-125，冷量：310kW，功率：101kW，数量：1台3)转轮：采用蜂窝状日本NICHIAS（Ф1525-200）转轮，其由特殊复合耐热材料制成的波纹状介质所构成，波纹状介质中载有吸湿剂。具有结构紧凑，除湿效率高。4)后加热器采用电加热，PLC控制组合，形成6级控制：21、42、63、84、105、126kW。1技术规格书5)再生加热采用电加热，PLC控制组合，形成5级控制21、42、63、84、105kW。6)电气控制系统：采用先进的PLC+触摸屏+传感器组成，用户只要设定好机组出风温湿度，机组就能按设定要求自动运行，同时触摸屏还能显示机组各工作点的运行状况、设备故障信息和机组进出风口的温湿度等。并具有漏电、相序、缺相、超载保护，以及压缩机高低压、油压、热保护，电机过电流保护，加热段超高温保护等多种保护功能。机组可提供手动和自动两种工作模式。7)电器元器件选用西门子或施耐德品牌，蒸发器设置积水盘，并有出水管路。触摸屏加装有机玻璃罩壳，传感器、油压表均采用进口元件，电热器采用不锈钢电热管，在蒸发器、除湿转轮、冷凝器等相关部位设多个检修口，以便积水盘、转轮传动装置、转轮电机、热交换器等进行检修和保养，外机具有维护检修梯。压缩机、风机等震动部件基座选用防震装置，以减少震动和噪声。除湿机组现场操作，集控显示运行状态。电磁阀采用进口丹麦Danfoss产品。电控箱内元器件布置便于检修。二.设备配置方案与技术说明电源3相，360kVA/380V±15%；50Hz主控程序100%制冷/100%转轮/制冷+转轮/100%加热处理风量18000m3/h转轮除湿风量18000m3/h再生风量6000m3/h吸湿转轮吸湿转轮，蜂窝结构，吸湿介质：硅胶，可耐...
