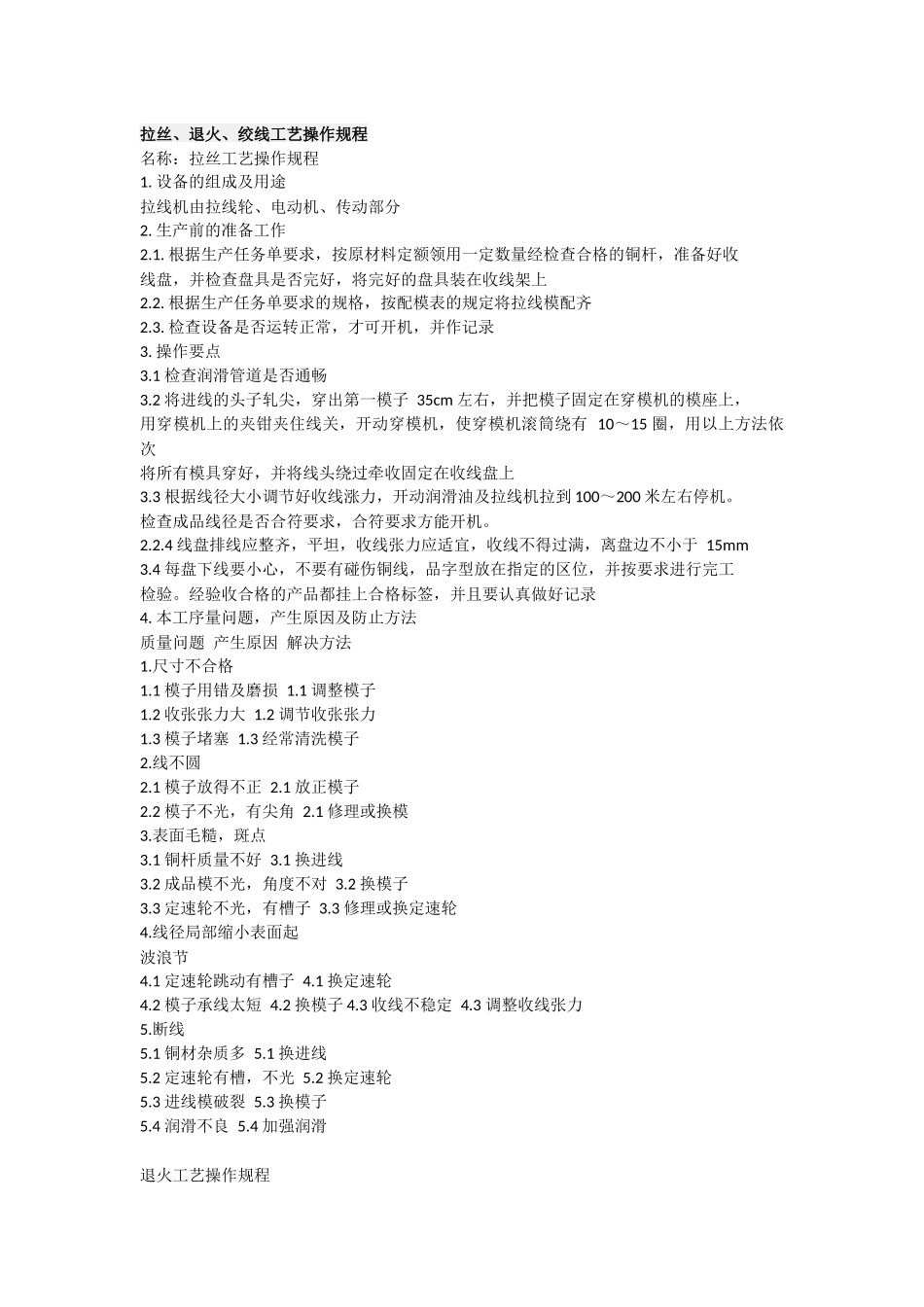

拉丝、退火、绞线工艺操作规程名称：拉丝工艺操作规程1.设备的组成及用途拉线机由拉线轮、电动机、传动部分2.生产前的准备工作2.1.根据生产任务单要求，按原材料定额领用一定数量经检查合格的铜杆，准备好收线盘，并检查盘具是否完好，将完好的盘具装在收线架上2.2.根据生产任务单要求的规格，按配模表的规定将拉线模配齐2.3.检查设备是否运转正常，才可开机，并作记录3.操作要点3.1检查润滑管道是否通畅3.2将进线的头子轧尖，穿出第一模子35cm左右，并把模子固定在穿模机的模座上，用穿模机上的夹钳夹住线关，开动穿模机，使穿模机滚筒绕有10～15圈，用以上方法依次将所有模具穿好，并将线头绕过牵收固定在收线盘上3.3根据线径大小调节好收线涨力，开动润滑油及拉线机拉到100～200米左右停机。检查成品线径是否合符要求，合符要求方能开机。2.2.4线盘排线应整齐，平坦，收线张力应适宜，收线不得过满，离盘边不小于15mm3.4每盘下线要小心，不要有碰伤铜线，品字型放在指定的区位，并按要求进行完工检验。经验收合格的产品都挂上合格标签，并且要认真做好记录4.本工序量问题，产生原因及防止方法质量问题产生原因解决方法1.尺寸不合格1.1模子用错及磨损1.1调整模子1.2收张张力大1.2调节收张张力1.3模子堵塞1.3经常清洗模子2.线不圆2.1模子放得不正2.1放正模子2.2模子不光，有尖角2.1修理或换模3.表面毛糙，斑点3.1铜杆质量不好3.1换进线3.2成品模不光，角度不对3.2换模子3.3定速轮不光，有槽子3.3修理或换定速轮4.线径局部缩小表面起波浪节4.1定速轮跳动有槽子4.1换定速轮4.2模子承线太短4.2换模子4.3收线不稳定4.3调整收线张力5.断线5.1铜材杂质多5.1换进线5.2定速轮有槽，不光5.2换定速轮5.3进线模破裂5.3换模子5.4润滑不良5.4加强润滑退火工艺操作规程1.生产范围罐式退火炉用于铜单线的退火，线径范围：0.40～3.25mm。2开机前准备2.1准备好生产用的量具及工具，并检查校对计量器具是否准确2.2检查吊车，真空泵，仪器，仪表等生产设备是否完好正常，还应检查退火炉中的发热元件有否损坏，如有损坏应及时修理2.3铜单线退火时，应检查退火钢罐是否漏气。如有漏气应清理密封槽及密封胶圈3开机步骤及操作要点3.1将检验好的铜单线用起吊铁钩吊起，缓慢地吊入退火钢罐中，防止碰伤导体3.2将铜单线装满罐后，盖上罐盖，拧紧罐盖螺栓3.3启动真空泵，把真空软管接上退火钢罐阀门，抽真空使真空压力表指未到工艺要求压力时关上阀门，再关真空泵取下软管，再接上二氧化碳软管，打开阀门充二氧化碳使真空压力表指示在工艺要求压力为止。充气时先开气瓶低压阀，后开气瓶高压阀。关气时应先关高压阀，后关低压阀3.4将充好气体的退火钢罐吊入电热炉中，按工艺要求温度进行加热，并接上罐盖冷却水管打开水制，在加热过程中要检查炉温和气压。升温至工艺要求的退火温度后，必须继续保温，保温时间按工艺规定执行3.5将退火钢罐从电热炉中吊出置于地面，让其在空气中冷却至到达工艺要求的自然冷却时间再放入水池中冷却，按工艺要求的浸水时间进行浸水，到达时间后开罐出线，出线要小心轻放，防止碰伤铜线3.5在退火过程中如发现罐内的气压不是逐步上升，而是逐步下降时，说明钢罐漏气，必须采取充二氧化碳等补救措施。在加热过程中若气压上升超过0.1Mpa必须放气至0.01Mpa。以防气压过大使钢罐变形3.6每罐出线都必须按品字形堆放在指定位置，防止碰伤，检查外观质量，并通知检验员抽样检验铜线的机械性能和电性能，经验收合格的产品都挂上合格标签，并且要认真做好记录4质量要求4.1铜单线表面不得有擦伤和碰伤，表面应光亮，不得有氧化变色4.2经退火后的铜单线机械性能和电性能应符合GB3953-83标准的要求5质量门题的产生原因及防止方法（见下表）质量问题产生原因防止方法表面碰伤擦伤1.运输过程中不注意碰伤1.小心运输2.水泥地面不平整擦伤2.修整地面3.进出罐时碰伤3.小心装罐2铜线表面氧化变色1.抽真空不够1.按工艺要求2.铜线表面有油污2.擦去表面油污并反馈拉线工序3.线盘带油3.带油线盘不得退火4.罐盖密封不好4.清理密封槽及更换密封胶圈5.二氧化碳气体不纯5.更.换气体6.出罐时温度过高6按工艺要求...
