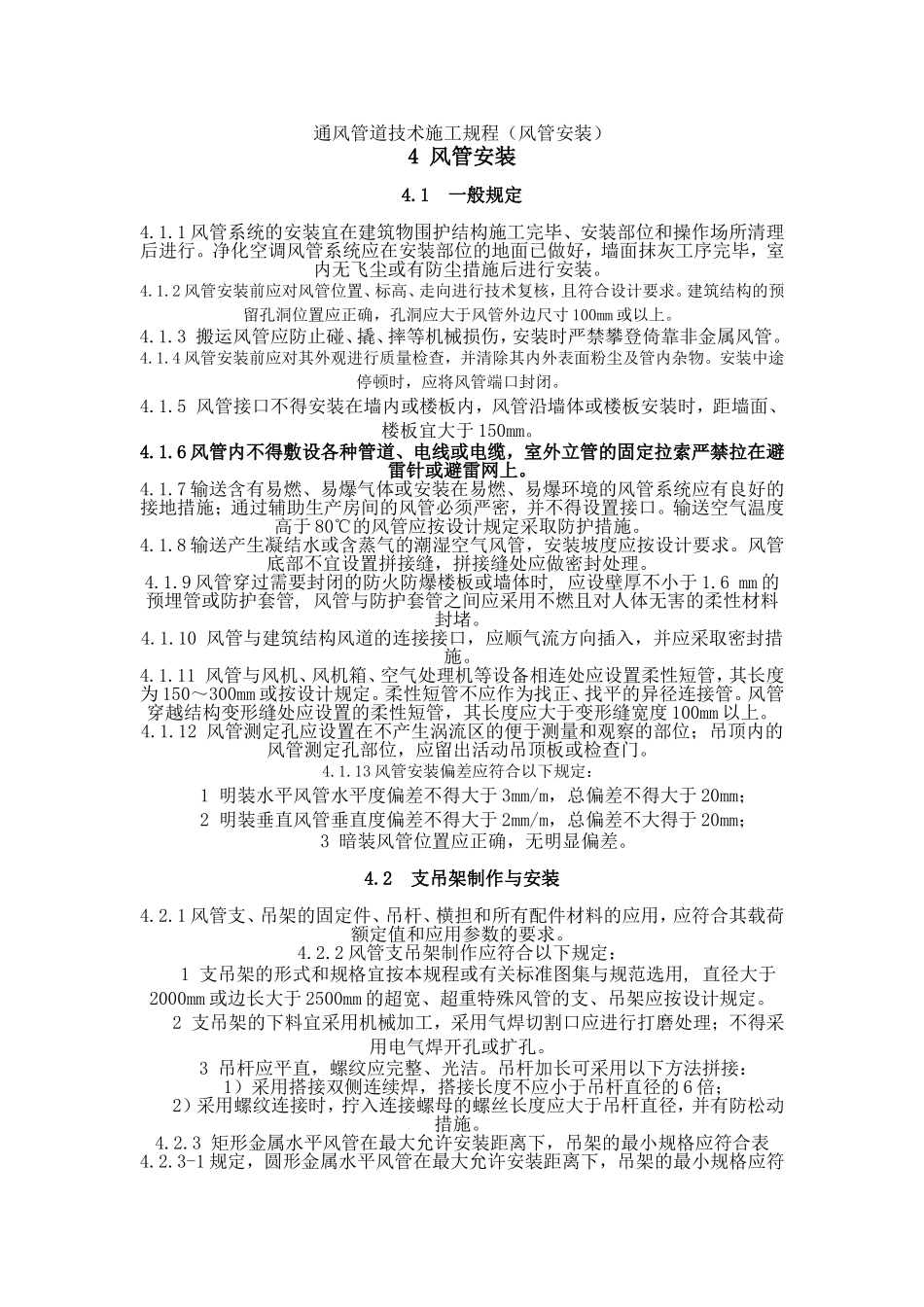

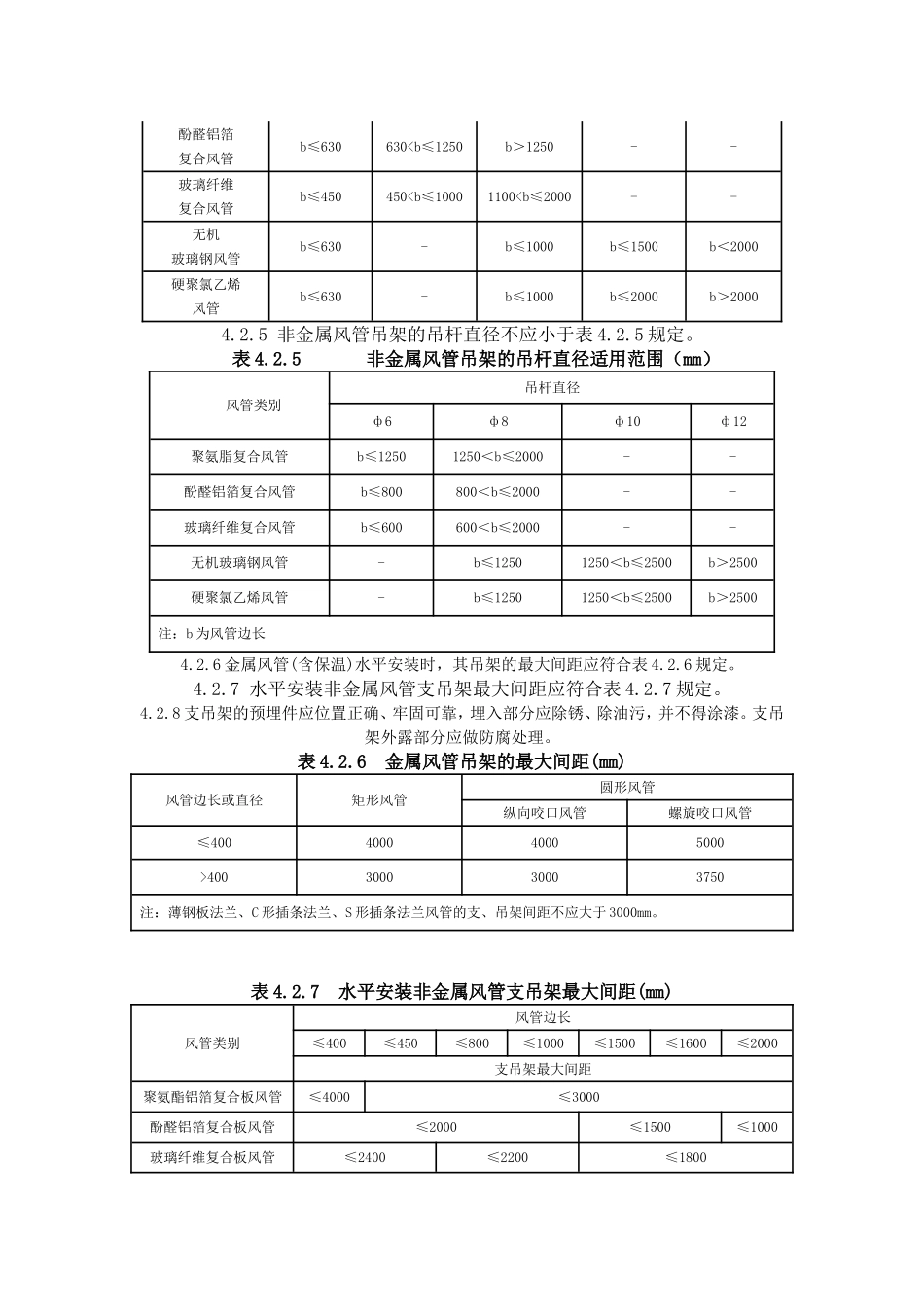

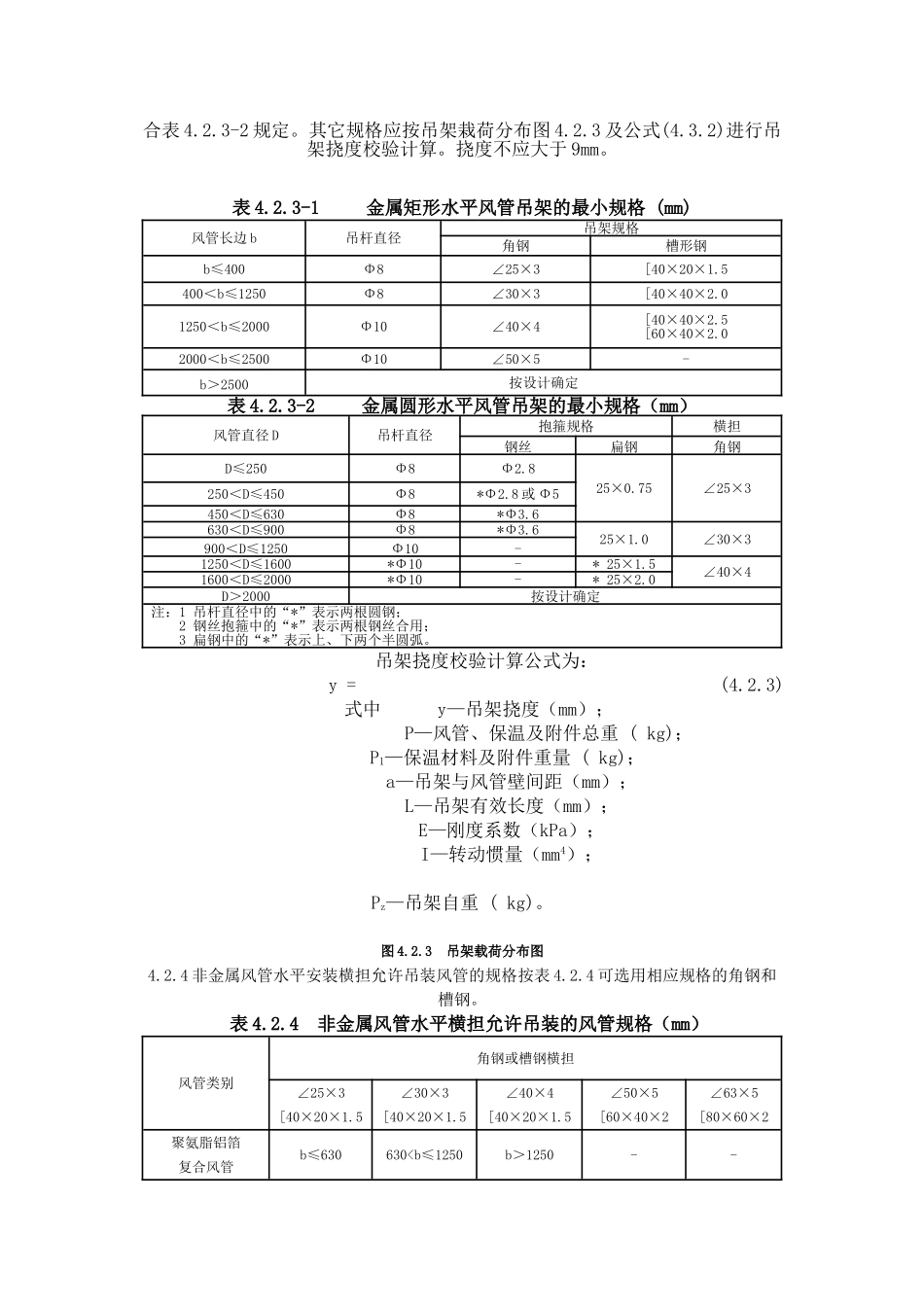

通风管道技术施工规程（风管安装）4风管安装4.1一般规定4.1.1风管系统的安装宜在建筑物围护结构施工完毕、安装部位和操作场所清理后进行。净化空调风管系统应在安装部位的地面已做好，墙面抹灰工序完毕，室内无飞尘或有防尘措施后进行安装。4.1.2风管安装前应对风管位置、标高、走向进行技术复核，且符合设计要求。建筑结构的预留孔洞位置应正确，孔洞应大于风管外边尺寸100mm或以上。4.1.3搬运风管应防止碰、撬、摔等机械损伤，安装时严禁攀登倚靠非金属风管。4.1.4风管安装前应对其外观进行质量检查，并清除其内外表面粉尘及管内杂物。安装中途停顿时，应将风管端口封闭。4.1.5风管接口不得安装在墙内或楼板内，风管沿墙体或楼板安装时，距墙面、楼板宜大于150mm。4.1.6风管内不得敷设各种管道、电线或电缆，室外立管的固定拉索严禁拉在避雷针或避雷网上。4.1.7输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地措施；通过辅助生产房间的风管必须严密，并不得设置接口。输送空气温度高于80℃的风管应按设计规定采取防护措施。4.1.8输送产生凝结水或含蒸气的潮湿空气风管，安装坡度应按设计要求。风管底部不宜设置拼接缝，拼接缝处应做密封处理。4.1.9风管穿过需要封闭的防火防爆楼板或墙体时,应设壁厚不小于1.6mm的预埋管或防护套管,风管与防护套管之间应采用不燃且对人体无害的柔性材料封堵。4.1.10风管与建筑结构风道的连接接口，应顺气流方向插入，并应采取密封措施。4.1.11风管与风机、风机箱、空气处理机等设备相连处应设置柔性短管，其长度为150～300mm或按设计规定。柔性短管不应作为找正、找平的异径连接管。风管穿越结构变形缝处应设置的柔性短管，其长度应大于变形缝宽度100mm以上。4.1.12风管测定孔应设置在不产生涡流区的便于测量和观察的部位；吊顶内的风管测定孔部位，应留出活动吊顶板或检查门。4.1.13风管安装偏差应符合以下规定：1明装水平风管水平度偏差不得大于3mm/m，总偏差不得大于20mm；2明装垂直风管垂直度偏差不得大于2mm/m，总偏差不大得于20mm；3暗装风管位置应正确，无明显偏差。4.2支吊架制作与安装4.2.1风管支、吊架的固定件、吊杆、横担和所有配件材料的应用，应符合其载荷额定值和应用参数的要求。4.2.2风管支吊架制作应符合以下规定：1支吊架的形式和规格宜按本规程或有关标准图集与规范选用,直径大于2000mm或边长大于2500mm的超宽、超重特殊风管的支、吊架应按设计规定。2支吊架的下料宜采用机械加工，采用气焊切割口应进行打磨处理；不得采用电气焊开孔或扩孔。3吊杆应平直，螺纹应完整、光洁。吊杆加长可采用以下方法拼接：1）采用搭接双侧连续焊，搭接长度不应小于吊杆直径的6倍；2）采用螺纹连接时，拧入连接螺母的螺丝长度应大于吊杆直径，并有防松动措施。4.2.3矩形金属水平风管在最大允许安装距离下，吊架的最小规格应符合表4.2.3-1规定，圆形金属水平风管在最大允许安装距离下，吊架的最小规格应符合表4.2.3-2规定。其它规格应按吊架栽荷分布图4.2.3及公式(4.3.2)进行吊架挠度校验计算。挠度不应大于9mm。表4.2.3-1金属矩形水平风管吊架的最小规格(mm)风管长边b吊杆直径吊架规格角钢槽形钢b≤400Φ8∠25×3[40×20×1.5400＜b≤1250Φ8∠30×3[40×40×2.01250＜b≤2000Φ10∠40×4[40×40×2.5[60×40×2.02000＜b≤2500Φ10∠50×5-b＞2500按设计确定表4.2.3-2金属圆形水平风管吊架的最小规格（mm）风管直径D吊杆直径抱箍规格横担钢丝扁钢角钢D≤250Φ8Φ2.825×0.75∠25×3250＜D≤450Φ8*Φ2.8或Φ5450＜D≤630Φ8*Φ3.6630＜D≤900Φ8*Φ3.625×1.0∠30×3900＜D≤1250Φ10-1250＜D≤1600*Φ10-*25×1.5∠40×41600＜D≤2000*Φ10-*25×2.0D＞2000按设计确定注：1吊杆直径中的“*”表示两根圆钢；2钢丝抱箍中的“*”表示两根钢丝合用；3扁钢中的“*”表示上、下两个半圆弧。吊架挠度校验计算公式为：y=(4.2.3)式中y—吊架挠度（mm）；P—风管、保温及附件总重(kg)；P1—保温材料及附件重量(kg)；a—吊架与风管壁间距（mm）；L—吊架有效长度（mm）；E—刚度系数（kPa）；I—转动惯量（mm4）；Pz—吊架自重(k...
