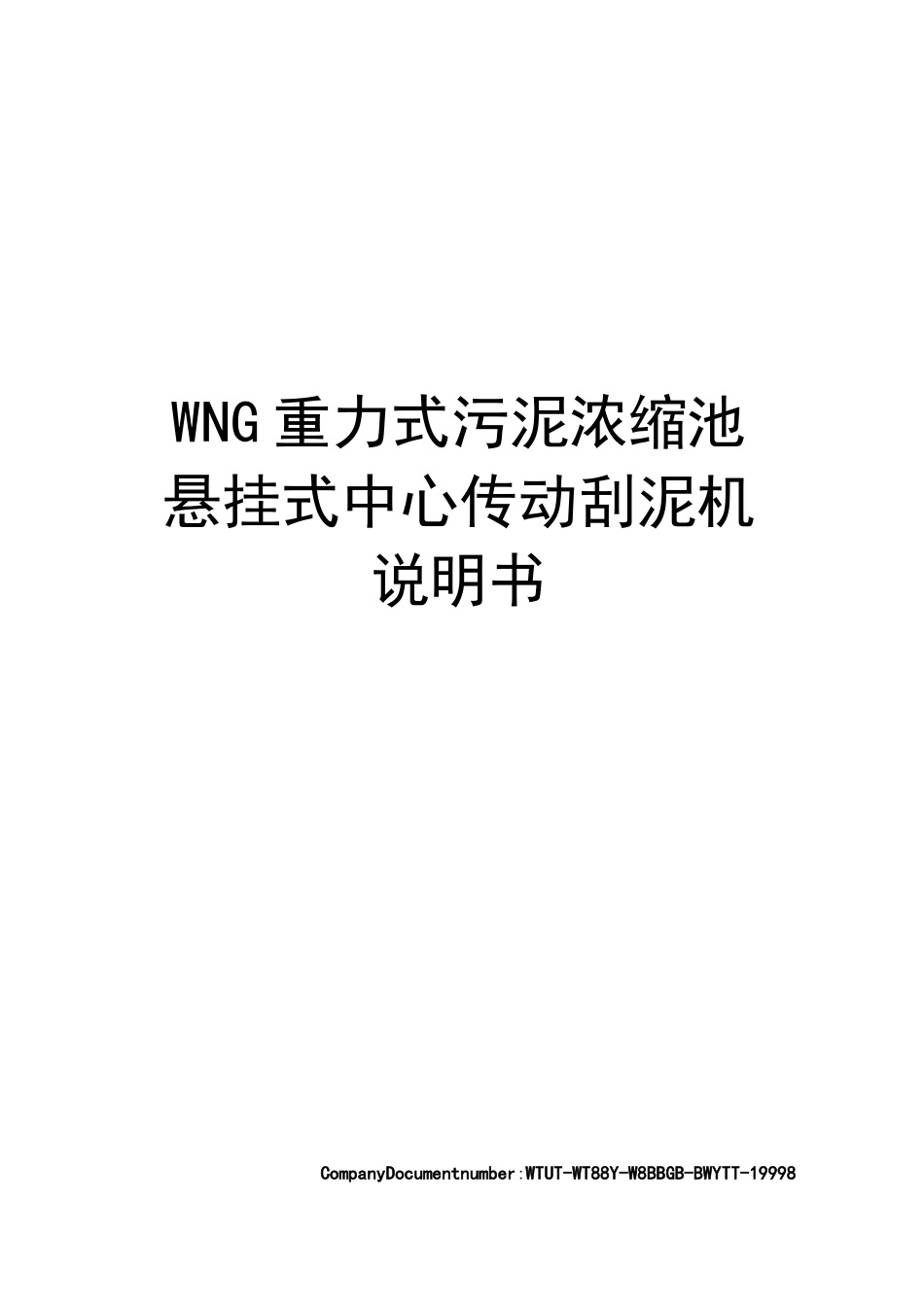

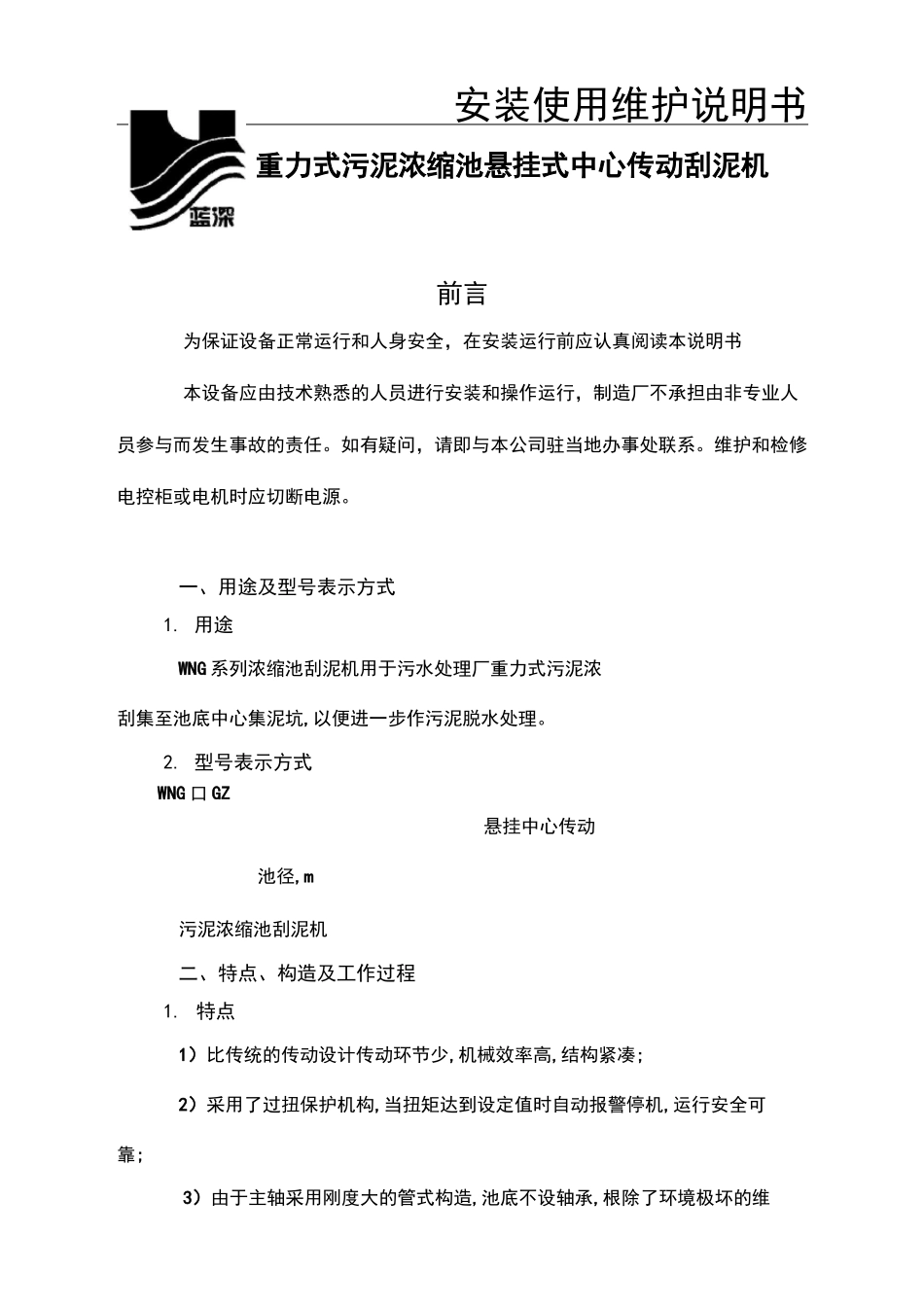

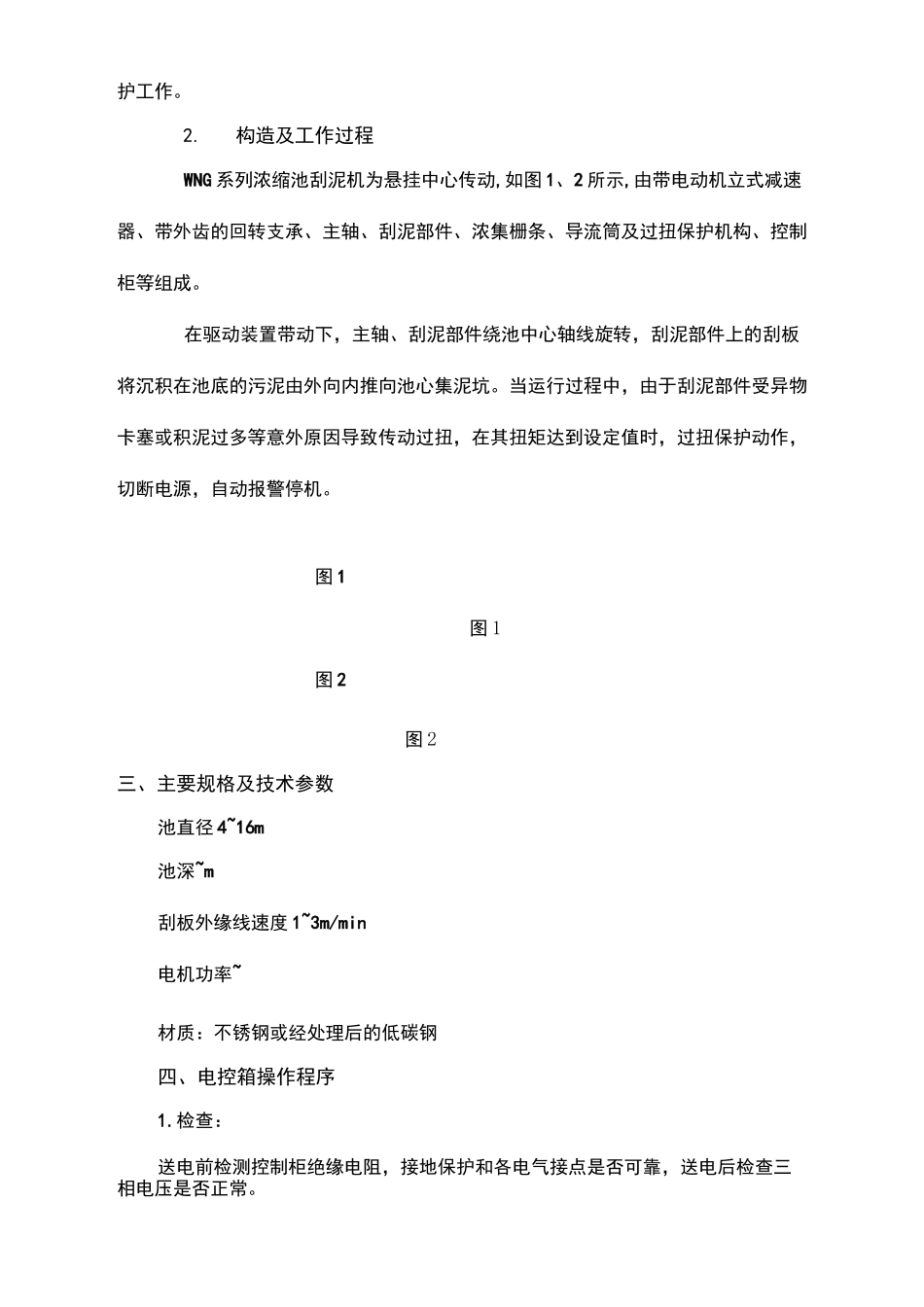

WNG重力式污泥浓缩池悬挂式中心传动刮泥机说明书CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998安装使用维护说明书重力式污泥浓缩池悬挂式中心传动刮泥机前言为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书本设备应由技术熟悉的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故的责任。如有疑问，请即与本公司驻当地办事处联系。维护和检修电控柜或电机时应切断电源。一、用途及型号表示方式1.用途WNG系列浓缩池刮泥机用于污水处理厂重力式污泥浓刮集至池底中心集泥坑,以便进一步作污泥脱水处理。2.型号表示方式WNG口GZ悬挂中心传动池径,m污泥浓缩池刮泥机二、特点、构造及工作过程1.特点1）比传统的传动设计传动环节少,机械效率高,结构紧凑;2）采用了过扭保护机构,当扭矩达到设定值时自动报警停机,运行安全可靠;3）由于主轴采用刚度大的管式构造,池底不设轴承,根除了环境极坏的维护工作。2.构造及工作过程WNG系列浓缩池刮泥机为悬挂中心传动,如图1、2所示,由带电动机立式减速器、带外齿的回转支承、主轴、刮泥部件、浓集栅条、导流筒及过扭保护机构、控制柜等组成。在驱动装置带动下，主轴、刮泥部件绕池中心轴线旋转，刮泥部件上的刮板将沉积在池底的污泥由外向内推向池心集泥坑。当运行过程中，由于刮泥部件受异物卡塞或积泥过多等意外原因导致传动过扭，在其扭矩达到设定值时，过扭保护动作，切断电源，自动报警停机。图1图1图2图2三、主要规格及技术参数池直径4~16m池深~m刮板外缘线速度1~3m/min电机功率~材质：不锈钢或经处理后的低碳钢四、电控箱操作程序1.检查：送电前检测控制柜绝缘电阻，接地保护和各电气接点是否可靠，送电后检查三相电压是否正常。2.操作程序接通电源：合上电源开关QF，电源指示灯亮。（1）开机：按起动按钮ST，刮泥机运行，运行指示灯亮。（2）停机：按停止按钮SP，刮泥机停机，运行指示灯灭。3.事故报警：当电源短路时刮泥机自动停机。缺相、刮泥机过载、过扭等事故发生时刮泥机停机并有信号显示。注：刮泥机过载热继电器动作时按其复位按钮即可复位。说明：1.采用程控『LC）控制方式需在定货时明确提出，否则不予配备，只按常规控制提供；2.根据用户提出的要求确定控制方式，预留有关控制接口电路；3.各种设备控制方式详见随机技术资料。五、安装调试1、在安装回转支承座之前,检测预埋件水平度,使其在整个范围内水平度不超过3mm。2、将三个调整螺钉均布在规定直径的圆周上，并保证此圆与混凝土桥中心孔的同轴度不大于5mm。详图见安装图3、回转支承座安装时应用三个调整螺钉调整其高度和水平度，保证回转支承座底面与桥顶面预埋件的距离在45〜55mm之间，调整水平度时，选取上主轴上法兰平面为调整基面，在100mm范围内水平度为，全部范围内不超过4、调好水平度之后，定位固定螺栓并焊好，在预埋件与回转支承座之间注入二次混凝土，固结后收紧螺栓。5、池底面二次混凝土应在刮泥机试转后施工，为保证刮泥效果，池底面二次混凝土应在刮泥机转动（人工）时以木刮板找正。6、预紧联接减速机与反力矩臂的螺栓，在整机试转5~10分钟后，再拧紧螺栓。7、大轴承用钙基脂润滑，回转支承与小轴承用N10号油润滑。回转支承座里的润滑油高度至油标1/4高度处，当油标看不到油时须加油至上述位置。也可以根据现场情况再加注润滑油，总之，保证回转支承滚珠有油润滑。8、测扭装置在出厂之前调定，如现场需调整，应根据厂方提供数据设定，一旦调好之后，其他人员不得擅自更改。9、污泥进水管与主轴、导流筒之间必须保证有足够的运行距离碰撞，以避免碰撞。10、安装顺序：回转支承座T回转支承T上主轴T小轴承T小齿轮T回转支承座盖T减速机T测扭装置T导流筒、下主轴—刮泥臂—栅条组—短管—拉索T刮板六、维护1、减速机按其产品说明书进行日常维护和定期更换润滑油;2、回转支承按其产品说明书进行日常维护；3、根据水质和大气污染情况定期检查防腐油漆层的状况，必要时重新油漆；售后服务名称地址邮编固定电话北京北京市朝阳区安立路68号阳光广场C3-601室100101上海上海徐汇区中山南二路999弄2号2A室200030广州广州市同和中路梅花园...
