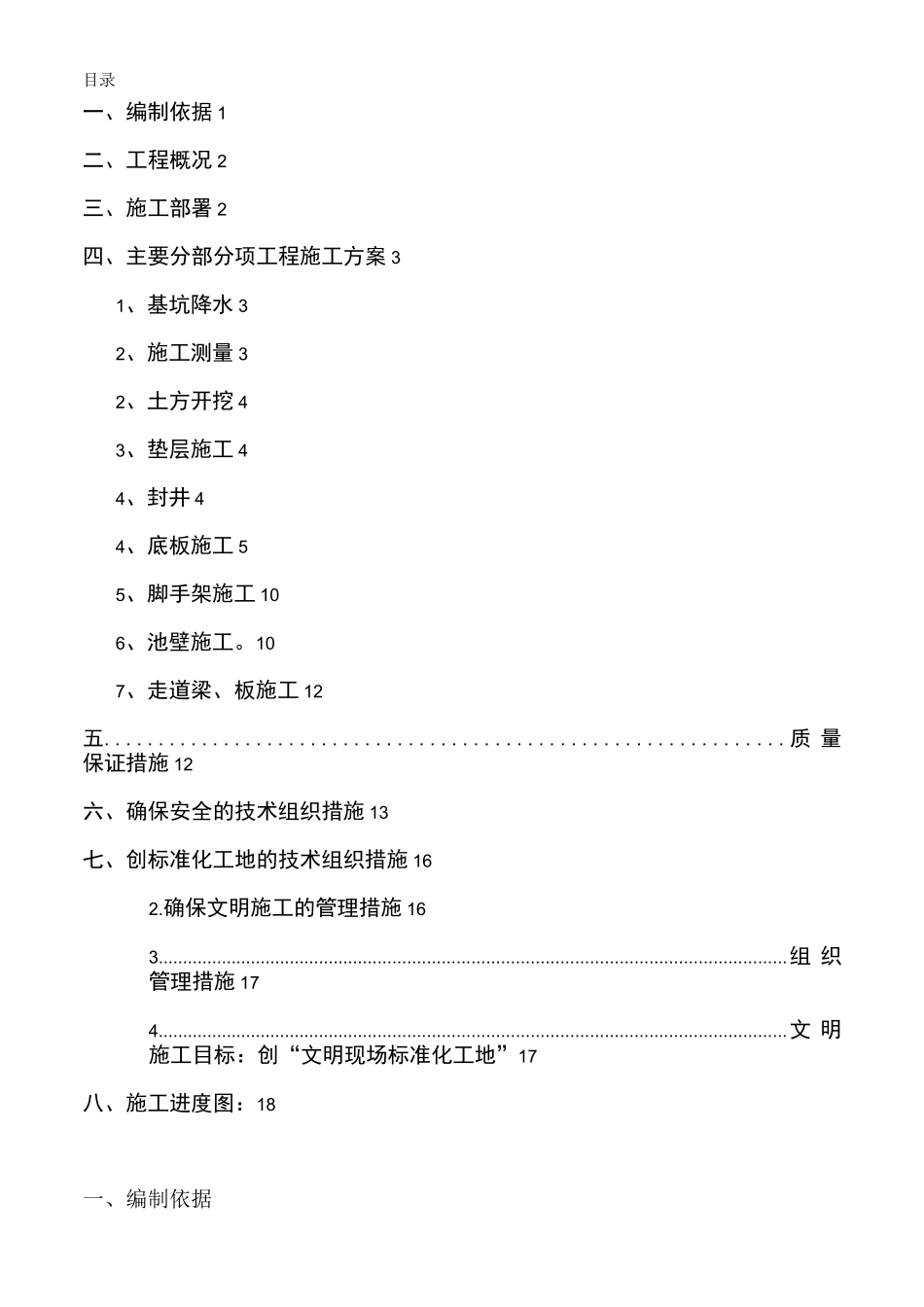

目录一、编制依据1二、工程概况2三、施工部署2四、主要分部分项工程施工方案31、基坑降水32、施工测量32、土方开挖43、垫层施工44、封井44、底板施工55、脚手架施工106、池壁施工。107、走道梁、板施工12五...............................................................质量保证措施12六、确保安全的技术组织措施13七、创标准化工地的技术组织措施162.确保文明施工的管理措施163................................................................................................................................组织管理措施174................................................................................................................................文明施工目标：创“文明现场标准化工地”17八、施工进度图：18一、编制依据《建筑地基基础工程施工质量验收规范》(GB50202-2002)《混凝土结构工程施工质量验收规范》(2010年版)(GB50204-2002)《建筑基坑支护技术规程》(JGJ120-2012)《给排水水构筑物施工及验收规范》(GB50141-2008)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《施工临时用电安全技术规范》(JGJ46-2005)《建筑施工机械安全使用规范》(JGJ133-2001)11G101-1、2混凝土结构施工图图集上海市政总院提供的相关结构施工图纸二、工程概况本工程抗震设防烈度为8度，抗震等级二级，建筑结构施工基准期为50年。地基设计等级为丙级。本构筑物基础持力层为③层粉细砂，承载力特征值为150KPa；或③-1粉质粘土层，承载力特征值为130KPa；开挖到设计基底标高，勘察单位查看地质情况后确定是否按图纸500mm厚中粗砂换填施工。设计±0.000标高为1111.7，设计基底标高为1108.05，根据地勘报告，地下水位平均标高为1108.7，必须进行降水后方可进行基坑土方开挖；池子为半地下结构，地下3.55m(包括底板)，地上3.1m。氧化沟为一池两座，构筑物面积128X102.3m,横向第1、4条为引发缝，第2、3条为完全缝，纵向两条全部为引发缝；底板厚550mm，池壁厚300〜500mm。设计现浇钢筋砼强度等级：垫层混凝土强度等级C20(防腐)；填料为C15，底板和池壁混凝土等级C30(F150S8)。钢筋全部采用抗震钢筋。三、施工部署3.1施工人员序号项目经理部人员计划各施工队(班组)人员计划1项目经理1人施工队负责人各工种管理人员5人2技术负责4人钢筋加工、安装焊工5人、钢筋工50人3质检员2人模板安装木工20人4安全员2人浇筑混凝土混凝土工10人5材料员2人脚手架搭设架子工10人6资料员2人杂工10人7合计13人合计105人3.2主要施工机械/仪器设备名称单位数量备注塔吊台1对材料的运送挖掘机台3挖土方铲运机台1平场地装载汽车台6运土方切割机台2对钢筋加工弯曲机台2对钢筋加工调直机台2调直钢筋电焊机台2闪光对焊连接钢筋振动棒台10振捣混凝土全站仪台1对坐标定位水准仪台2高程水准测量注：混凝土采用商品混凝土，汽车泵和混凝土运输车由搅拌站提供四、主要分部分项工程施工方案1、基坑降水确定采用无砂混凝土大口井降水，视管井降水效果辅助轻型井点抽水及明排方法进行基坑降水，采用基础均匀分布井点降水，井深25m，井点管间距20.0米，降水水位至基底以下1000mm。（具体方案见深基坑开挖降水及基坑支护专项施工方案）2、施工测量1）测量依据根据业主提供的测量控制点，严格执行《工程测量规范》（中华人民共和国国家标准GB50026—2007）。2）仪器选择Z00M30-2”全站仪一台；TA-32水准仪3台；50m钢尺、普通水准尺；上述仪器须经有资i-HE：P7T7~4E匸Z质的检定单位检定合格且在有效使用期内。3）施测方法根据工程特点，根据规划局提供的建构筑物内墙轮廓点，引出3个永久坐标控制点。1、高程控制测量基础施工完后，以现场水准点为依据采用往返水准测量的方法，用水准仪引测到施工地点，为避免累积误差，每个施工层的标高均以引测的水准点为基准点。2、垂直度的控制垂直度是池体结构施工质量控制的主要项目之一，采用经纬仪进行垂直度的控制，总高度误差不超过10mm。4）沉降观测由于基础开挖前要进行降水，对周边有影响的建构筑物设沉降观测点，使用二等水准测量，每隔一段时间进行沉降观测，...
