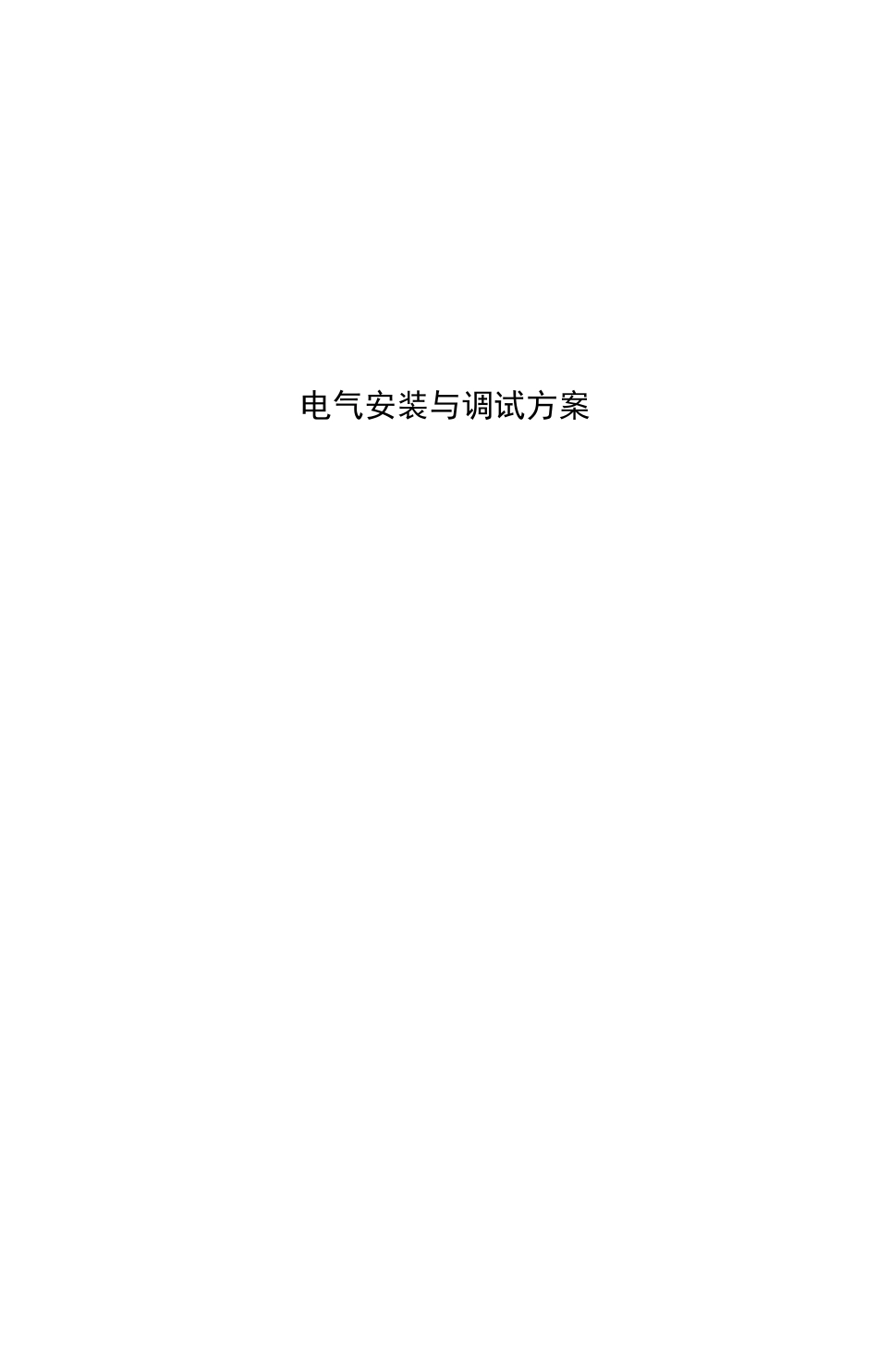

电气安装与调试方案VIP专享VIP免费

电气安装与调试方案築龍網zhulong.com築龍網zhulong.com建筑资料下载就在筑龙网41编制依据《电气装置安装工程电力变压器.油浸电抗器、互感器.母线装置施工及验收规GBJ148-90築龍網zhulong.com築龍網zhulong.com6築龍網zhulong.com7築龍網zhulong.com8築龍網zhulong.com建筑资料下载就在筑龙网96主要分项工程施工方法及技术要求6.1变压器安装主要安装工艺流程如下：施工准备I-恻量划线基础制安I-废压器本体安装I-废压器接地按照设计文件进行测量划线，对基础进行验收，基础的中心与标高应符合工程设计需要。用［10#制作设备基础。开箱检査时，应重点检査设备出厂合格证明及产品技术文件是否齐全。设备应有铭牌、型号规格应和设计相符，附件、备件核对装箱单应齐全。变压器外表无机械损伤，无锈蚀，并填写“设备开箱检査记录”。变压器基础应水平，本体安装牢固，设备接地点应可靠接地，其套管中心线应与封闭母线安装中心线相符。变压器调试受电另编写施工方案。6.2低压柜盘安装本工程低压柜盘、软起动器数量较大，应引起高度重视。主要安装工艺流程如下:A、电气盘柜的基座制作按设计要求选取型钢，将型钢矫直后再下料制作，将做好的底座焊在土建的预埋件上，底座保持平整，其水平度应保证在允许范围内。B、运输时，采用车辆和机械，要用麻绳将盘牢固地固定在车上，运输和就位时防止盘的倾倒，防止磕碰，避免电器件、仪表、油漆的损坏。盘运到现场后，请业主参加，双方进行开箱检査，并做好开箱检査记录。主要检査内容为盘及元件的规格、型号，应符合设计要求。配电柜元件和配备件齐全，出厂资料、试验报告、合格证齐全。元件无损坏发霉受潮。分清施工备件和二年生产备件，注意专用工具使用及保护。C、注意盘的标高，盘的进线和出线口，便于电缆的引入及引出，盘固定可靠，接地良好，盘、柜门、抽屉的开启灵活，不得碰及其他设备及工艺管道，不得妨碍生产人员的通行。6.3配电箱、控制箱、操作柱安装配电箱、控制箱、操作柱安装主要安装工艺流程如下：築龍網zhulong.com建筑资料下载就在筑龙网1011母排最小弯曲半径平弯50X5mm及其以下2b125X10mm及其以下2.5b立弯50X5mm及其以下1.5a125X10mm及其以下2a注：旷铜母排宽度；b-铜母排厚度铜母排扭转90°,其扭转部分长度不应小于铜母排宽度的2.5倍；多片铜母排弯制时弯曲程度应一致，铜母排应减少直角煨弯，弯曲处不得有裂纹及明显的折皱。G、铜母排对口焊接要有35°-46°的坡口，l・5-2mm的钝边，焊口应平直，其弯折偏移不应大于1/500,中心线偏移不得大于0.5mm,每个焊缝应一次焊完，焊工必须有合格证。H、铜母排接触面加工后必须保持清洁，并涂以电力复合脂，铜母排的接触面应连接紧密，连接螺栓应用力矩扳手紧固，并达到力矩值的要求。6.5电机安装电机安装配合设备安装专业进行，其调整试验及送电试车见后述。A、安装前对电机进行外观检查，电机应完好，附件、备件齐全，并无损伤。高低压电动机除非质量可疑或超过出厂保证期限及试运转时有异常情况，一般不作抽芯检査。高压异步电动机施工另编有施工方案可遵循。B、对绝缘不符合要求的电机需要进行干燥，直至满足规程要求为止。一般采用直流或低压交流通电法干燥，需编写干燥方案。高压电气安装另有施工方案。6.6起重机电器安装起重机电器安装配合工艺设备安装专业进行。A、安全型滑接线连接平直，支架夹安装牢固，其间距应小于3m。B、安全式滑接线支架的安装，当设计无规定时，宜直接焊在轨道下的垫板上。C、滑接器沿滑接线全长可靠地接触，能自由无阻地滑动，在任何部位滑接器的中心性（宽面）不应超出滑接线的边缘。D、起重机交接验收时，应进行无负荷试运，1・25倍额定负荷的静负荷试运和在築龍網zhulong.com建筑资料下载就在筑龙网121.1倍额定载荷下分别进行各机械的动负荷试运。在整个试验过程中，电气装置均应正常工作，并测取各电动机的运行电流。&7电缆梯架、桥架安装电缆梯架、桥架安装主要工艺流程如下:电缆槽（梯）架在无吊顶处采用沿梁底吊装或靠墙安装，在有吊顶处的公共场所,则结合结构构件并考虑建筑美观和维修方便，釆用靠墙、柱支架或屋架下弦构件处安装的方法。电缆槽...
