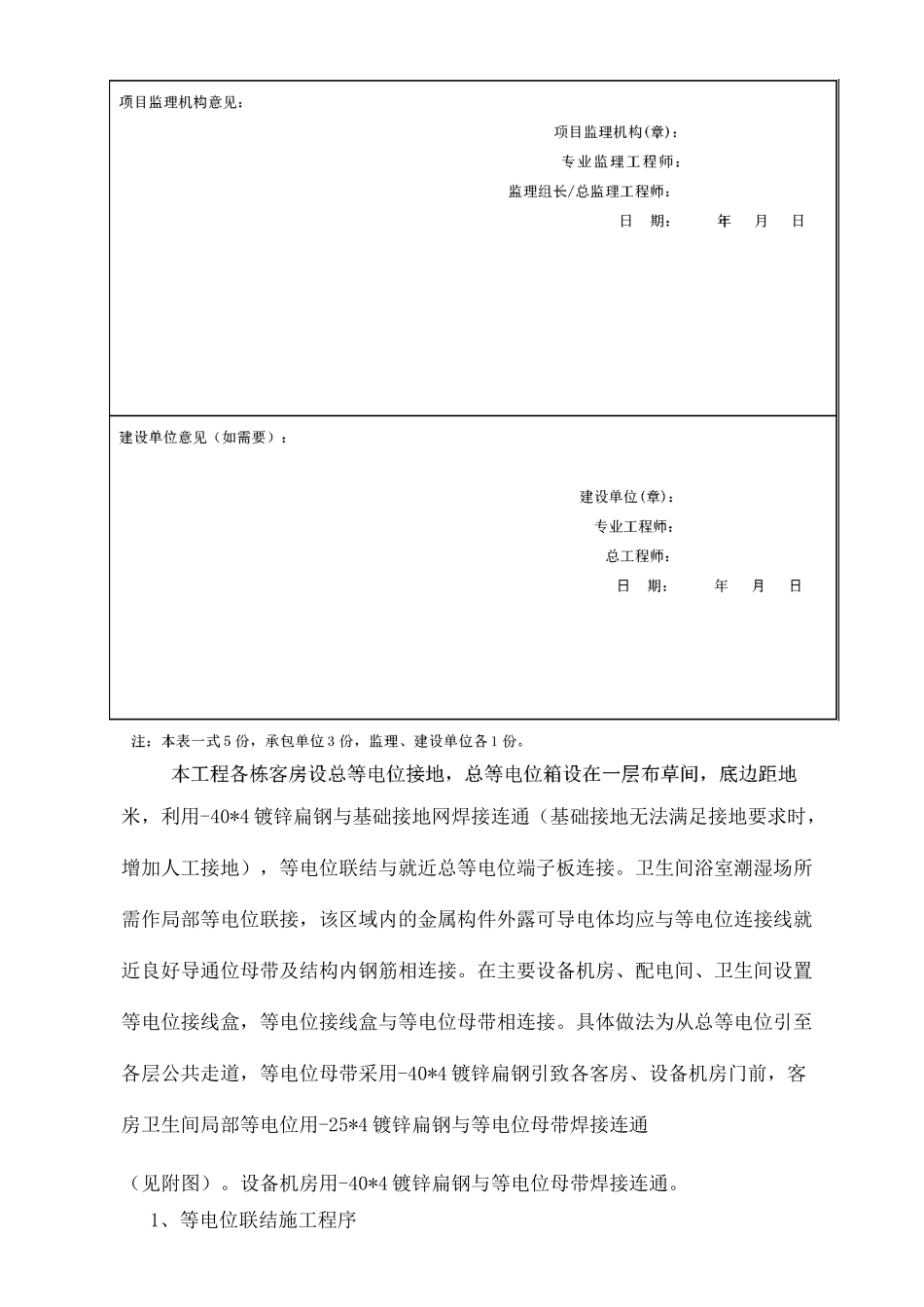

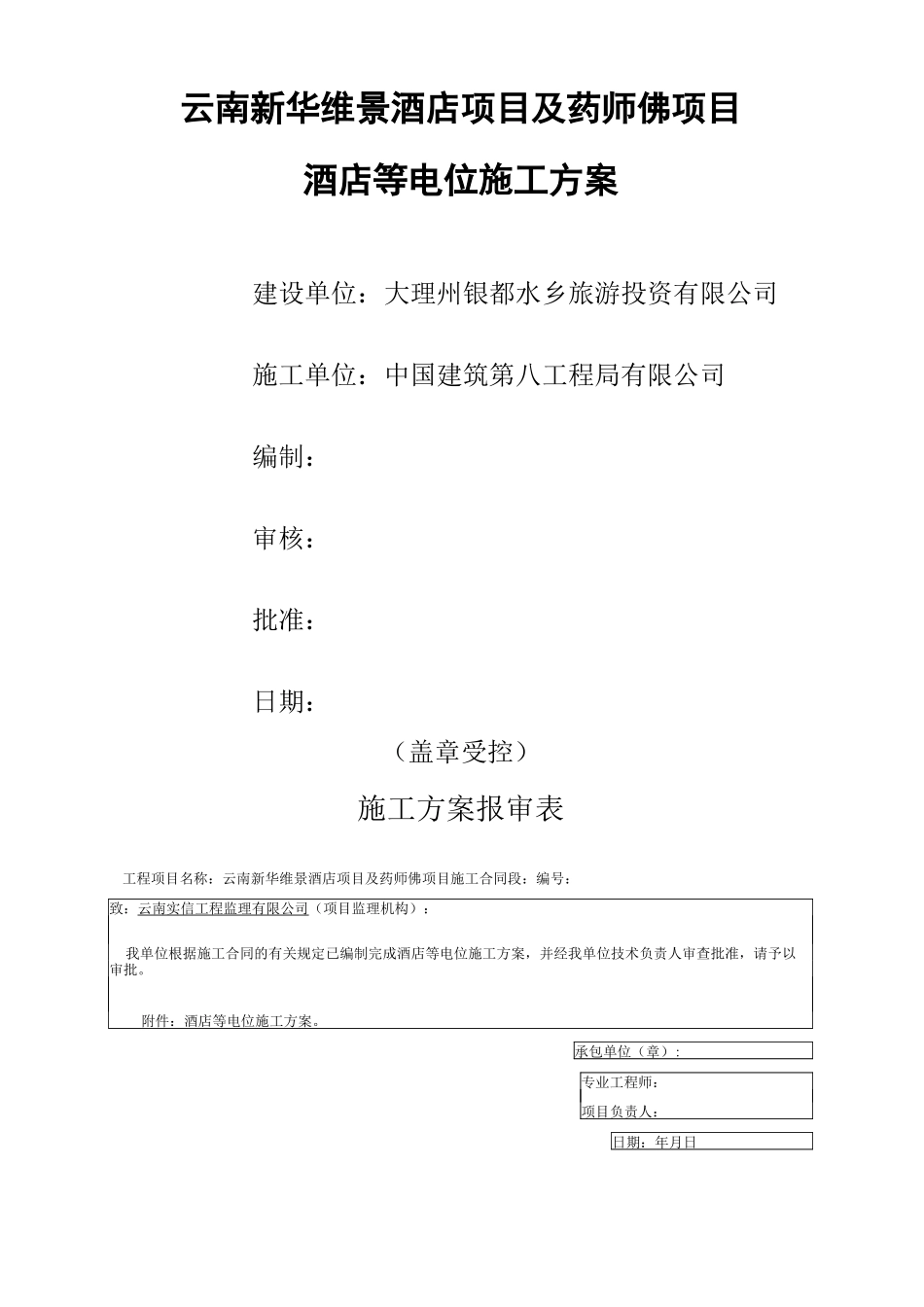

等电位施工方案Documentserialnumber[NL89WT-NY98YT-NC8CB-NNUUT-NUT108]云南新华维景酒店项目及药师佛项目酒店等电位施工方案建设单位：大理州银都水乡旅游投资有限公司施工单位：中国建筑第八工程局有限公司编制：审核：批准：日期：（盖章受控）施工方案报审表工程项目名称：云南新华维景酒店项目及药师佛项目施工合同段：编号：致：云南实信工程监理有限公司（项目监理机构）：我单位根据施工合同的有关规定已编制完成酒店等电位施工方案，并经我单位技术负责人审查批准，请予以审批。附件：酒店等电位施工方案。承包单位（章）:专业工程师：项目负责人：日期：年月日米，利用-40*4镀锌扁钢与基础接地网焊接连通（基础接地无法满足接地要求时，增加人工接地），等电位联结与就近总等电位端子板连接。卫生间浴室潮湿场所需作局部等电位联接，该区域内的金属构件外露可导电体均应与等电位连接线就近良好导通位母带及结构内钢筋相连接。在主要设备机房、配电间、卫生间设置等电位接线盒，等电位接线盒与等电位母带相连接。具体做法为从总等电位引至各层公共走道，等电位母带采用-40*4镀锌扁钢引致各客房、设备机房门前，客房卫生间局部等电位用-25*4镀锌扁钢与等电位母带焊接连通（见附图）。设备机房用-40*4镀锌扁钢与等电位母带焊接连通。1、等电位联结施工程序（1）总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；（2）局部等电位联结：对供局部等电位联结的接地母线位置检查确认，才能安装焊接局部等电位联结端子板，按要求做局部等电位联结；（3）对特殊要求的建筑金属屏蔽区域，在区域施工完成，经检查确认，才能与接地线连接。2、电气专业设施等电位施工（1）低压配电系统的接地型式采用TN-S，从低压配电屏或进线配电箱开始，PE线与N线分开敷设，互相绝缘。开关柜、配电屏（箱）、电缆桥架（线槽）、封闭母线外壳及各种用电设备的金属外壳、金属支架、插座的接地孔，均用接地（PE线）线可靠相连，与接地装置连通。（2）各弱电系统线路引入处均装设过电压保护装置。（3）各层机房（水泵房、空调机房、各楼层配电间、通讯机房、网络机房、各楼层弱电间等）采用-40*4镀锌扁钢作室内等电位连接线，连接到总等电位接地端子。（4）结构施工过程中，要按设计图纸的要求，在指定的位置设置接地预留板。接地板与作为接地引上线的结构主筋或钢柱焊接。进户电缆保护管以及进户电缆金属铠装外皮在进出建筑物处，就近与接地预留板相连。各专业进户管道以及电气专业进户电缆保护管等电位做法。3、非电气专业设施等电位施工1）卫生间等电位联结卫生间内作等电位连接，局部应与等电位端子箱LEB中的端子连接。卫生间在距地设一等电位端子箱，至金属管道、电热器水管接地线采用PVC20管内穿BVR-4?铜线（黄绿双色）可靠联接，每根联接线均由等电位端子箱单独接出。接地线联接后，墙面引出管口、接线盒及时封堵或封盖。（2）所有竖直安装的金属管道的顶端和底端用不小于BV-16?的接地线与防雷装置连接。（3）建筑物层内的金属结构、设备的金属外壳、水平金属管道等均用BV-16?的接地线或-25*4镀锌扁钢与本层室内等电位连接板连接。计量表或阀门等电位跨接线，抱箍与管道连接处的接触面须刮拭干净，安装完毕后刷防护漆，抱箍内径等于管道外径。（4）净距小于100mm的平行或交叉的管道，每30m或在交叉处用BV-16?的接地线跨接。（5）风管软接处、水管橡胶软接头进行等电位联结。风管软接头用不小于6?的铜塑软线连接，并与接地装置可靠连接。4、等电位接地线截面的选择接地线截面的选择除符合以上设计要求外，等电位接地线线最小截面应符合下表2.13.6-1要求。表2.13.6-1等电位联结线导体截面选择表类别总等电位联结线局部等电位联结线辅助等电位联结线截面6铜线有机械保护时铜线有机械保护时铜线无机械保护时4铜线无机械保护时4铜线50铁16铁16铁5、等电位接地系统测试本工程实施总等电位联结。建筑物内设置总等电位联结端子箱，将供电系统保护干线、建筑设备专业管道入口干管、电缆金属外皮、建...
