水质自动监测站建设方案VIP免费

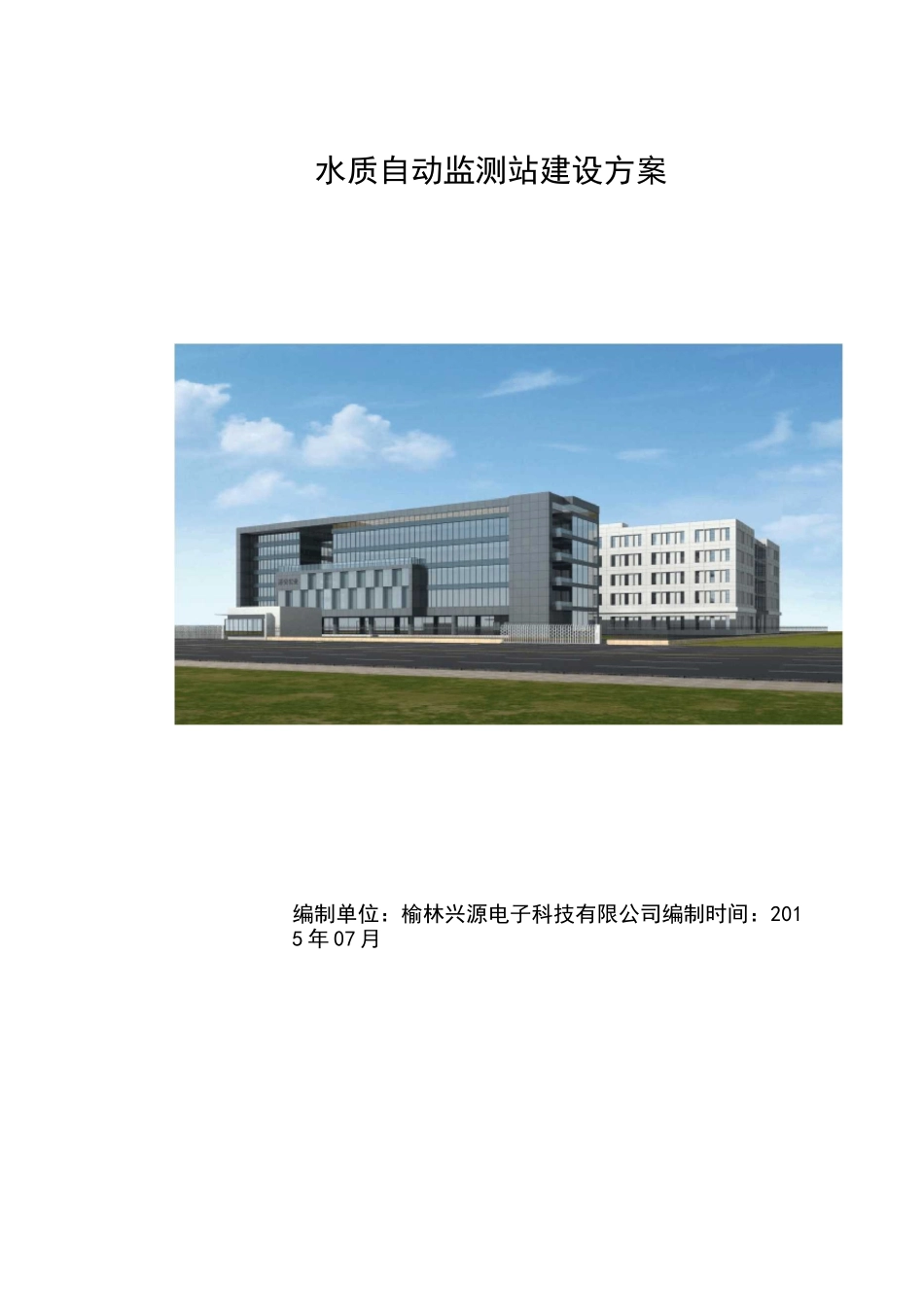

水质自动监测站建设方案_第1页
1/19

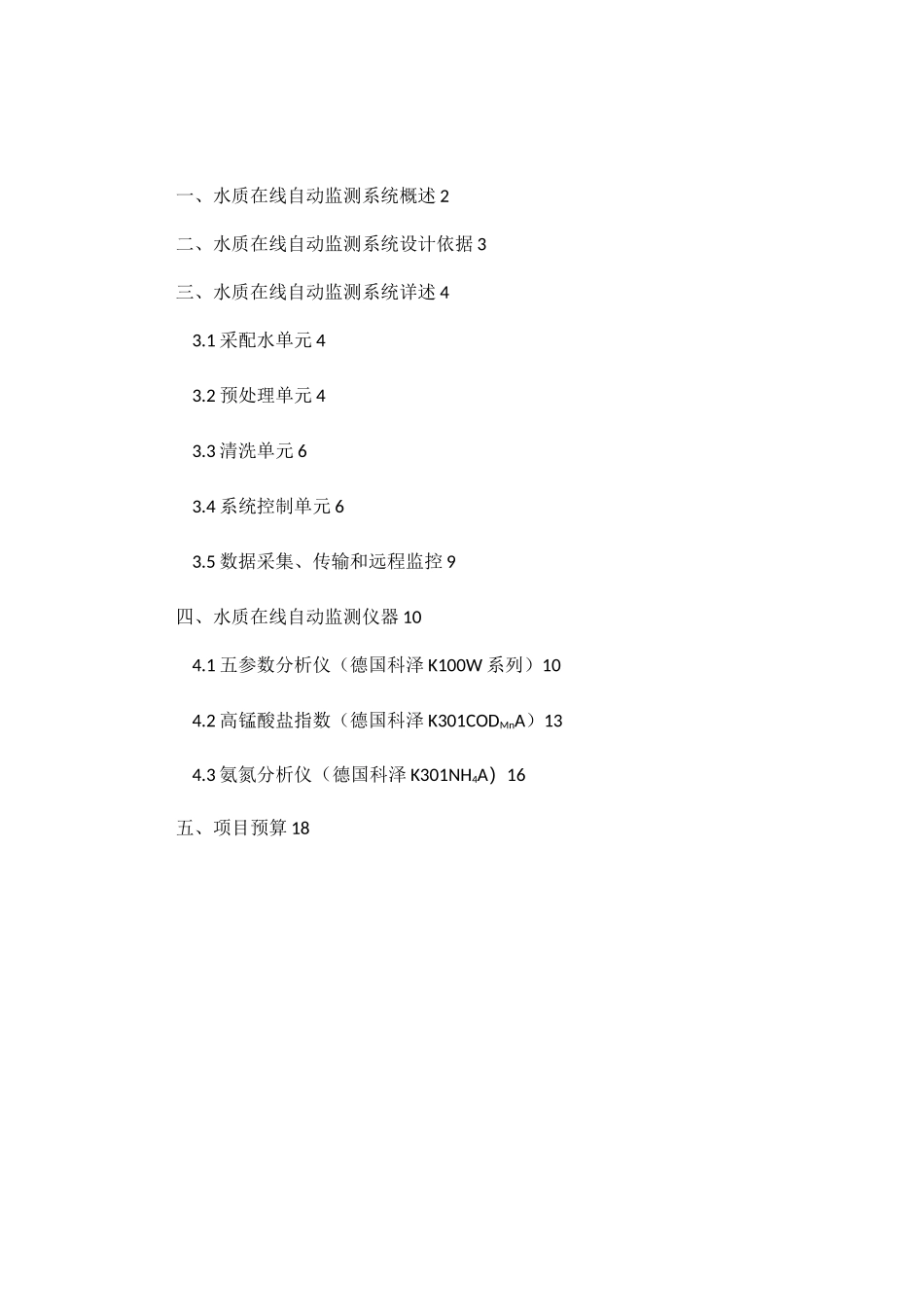

水质自动监测站建设方案_第2页
2/19
水质自动监测站建设方案_第3页
3/19
水质自动监测站建设方案编制单位:榆林兴源电子科技有限公司编制时间:2015年07月一、水质在线自动监测系统概述2二、水质在线自动监测系统设计依据3三、水质在线自动监测系统详述43.1采配水单元43.2预处理单元43.3清洗单元63.4系统控制单元63.5数据采集、传输和远程监控9四、水质在线自动监测仪器104.1五参数分析仪(德国科泽K100W系列)104.2高锰酸盐指数(德国科泽K301CODMnA)134.3氨氮分析仪(德国科泽K301NH4A)16五、项目预算18一、水质在线自动监测系统概述二、水质在线自动监测系统设计依据三、水质在线自动监测系统详述经过滤沉淀的泥沙定期排放),然后经KL过滤器精密过滤后进入分析仪表。精密过滤采用旁路设计,根据不通分析仪对水样的具体要求,分别选用盘式过滤器KL50和板式过滤器KL90,它与仪表共同组成分析单元。其特点主要表现在以下几方面:•水样预处理既要消除干扰仪表分析的因素,又不能失去水样的代表性。•具备自动反清(吹)洗功能,预处理单元的自动运行及定时反清(吹)洗由控制系统控制,并能够在中心站计算机的控制画面中通过指令来切换预处理单元是处于自动运行状态还是反清(吹)洗状态。•预处理单元能在系统停电恢复并自动启动后按照采集控制器的控制时序自动启动。•由于预处理单元关系到整个仪表分析系统的可靠性,因此预处理的阀组件须采用进口气动阀或电磁阀。附:KL50和KL90技术参数及图片1、板式过滤器(KL90)技术参数:膜材料:PVC-H面积:1200cm2工作温度:0〜45°C最大气压:0.1bar工作流量:100〜200L/h出口管径:©2/©4mm尺寸:460X240X10mm2、圆盘过滤器(KL50)技术参数:膜面积:55cm2膜直径:©95m工作流量:100〜200L/h最大工作压力:6bar进水管径:©10/©12mm出口管径:©6/©8mm3・3清洗单元清洗单元分成两个部分:■自来水单元:自来水单元由自来水进样系统和自来水压力检测系统构成,自来水检测系统检测自来水压力,如果达不到设定要求,自动停止自来水清洗单元运行,系统其他部分仍维持正常运行。当自来水恢复正常时,自动恢复自来水清洗单元功能。■纯水单元:纯水单元由增压泵,反渗透,离子交换系统,纯水箱组成。自来水经过过滤,杀菌,吸附作用,制取纯水,纯水制取量由纯水箱液位控制,达到高液位时,自动停止纯水制作。纯水可根据用户要求定时自动更新,保持纯水达到10兆电阻率的要求。3・4系统控制单元在线水质自动监测系统采用西门子公司的S7-200可编程控制器作为自动监测系统的核心控制部件。可编程控制器(ProgrammableController),简称PLC。它以微处理器为核心,集自动化技术,计算机技术,通信技术为一体,目前广泛应用于自动化控制的各个领域中。可编程控制器具有可靠性高,抗干扰能力强,体积小,使用方便,编程简单,易于掌握等特点。根据使用经验,特别选用了西门子公司的S7-200系列可编程控制器这款可靠性和信价比极高的产品作为在线水质自动监测系统的核心控制部件。目前运行于全国各个水质自动监测站中,运行情况良好。系统具备存贮数据的功能,具有断电保护功能,并能记录断电状态,同时具备故障报警记录、事故追忆的功能,具备手动、自动、远程切换、安全联锁的功能。现场可就地控制系统进入自动、手动运行状态,手动运行状态下可强制单个控制设备或单元启动或停止,完成手动运行或手动调试。按规定程序启动或关闭系统,全程监控系统各单元的运行状况。采集分析数据、切换运行程序、控制单元操作和响应故障报警。、中心站+子站現境/3・5数据采集、传输和远程监控水质监控系统结构图如上所示,我们的系统主要包括子站数据采集系统,中心站管理系统两个部分。子站数据采集系统:在每个监测子站设置一台工控机用于现场和远程控制,负责采集各仪表的数据;同时将数据远程发送到中心站系统里,以及其它各级水质数据管理系统。中心站管理系统:采集被托管的各子站的数据,对数据进行汇总,分析,报表处理;同时对各子站进行有效的监控,用命令对子站进行返控操作。3.6辅助单元辅助单元包括:防雷系统、稳压电源系统、UPS系统、纯水制备系统、臭氧除藻系统、空气压缩系统、系统专用工具等配套设施。四、水质...
