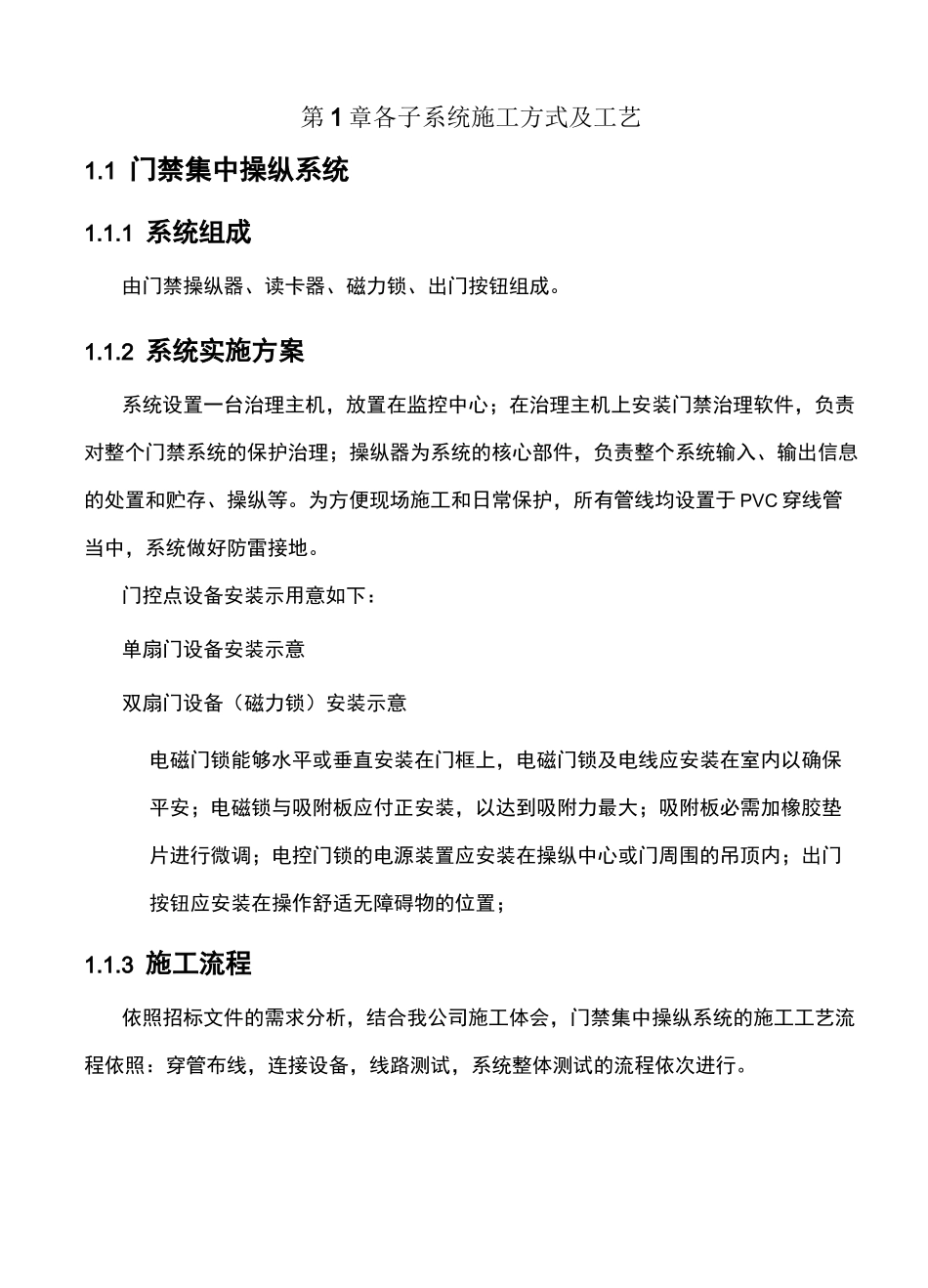

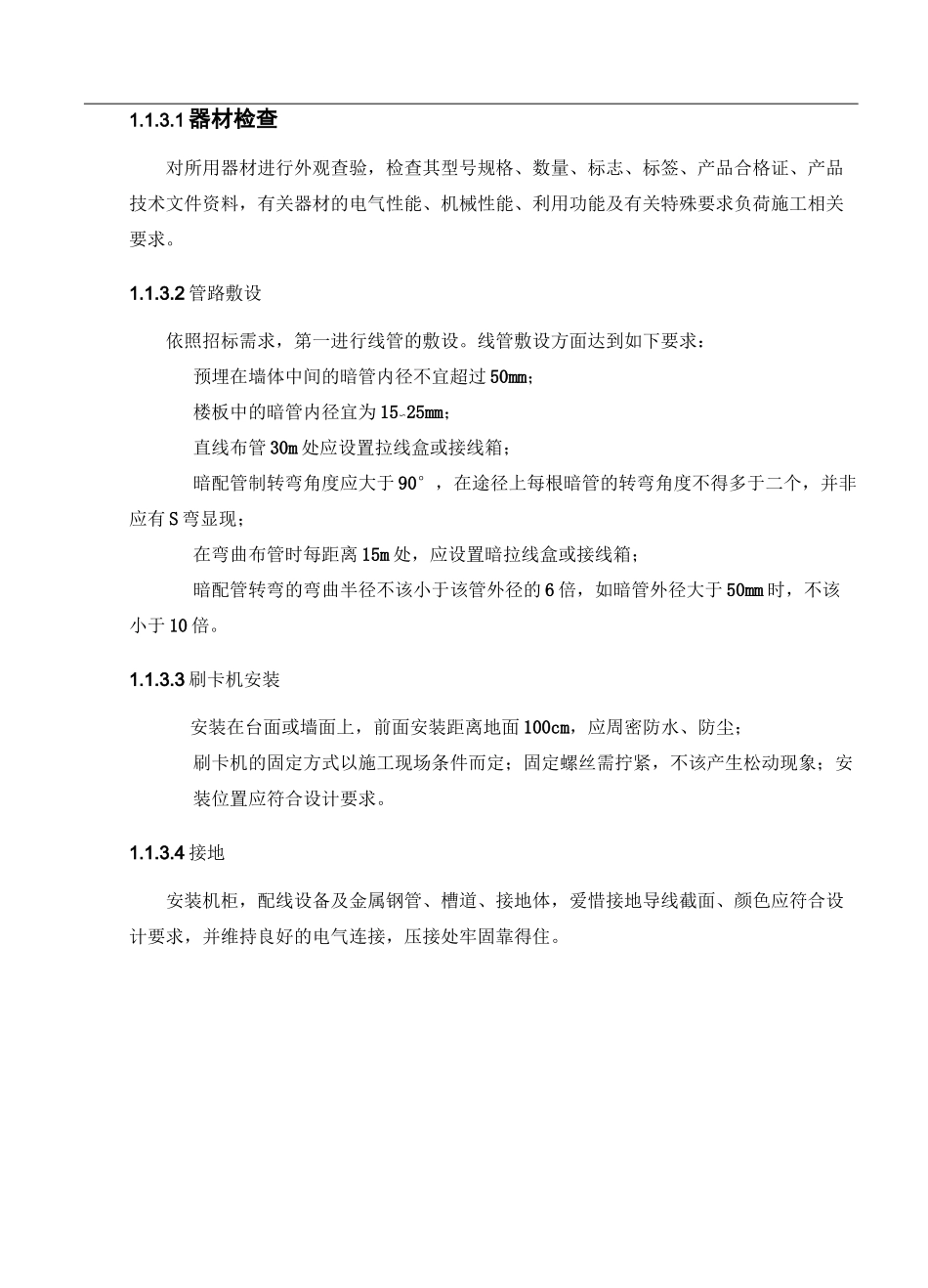

第1章各子系统施工方式及工艺1.1门禁集中操纵系统1.1.1系统组成由门禁操纵器、读卡器、磁力锁、出门按钮组成。1.1.2系统实施方案系统设置一台治理主机，放置在监控中心；在治理主机上安装门禁治理软件，负责对整个门禁系统的保护治理；操纵器为系统的核心部件，负责整个系统输入、输出信息的处置和贮存、操纵等。为方便现场施工和日常保护，所有管线均设置于PVC穿线管当中，系统做好防雷接地。门控点设备安装示用意如下：单扇门设备安装示意双扇门设备（磁力锁）安装示意电磁门锁能够水平或垂直安装在门框上，电磁门锁及电线应安装在室内以确保平安；电磁锁与吸附板应付正安装，以达到吸附力最大；吸附板必需加橡胶垫片进行微调；电控门锁的电源装置应安装在操纵中心或门周围的吊顶内；出门按钮应安装在操作舒适无障碍物的位置；1.1.3施工流程依照招标文件的需求分析，结合我公司施工体会，门禁集中操纵系统的施工工艺流程依照：穿管布线，连接设备，线路测试，系统整体测试的流程依次进行。1.1.3.1器材检查对所用器材进行外观查验，检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、利用功能及有关特殊要求负荷施工相关要求。1.1.3.2管路敷设依照招标需求，第一进行线管的敷设。线管敷设方面达到如下要求：预埋在墙体中间的暗管内径不宜超过50mm；楼板中的暗管内径宜为15〜25mm；直线布管30m处应设置拉线盒或接线箱；暗配管制转弯角度应大于90°，在途径上每根暗管的转弯角度不得多于二个，并非应有S弯显现；在弯曲布管时每距离15m处，应设置暗拉线盒或接线箱；暗配管转弯的弯曲半径不该小于该管外径的6倍，如暗管外径大于50mm时，不该小于10倍。1.1.3.3刷卡机安装安装在台面或墙面上，前面安装距离地面100cm，应周密防水、防尘；刷卡机的固定方式以施工现场条件而定；固定螺丝需拧紧，不该产生松动现象；安装位置应符合设计要求。1.1.3.4接地安装机柜，配线设备及金属钢管、槽道、接地体，爱惜接地导线截面、颜色应符合设计要求，并维持良好的电气连接，压接处牢固靠得住。一固疋用户+■養卡生爾通讨自动出入I中文显芯语蓄諒示、对讲銅—-临时用户-系境揑制开闸自文庭示、语音提示、对讲求助临时用户一车輛湧过自动落闸歪统控制开闸图阳对囹虑对按锻肛交咔收曲1.1.4施工工艺设备安装：必需依照设备随机提供的设备安装工艺要求和说明书的要求进行操作，设备必需安装稳固；安装应牢靠，不得倾斜，严格依照设备机架安装标准进行安装；设备安装应美观，注意防水防尘；设备必需严格接地。1.2停车场治理系统1.2.1系统组成本系统要紧由集成道闸、入口发卡机、出口收费机、停车场专用网络摄像机、治理软件等组成。1.2.2系统拓扑图1.2.2.1停车场设备安装管线敷设管线敷设相对照较简单，在管线敷设之前，对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情形；信号线和电源线要别离穿管，对电源线而言，不同电压品级、不同电流品级的线也不可穿同一条管。地感线圈的埋设：地感线圈的埋设一样跟管线敷设同时进行，具体方式参阅相关图纸。设备安装、接线（1）．出入口机、道闸的安装：a.浇铸一高10-20CM的防水防撞的平安岛（安装基座），并在出入口机、道闸底座中部预埋铺设管线。b.用四个膨胀螺栓将出入口机、道闸固定在平安岛上。（2）．地感线圈的埋设：a.地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的；b.当路面铺设好或正在铺设路面时，在出入口机、道闸安装位置周围的车道上，切一线圈放置槽（线圈放入切槽内，切槽宽为），地感线圈尺寸为200CM（长）X80CM（宽）X5CM（深）；c.将地感线沿切槽绕5—6圈，并将线圈的两个端子引入出入口机、道闸的机箱内,并用水泥或沥青填充切槽。1.2.2.2其它注意事项（1）.通信线与电源线分不同的线管敷设；（2）.现场设备摆放，应最大程度上知足车辆进出操作方便，便于车主刷卡，不阻碍车辆行驶；1.3视频监控系统1.3.1系统组成本系统主若是前端摄像机，操纵中心的视频存储、视频治理、大屏显示和客户端对视频数据的访问组成。1.3.2线缆敷设1.3.2.1组织策划明白得...
