混凝土养护施工技术交底VIP免费

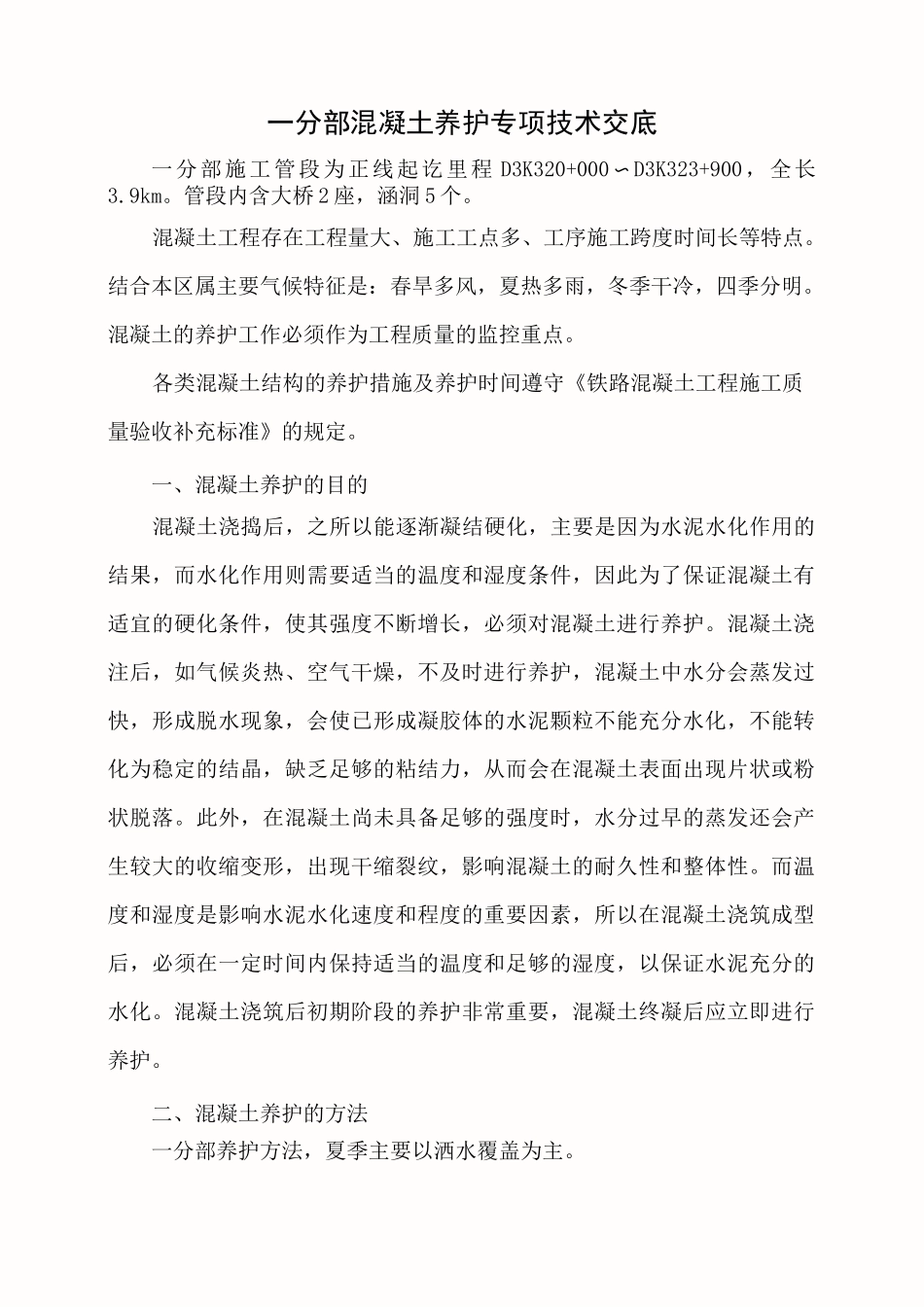

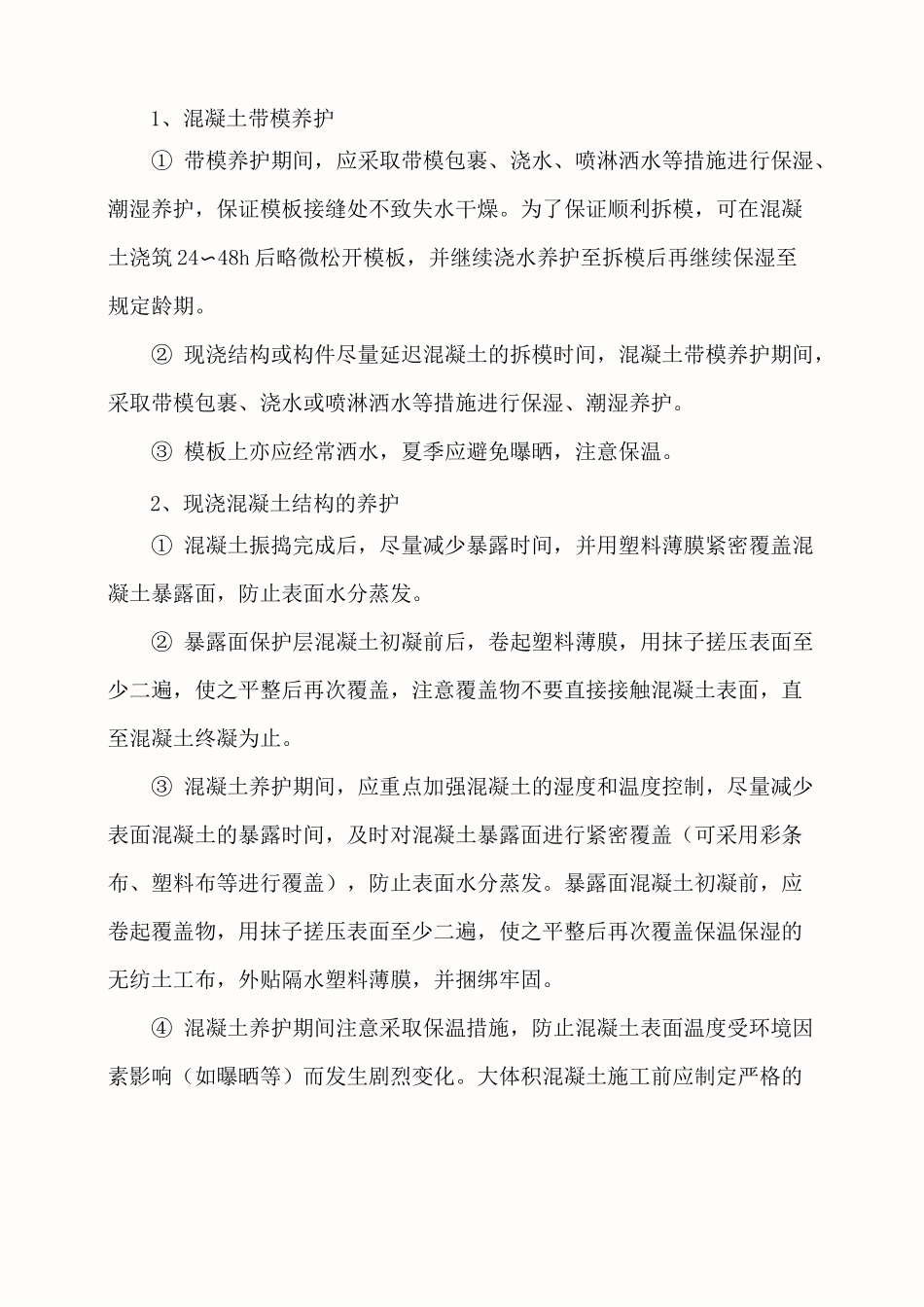

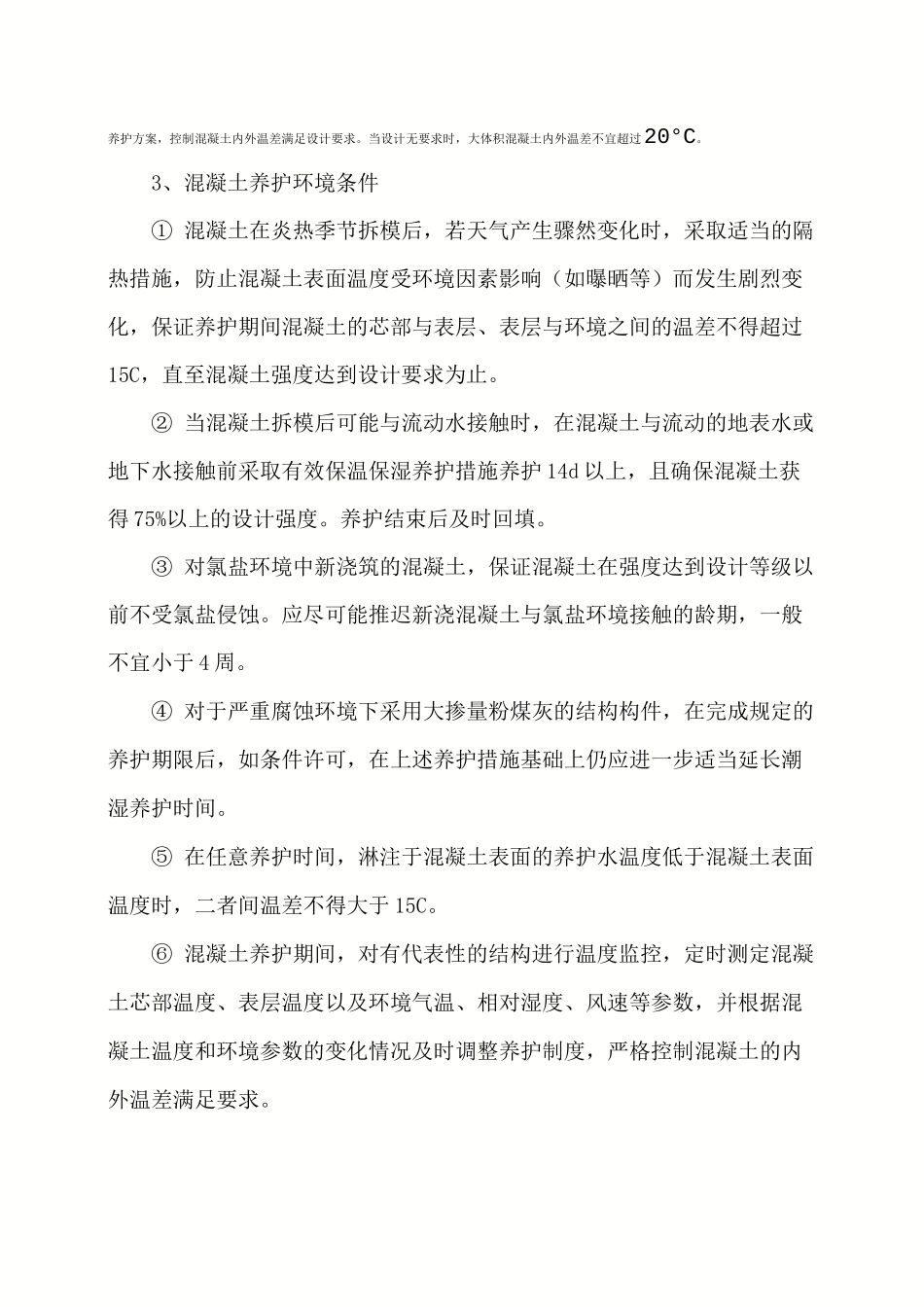

一分部混凝土养护专项技术交底一分部施工管段为正线起讫里程D3K320+000〜D3K323+900，全长3.9km。管段内含大桥2座，涵洞5个。混凝土工程存在工程量大、施工工点多、工序施工跨度时间长等特点。结合本区属主要气候特征是：春旱多风，夏热多雨，冬季干冷，四季分明。混凝土的养护工作必须作为工程质量的监控重点。各类混凝土结构的养护措施及养护时间遵守《铁路混凝土工程施工质量验收补充标准》的规定。一、混凝土养护的目的混凝土浇捣后，之所以能逐渐凝结硬化，主要是因为水泥水化作用的结果，而水化作用则需要适当的温度和湿度条件，因此为了保证混凝土有适宜的硬化条件，使其强度不断增长，必须对混凝土进行养护。混凝土浇注后，如气候炎热、空气干燥，不及时进行养护，混凝土中水分会蒸发过快，形成脱水现象，会使已形成凝胶体的水泥颗粒不能充分水化，不能转化为稳定的结晶，缺乏足够的粘结力，从而会在混凝土表面出现片状或粉状脱落。此外，在混凝土尚未具备足够的强度时，水分过早的蒸发还会产生较大的收缩变形，出现干缩裂纹，影响混凝土的耐久性和整体性。而温度和湿度是影响水泥水化速度和程度的重要因素，所以在混凝土浇筑成型后，必须在一定时间内保持适当的温度和足够的湿度，以保证水泥充分的水化。混凝土浇筑后初期阶段的养护非常重要，混凝土终凝后应立即进行养护。二、混凝土养护的方法一分部养护方法，夏季主要以洒水覆盖为主。1、混凝土带模养护①带模养护期间，应采取带模包裹、浇水、喷淋洒水等措施进行保湿、潮湿养护，保证模板接缝处不致失水干燥。为了保证顺利拆模，可在混凝土浇筑24〜48h后略微松开模板，并继续浇水养护至拆模后再继续保湿至规定龄期。②现浇结构或构件尽量延迟混凝土的拆模时间，混凝土带模养护期间，采取带模包裹、浇水或喷淋洒水等措施进行保湿、潮湿养护。③模板上亦应经常洒水，夏季应避免曝晒，注意保温。2、现浇混凝土结构的养护①混凝土振捣完成后，尽量减少暴露时间，并用塑料薄膜紧密覆盖混凝土暴露面，防止表面水分蒸发。②暴露面保护层混凝土初凝前后，卷起塑料薄膜，用抹子搓压表面至少二遍，使之平整后再次覆盖，注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。③混凝土养护期间，应重点加强混凝土的湿度和温度控制，尽量减少表面混凝土的暴露时间，及时对混凝土暴露面进行紧密覆盖（可采用彩条布、塑料布等进行覆盖），防止表面水分蒸发。暴露面混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖保温保湿的无纺土工布，外贴隔水塑料薄膜，并捆绑牢固。④混凝土养护期间注意采取保温措施，防止混凝土表面温度受环境因素影响（如曝晒等）而发生剧烈变化。大体积混凝土施工前应制定严格的养护方案，控制混凝土内外温差满足设计要求。当设计无要求时，大体积混凝土内外温差不宜超过20°C。3、混凝土养护环境条件①混凝土在炎热季节拆模后，若天气产生骤然变化时，采取适当的隔热措施，防止混凝土表面温度受环境因素影响（如曝晒等）而发生剧烈变化，保证养护期间混凝土的芯部与表层、表层与环境之间的温差不得超过15C，直至混凝土强度达到设计要求为止。②当混凝土拆模后可能与流动水接触时，在混凝土与流动的地表水或地下水接触前采取有效保温保湿养护措施养护14d以上，且确保混凝土获得75%以上的设计强度。养护结束后及时回填。③对氯盐环境中新浇筑的混凝土，保证混凝土在强度达到设计等级以前不受氯盐侵蚀。应尽可能推迟新浇混凝土与氯盐环境接触的龄期，一般不宜小于4周。④对于严重腐蚀环境下采用大掺量粉煤灰的结构构件，在完成规定的养护期限后，如条件许可，在上述养护措施基础上仍应进一步适当延长潮湿养护时间。⑤在任意养护时间，淋注于混凝土表面的养护水温度低于混凝土表面温度时，二者间温差不得大于15C。⑥混凝土养护期间，对有代表性的结构进行温度监控，定时测定混凝土芯部温度、表层温度以及环境气温、相对湿度、风速等参数，并根据混凝土温度和环境参数的变化情况及时调整养护制度，严格控制混凝土的内外温差满足要求。3、混凝土养护期拆模要求①养护期间混凝土强度未达...
