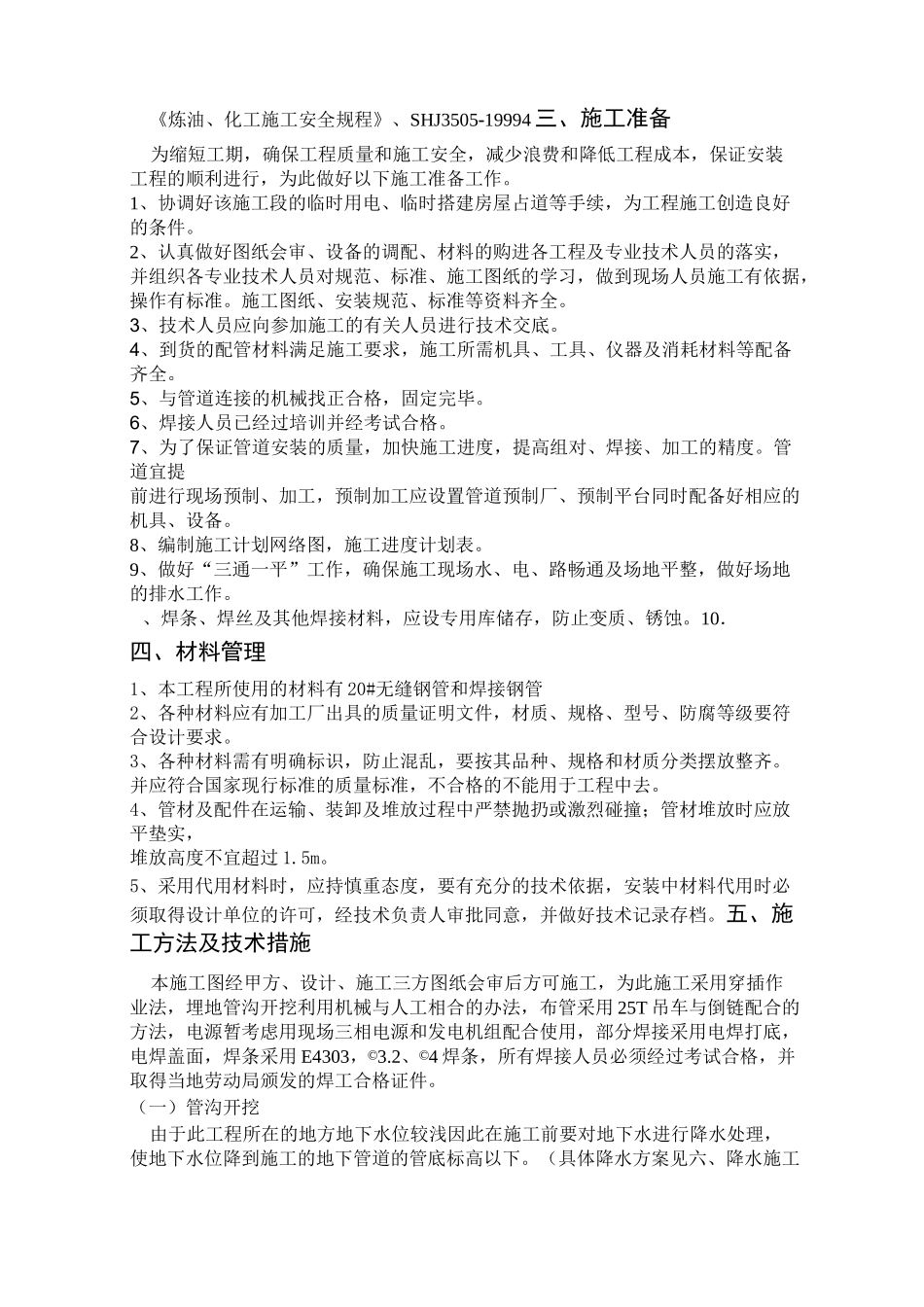

6一、工程概况：1二、编制依据：1三、施工准备1四、材料管理2五、施工方法及技术措施2六、降水施工方法5七、施工工艺八、质量保证措施6九、安全保证措施7十、施工计划10十一、施工人员一览表10十二、施工机汽、柴油加氢精制装置给排水施工方案一、工程概况：本方案适用于汽、柴油加氢精制装置给排水工程，管线有生产给水管、消防给水管、循环给水和回水管。二、编制依据：1、GB50268－97《给水排水管道工程施工及验收规范》2、GB50235－97《工业金属管道工程施工及验收规范》3、GBJ141-90《给排水构筑物施工及验收规范》《炼油、化工施工安全规程》、SHJ3505-19994三、施工准备为缩短工期，确保工程质量和施工安全，减少浪费和降低工程成本，保证安装工程的顺利进行，为此做好以下施工准备工作。1、协调好该施工段的临时用电、临时搭建房屋占道等手续，为工程施工创造良好的条件。2、认真做好图纸会审、设备的调配、材料的购进各工程及专业技术人员的落实，并组织各专业技术人员对规范、标准、施工图纸的学习，做到现场人员施工有依据，操作有标准。施工图纸、安装规范、标准等资料齐全。3、技术人员应向参加施工的有关人员进行技术交底。4、到货的配管材料满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。5、与管道连接的机械找正合格，固定完毕。6、焊接人员已经过培训并经考试合格。7、为了保证管道安装的质量，加快施工进度，提高组对、焊接、加工的精度。管道宜提前进行现场预制、加工，预制加工应设置管道预制厂、预制平台同时配备好相应的机具、设备。8、编制施工计划网络图，施工进度计划表。9、做好“三通一平”工作，确保施工现场水、电、路畅通及场地平整，做好场地的排水工作。、焊条、焊丝及其他焊接材料，应设专用库储存，防止变质、锈蚀。10．四、材料管理1、本工程所使用的材料有20#无缝钢管和焊接钢管2、各种材料应有加工厂出具的质量证明文件，材质、规格、型号、防腐等级要符合设计要求。3、各种材料需有明确标识，防止混乱，要按其品种、规格和材质分类摆放整齐。并应符合国家现行标准的质量标准，不合格的不能用于工程中去。4、管材及配件在运输、装卸及堆放过程中严禁抛扔或激烈碰撞；管材堆放时应放平垫实，堆放高度不宜超过1.5m。5、采用代用材料时，应持慎重态度，要有充分的技术依据，安装中材料代用时必须取得设计单位的许可，经技术负责人审批同意，并做好技术记录存档。五、施工方法及技术措施本施工图经甲方、设计、施工三方图纸会审后方可施工，为此施工采用穿插作业法，埋地管沟开挖利用机械与人工相合的办法，布管采用25T吊车与倒链配合的方法，电源暂考虑用现场三相电源和发电机组配合使用，部分焊接采用电焊打底，电焊盖面，焊条采用E4303，©3.2、©4焊条，所有焊接人员必须经过考试合格，并取得当地劳动局颁发的焊工合格证件。（一）管沟开挖由于此工程所在的地方地下水位较浅因此在施工前要对地下水进行降水处理，使地下水位降到施工的地下管道的管底标高以下。（具体降水方案见六、降水施工方法）土方开挖前，依据图纸设计要求，必须先测量放线定位后，结合管沟具体位置，地下具体设施情况。与有关单位取得联系，对于地下重要设施，应取得有关单位的许可，方可动工，开挖时，必须按需要设置临时道路、槽边护栏，夜间照明及警示灯等设施。1、管道沟槽1）管道沟槽采用直槽管沟。室外金属管道基础施工时沟槽设计标高若为未经扰动的天然地基，经整平后管道可直接敷设；若为回填土以及松软的地基，在设计沟槽标高下挖0.5米，而后回填素土，分三层夯实。2）管道沟槽内管道两侧工作面宽度为400mm；由于施工现场的场地为回填土，因此管道沟槽开挖的放坡坡度的比例是1：1。3）管沟局部超挖部分应回填夯实，其密实度不应低于原地基天然土的密实度，超挖在0.15米以上者可用石灰土或砂处理，其密实度不应低于95%。）开挖管沟时不可两边抛土，应将开挖的土石方堆到布管的另一侧，且堆土距沟边4．不得小于0.5米。沟槽遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须清除，然后铺一层厚度不小于0.15m的砂土或素土并整平夯实。5）两管距离近...
