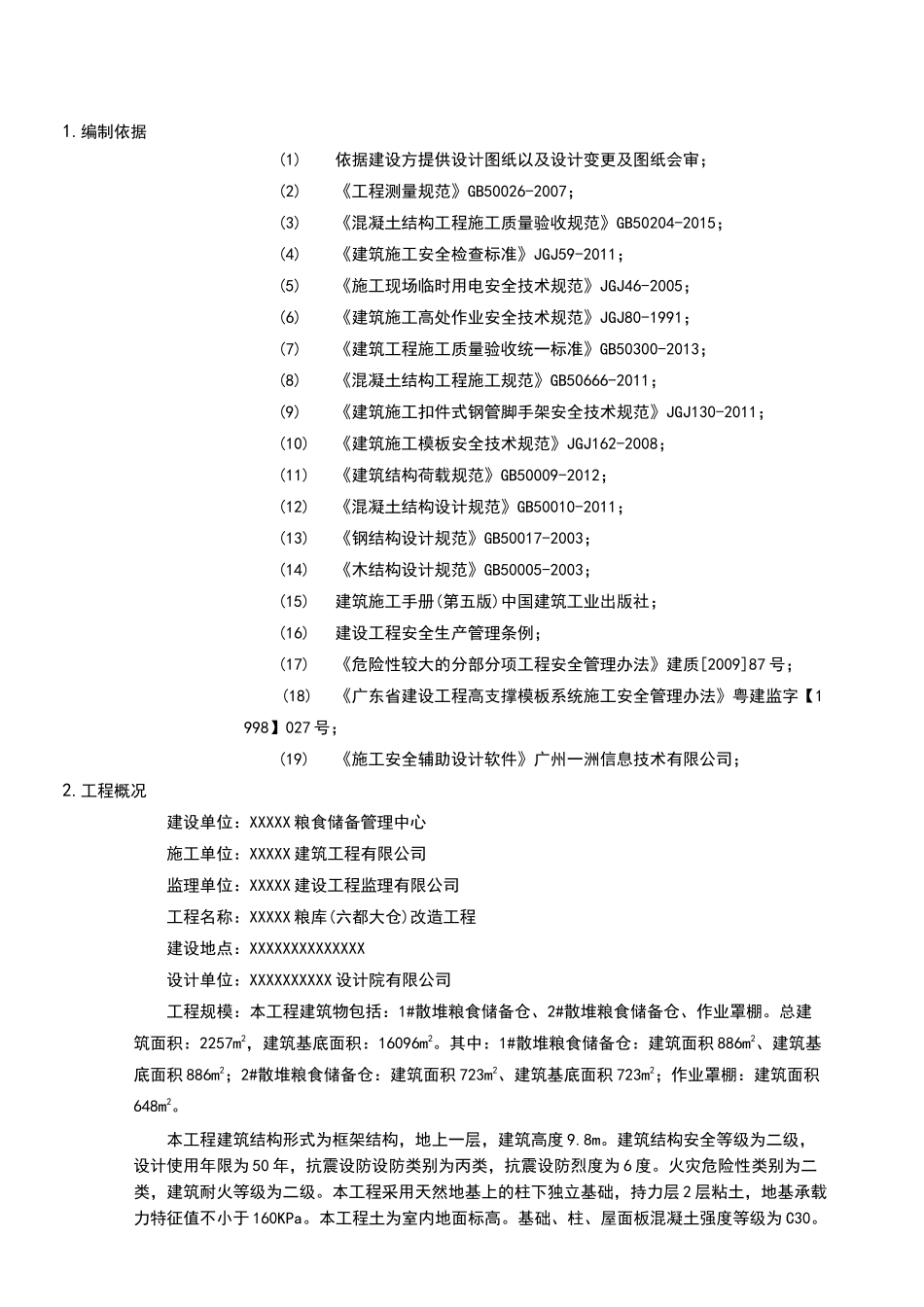

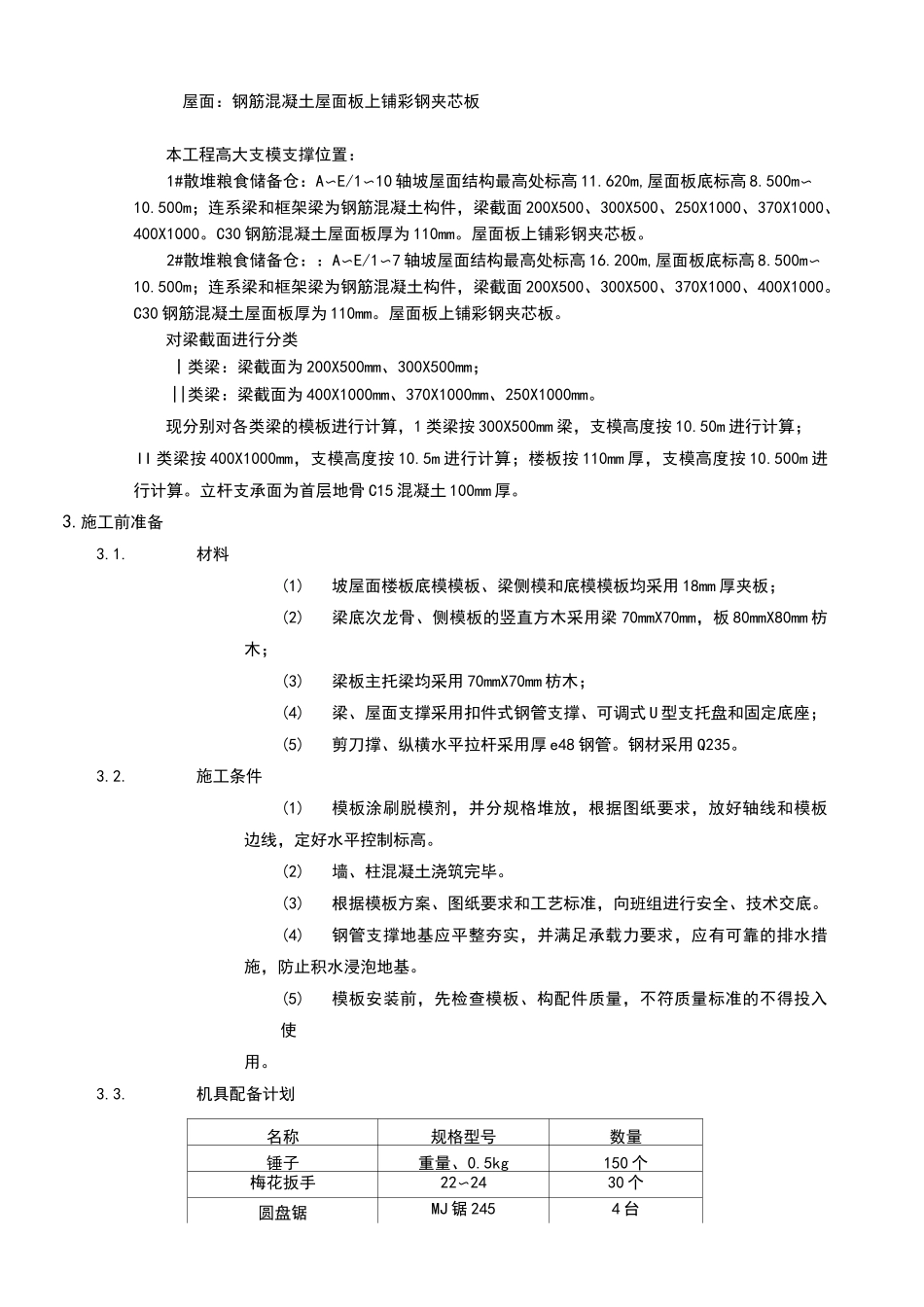

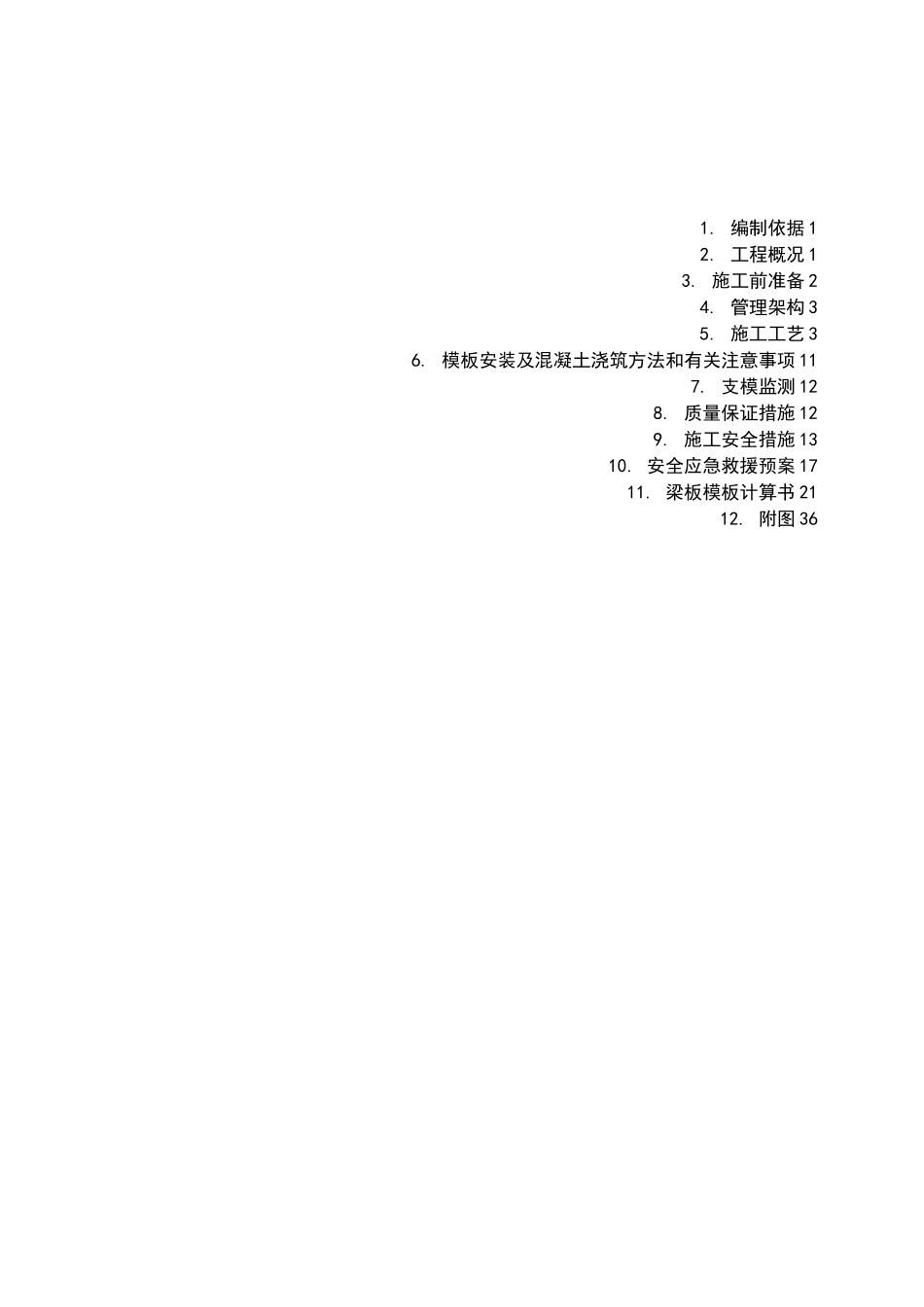

1.编制依据12.工程概况13.施工前准备24.管理架构35.施工工艺36.模板安装及混凝土浇筑方法和有关注意事项117.支模监测128.质量保证措施129.施工安全措施1310.安全应急救援预案1711.梁板模板计算书2112.附图361.编制依据(1)依据建设方提供设计图纸以及设计变更及图纸会审；(2)《工程测量规范》GB50026-2007；(3)《混凝土结构工程施工质量验收规范》GB50204-2015；(4)《建筑施工安全检查标准》JGJ59-2011；(5)《施工现场临时用电安全技术规范》JGJ46-2005；(6)《建筑施工高处作业安全技术规范》JGJ80-1991；(7)《建筑工程施工质量验收统一标准》GB50300-2013；(8)《混凝土结构工程施工规范》GB50666-2011；(9)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；(10)《建筑施工模板安全技术规范》JGJ162-2008；(11)《建筑结构荷载规范》GB50009-2012；(12)《混凝土结构设计规范》GB50010-2011；(13)《钢结构设计规范》GB50017-2003；(14)《木结构设计规范》GB50005-2003；(15)建筑施工手册(第五版)中国建筑工业出版社；(16)建设工程安全生产管理条例；(17)《危险性较大的分部分项工程安全管理办法》建质[2009]87号；(18)《广东省建设工程高支撑模板系统施工安全管理办法》粤建监字【1998】027号；(19)《施工安全辅助设计软件》广州一洲信息技术有限公司；2.工程概况建设单位：XXXXX粮食储备管理中心施工单位：XXXXX建筑工程有限公司监理单位：XXXXX建设工程监理有限公司工程名称：XXXXX粮库(六都大仓)改造工程建设地点：XXXXXXXXXXXXXX设计单位：XXXXXXXXXX设计院有限公司工程规模：本工程建筑物包括：1#散堆粮食储备仓、2#散堆粮食储备仓、作业罩棚。总建筑面积：2257m2，建筑基底面积：16096m2。其中：1#散堆粮食储备仓：建筑面积886m2、建筑基底面积886m2；2#散堆粮食储备仓：建筑面积723m2、建筑基底面积723m2；作业罩棚：建筑面积648m2。本工程建筑结构形式为框架结构，地上一层，建筑高度9.8m。建筑结构安全等级为二级，设计使用年限为50年，抗震设防设防类别为丙类，抗震设防烈度为6度。火灾危险性类别为二类，建筑耐火等级为二级。本工程采用天然地基上的柱下独立基础，持力层2层粘土，地基承载力特征值不小于160KPa。本工程土为室内地面标高。基础、柱、屋面板混凝土强度等级为C30。屋面：钢筋混凝土屋面板上铺彩钢夹芯板本工程高大支模支撑位置：1#散堆粮食储备仓：A〜E/1〜10轴坡屋面结构最高处标高11.620m,屋面板底标高8.500m〜10.500m；连系梁和框架梁为钢筋混凝土构件，梁截面200X500、300X500、250X1000、370X1000、400X1000。C30钢筋混凝土屋面板厚为110mm。屋面板上铺彩钢夹芯板。2#散堆粮食储备仓：：A〜E/1〜7轴坡屋面结构最高处标高16.200m,屋面板底标高8.500m〜10.500m；连系梁和框架梁为钢筋混凝土构件，梁截面200X500、300X500、370X1000、400X1000。C30钢筋混凝土屋面板厚为110mm。屋面板上铺彩钢夹芯板。对梁截面进行分类丨类梁：梁截面为200X500mm、300X500mm；||类梁：梁截面为400X1000mm、370X1000mm、250X1000mm。现分别对各类梁的模板进行计算，1类梁按300X500mm梁，支模高度按10.50m进行计算；II类梁按400X1000mm，支模高度按10.5m进行计算；楼板按110mm厚，支模高度按10.500m进行计算。立杆支承面为首层地骨C15混凝土100mm厚。3.施工前准备3.1.材料(1)坡屋面楼板底模模板、梁侧模和底模模板均采用18mm厚夹板；(2)梁底次龙骨、侧模板的竖直方木采用梁70mmX70mm，板80mmX80mm枋木；(3)梁板主托梁均采用70mmX70mm枋木；(4)梁、屋面支撑采用扣件式钢管支撑、可调式U型支托盘和固定底座；(5)剪刀撑、纵横水平拉杆采用厚e48钢管。钢材采用Q235。3.2.施工条件(1)模板涂刷脱模剂，并分规格堆放，根据图纸要求，放好轴线和模板边线，定好水平控制标高。(2)墙、柱混凝土浇筑完毕。(3)根据模板方案、图纸要求和工艺标准，向班组进行安全、技术交底。(4)钢管支撑地基应平整夯实，并满足承载力要求，应有可靠的排水措施，防止积水浸泡地基。(5)模板安装前，先检查模板、构配件质量，不符质量标准的不得投入使用。3.3.机具配备计划名称规格型号数量锤子重量、0....
