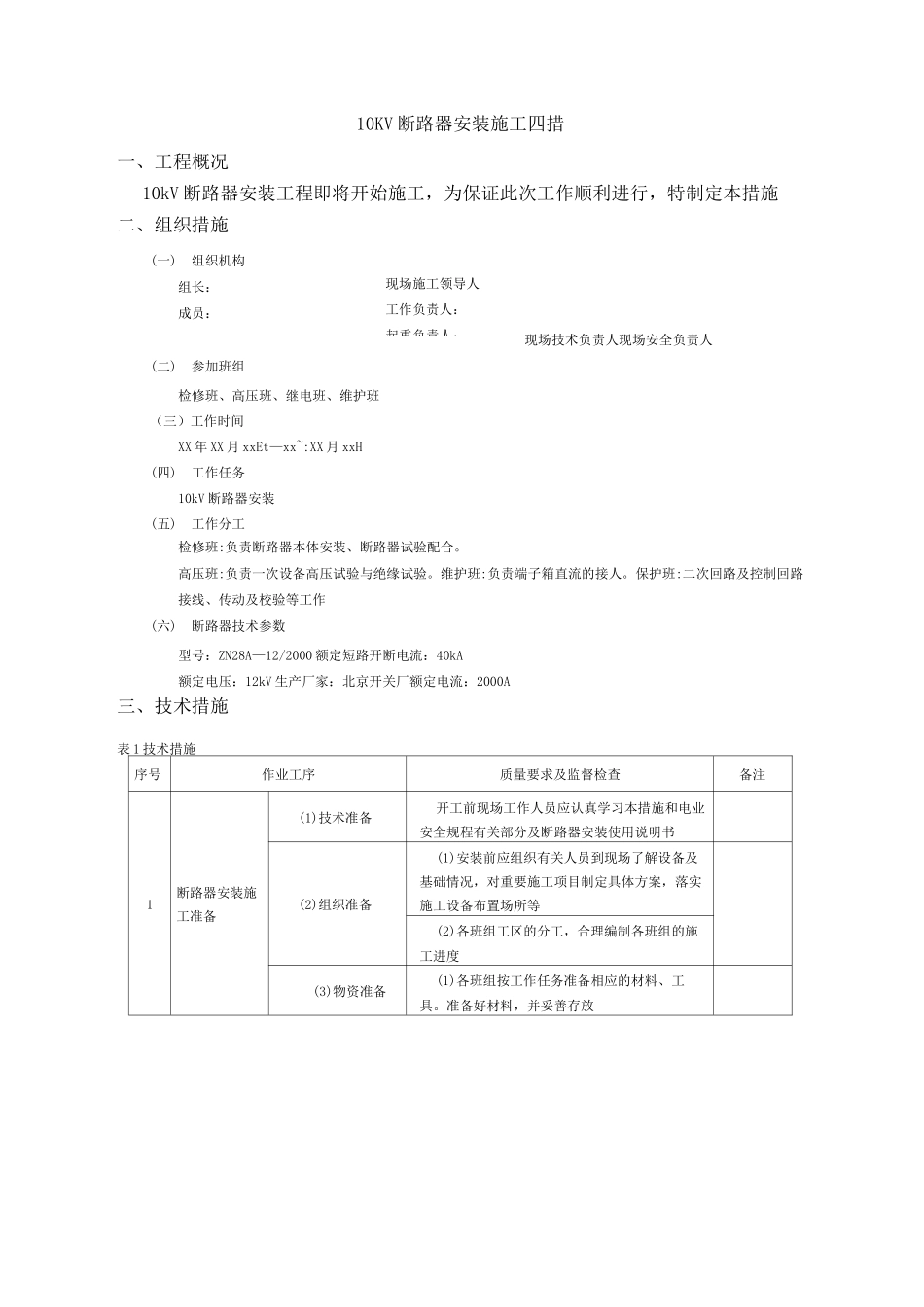

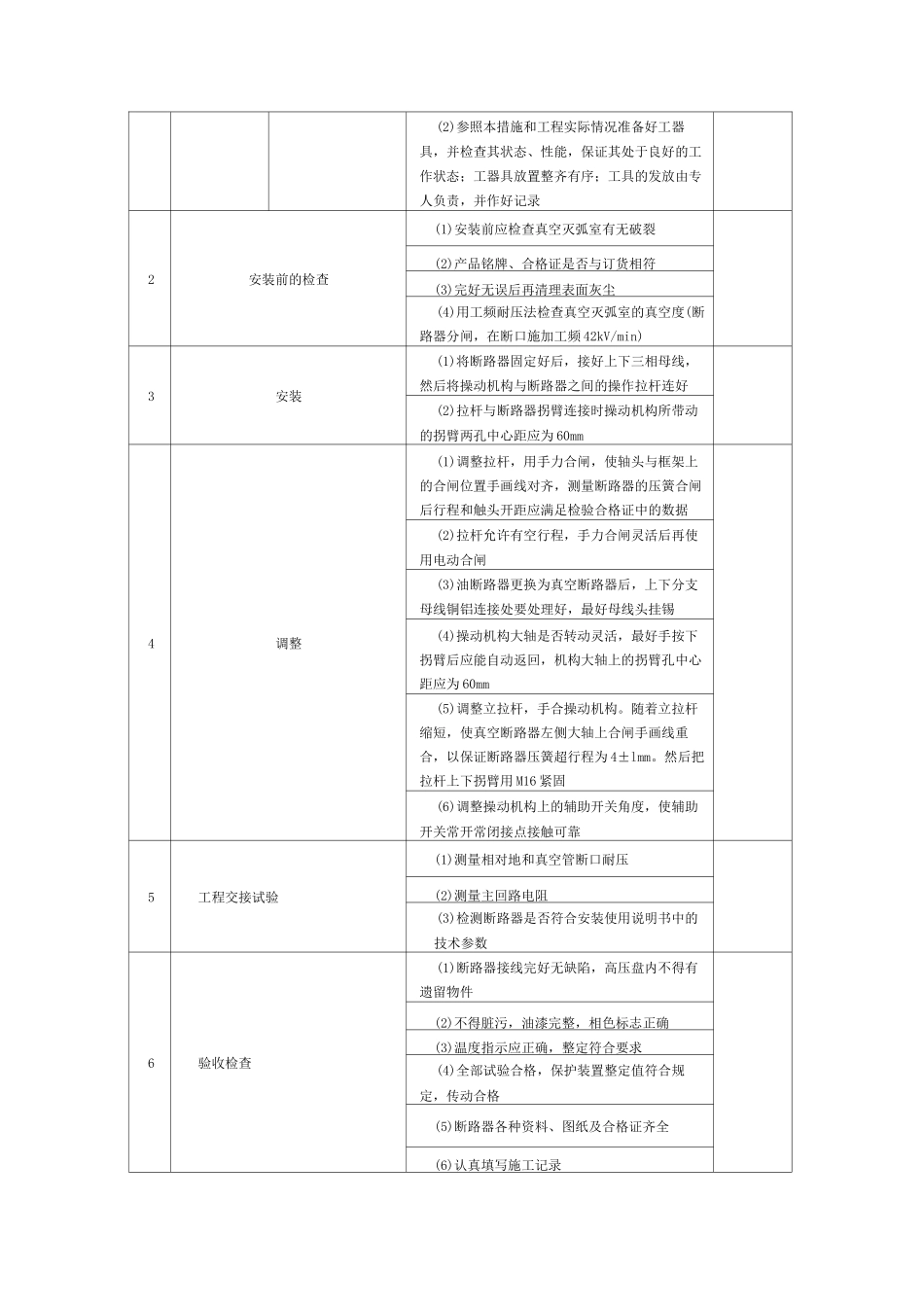

现场施工领导人工作负责人：起重负责人：10KV断路器安装施工四措一、工程概况10kV断路器安装工程即将开始施工，为保证此次工作顺利进行，特制定本措施二、组织措施(一)组织机构组长：成员：现场技术负责人现场安全负责人(二)参加班组检修班、高压班、继电班、维护班（三）工作时间XX年XX月xxEt—xx~:XX月xxH(四)工作任务10kV断路器安装(五)工作分工检修班:负责断路器本体安装、断路器试验配合。高压班:负责一次设备高压试验与绝缘试验。维护班:负责端子箱直流的接人。保护班:二次回路及控制回路接线、传动及校验等工作(六)断路器技术参数型号：ZN28A—12/2000额定短路开断电流：40kA额定电压：12kV生产厂家：北京开关厂额定电流：2000A三、技术措施表1技术措施序号作业工序质量要求及监督检查备注1断路器安装施工准备(1)技术准备开工前现场工作人员应认真学习本措施和电业安全规程有关部分及断路器安装使用说明书(2)组织准备(1)安装前应组织有关人员到现场了解设备及基础情况，对重要施工项目制定具体方案，落实施工设备布置场所等(2)各班组工区的分工，合理编制各班组的施工进度(3)物资准备(1)各班组按工作任务准备相应的材料、工具。准备好材料，并妥善存放(2)参照本措施和工程实际情况准备好工器具，并检查其状态、性能，保证其处于良好的工作状态；工器具放置整齐有序；工具的发放由专人负责，并作好记录2安装前的检查(1)安装前应检查真空灭弧室有无破裂(2)产品铭牌、合格证是否与订货相符(3)完好无误后再清理表面灰尘(4)用工频耐压法检查真空灭弧室的真空度(断路器分闸，在断口施加工频42kV/min)3安装(1)将断路器固定好后，接好上下三相母线，然后将操动机构与断路器之间的操作拉杆连好(2)拉杆与断路器拐臂连接时操动机构所带动的拐臂两孔中心距应为60mm4调整(1)调整拉杆，用手力合闸，使轴头与框架上的合闸位置手画线对齐，测量断路器的压簧合闸后行程和触头开距应满足检验合格证中的数据(2)拉杆允许有空行程，手力合闸灵活后再使用电动合闸(3)油断路器更换为真空断路器后，上下分支母线铜铝连接处要处理好，最好母线头挂锡(4)操动机构大轴是否转动灵活，最好手按下拐臂后应能自动返回，机构大轴上的拐臂孔中心距应为60mm(5)调整立拉杆，手合操动机构。随着立拉杆缩短，使真空断路器左侧大轴上合闸手画线重合，以保证断路器压簧超行程为4±lmm。然后把拉杆上下拐臂用M16紧固(6)调整操动机构上的辅助开关角度，使辅助开关常开常闭接点接触可靠5工程交接试验(1)测量相对地和真空管断口耐压(2)测量主回路电阻(3)检测断路器是否符合安装使用说明书中的技术参数6验收检查(1)断路器接线完好无缺陷，高压盘内不得有遗留物件(2)不得脏污，油漆完整，相色标志正确(3)温度指示应正确，整定符合要求(4)全部试验合格，保护装置整定值符合规定，传动合格(5)断路器各种资料、图纸及合格证齐全(6)认真填写施工记录四、安全措施(一)通则(1)进入作业现场应严格工作票制度，工作负责人向工作班成员交待工作活动范围、工作项目、安全措施、带电设备及安全注意事项；凡安全措施不力或有必要增加者必须增加，严防误人带电间隔。(2)有关瓷件上工作务必小心，防止瓷件损伤；设备开箱必须小心，严防损伤、打坏瓷件；拆箱木板放置妥当，防止铁钉伤人。(3)现场工具、材料应有专人保管，并做到每天记录检查，严禁随手丢弃。(4)施工所有临时电源，必须由值班人员接人。(5)现场严禁流动吸烟，注意防火，电源、火焊、电焊应分别有专人看管，注意保持地面清洁。(6)在台钻及台钳上进行工作时，应符合有关安全规程。(7)各班组问应协调好工作，密切配合，工作班成员互相关心，注意施工安全，服从统一指挥。(8)高压试验时，检修人员与试验人员密切配合，注意保持与试验装置和被试验设备的距离。(9)加强对民工的教育和监护，防止其乱走动，严禁失去监护。(10)其他未尽事宜按有关规定执行。(二)工程危险点分析及其控制措施(见表2)表2施工组织工作危险点及其控制措施序号作业内容危险点控制措施制定依据1作业前的准备工作(1)作业现场情况核查得不全面(1)布置作业前，必须核对图纸，勘查现场，彻底查明可能向作业地点...
