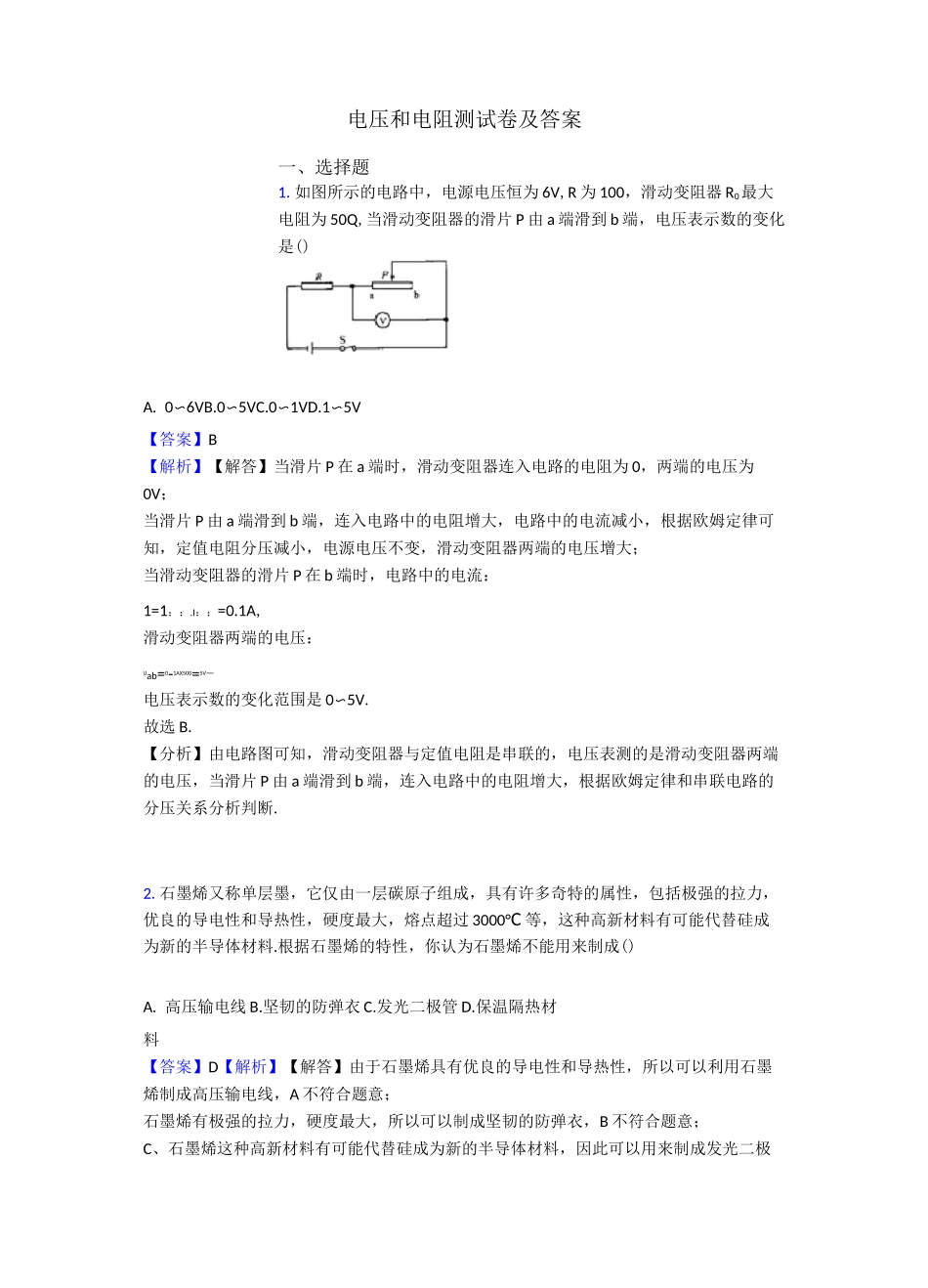

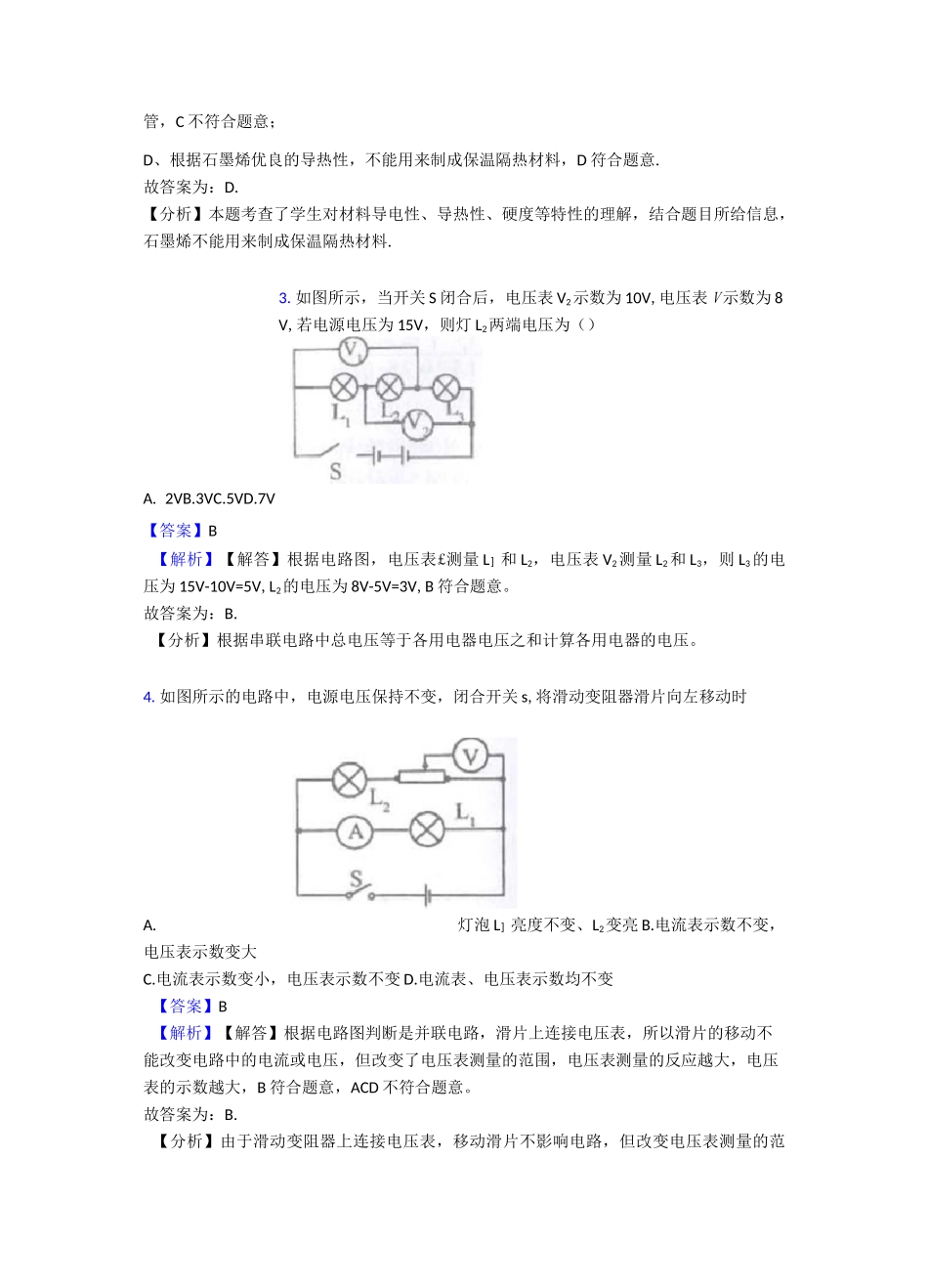

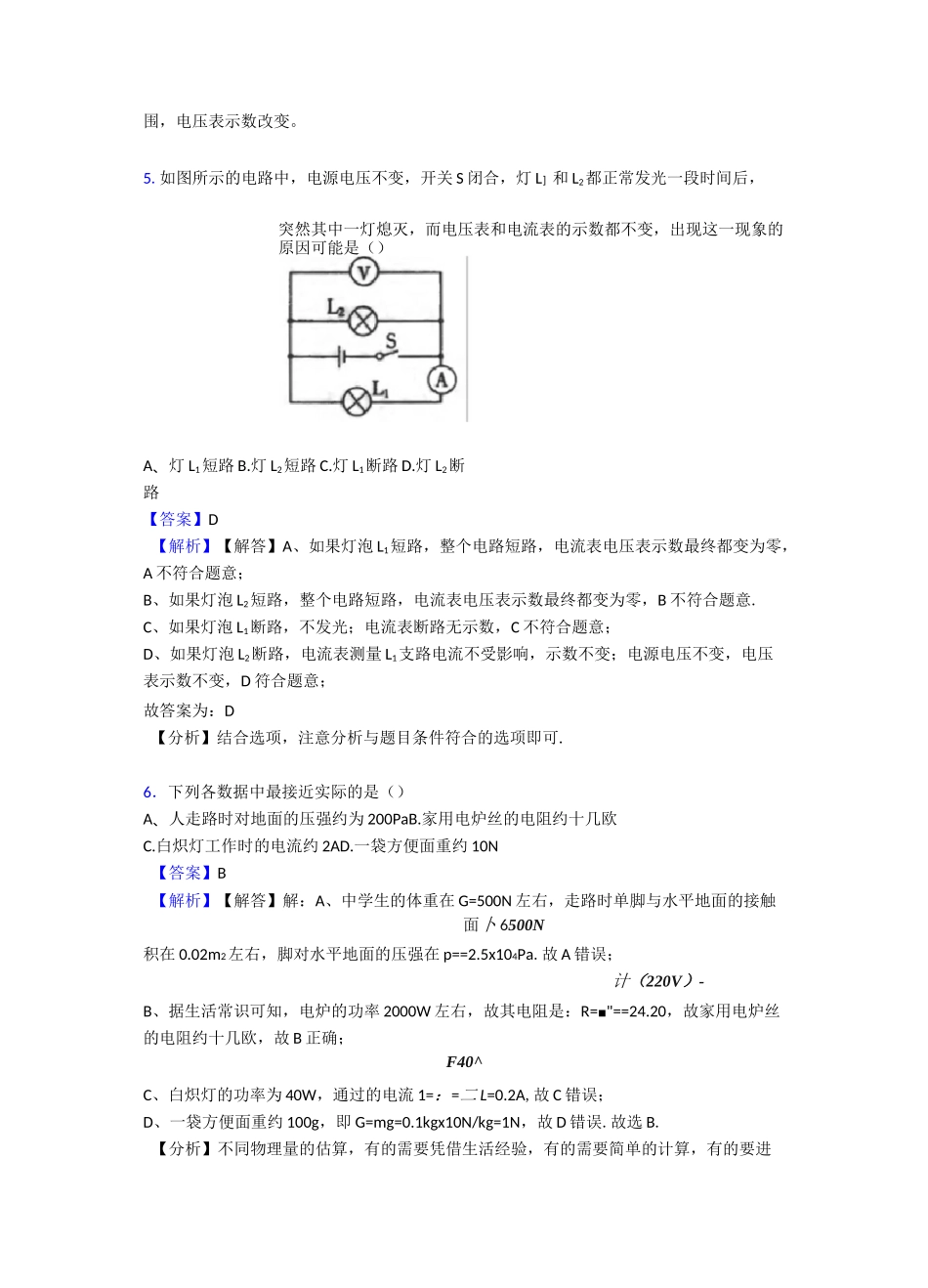

电压和电阻测试卷及答案一、选择题1.如图所示的电路中，电源电压恒为6V,R为100，滑动变阻器R0最大电阻为50Q,当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是()A.0〜6VB.0〜5VC.0〜1VD.1〜5V【答案】B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：1=1：：.I：：=0.1A,滑动变阻器两端的电压：Uab=0-1AX500=5V-电压表示数的变化范围是0〜5V.故选B.【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断.2.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000°C等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成()A.高压输电线B.坚韧的防弹衣C.发光二极管D.保温隔热材料【答案】D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3.如图所示，当开关S闭合后，电压表V2示数为10V,电压表V示数为8V,若电源电压为15V，则灯L2两端电压为（）A.2VB.3VC.5VD.7V【答案】B【解析】【解答】根据电路图，电压表£测量L］和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V,L2的电压为8V-5V=3V,B符合题意。故答案为：B.【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。4.如图所示的电路中，电源电压保持不变，闭合开关s,将滑动变阻器滑片向左移动时A.灯泡L］亮度不变、L2变亮B.电流表示数不变，电压表示数变大C.电流表示数变小，电压表示数不变D.电流表、电压表示数均不变【答案】B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。故答案为：B.【分析】由于滑动变阻器上连接电压表，移动滑片不影响电路，但改变电压表测量的范围，电压表示数改变。5.如图所示的电路中，电源电压不变，开关S闭合，灯L］和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A、灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路【答案】D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意.C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.6．下列各数据中最接近实际的是（）A、人走路时对地面的压强约为200PaB.家用电炉丝的电阻约十几欧C.白炽灯工作时的电流约2AD.一袋方便面重约10N【答案】B【解析】【解答】解：A、中学生的体重在G=500N左右，走路时单脚与水平地面的接触面卜6500N积在0.02m2左右，脚对水平地面的压强在p==2.5x104Pa.故A错误；计（220V）-B、据生活常识可知，电炉的功率2000W左右，故其电阻是：R=■"==24.20，故家用电炉丝的电阻约十几欧，故B正确；F40^C、白炽灯的功率为40W，通过的电流1=：=二L=0.2A,故C错误；D、一袋方便面重约100g，即...
