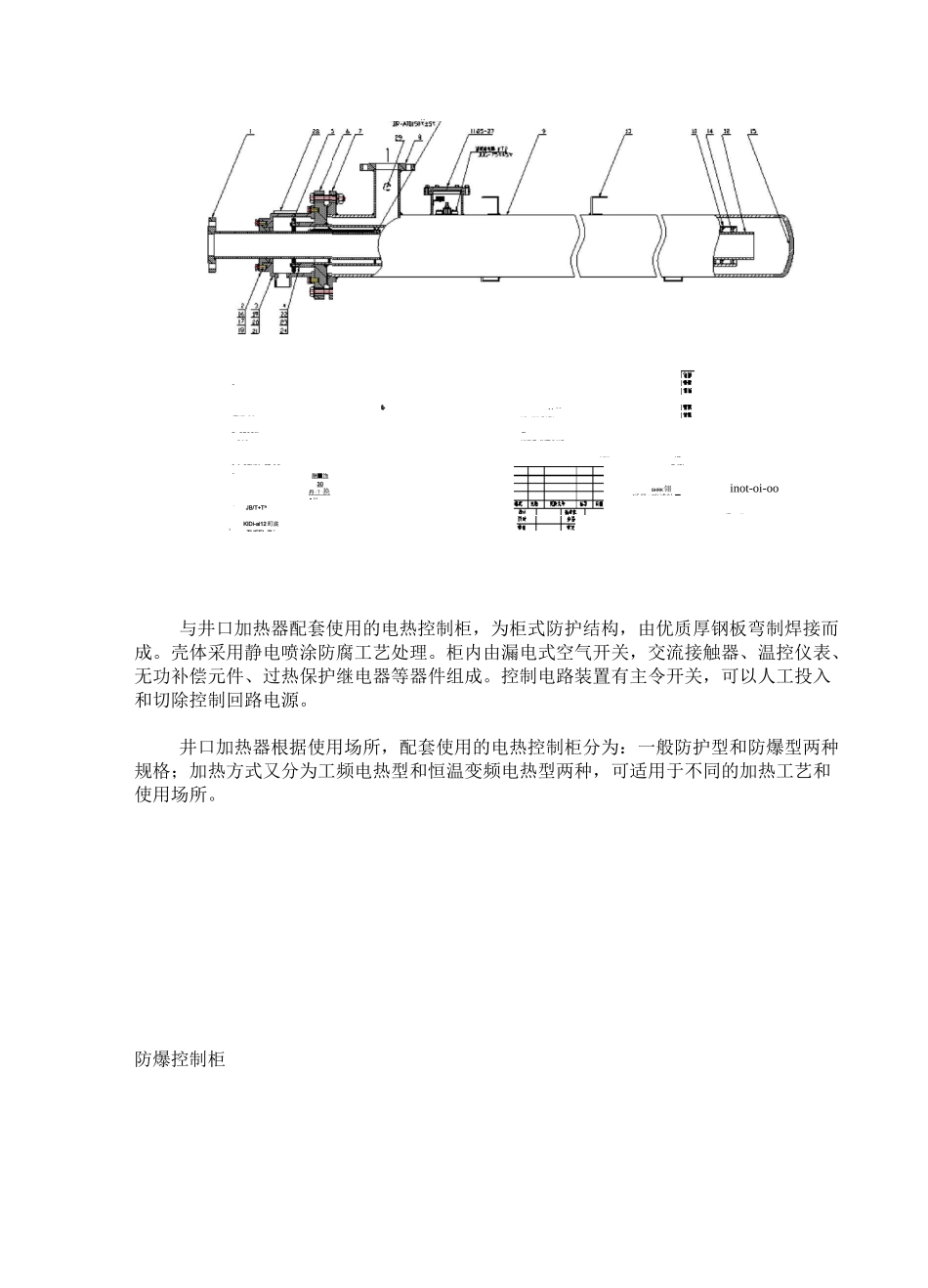

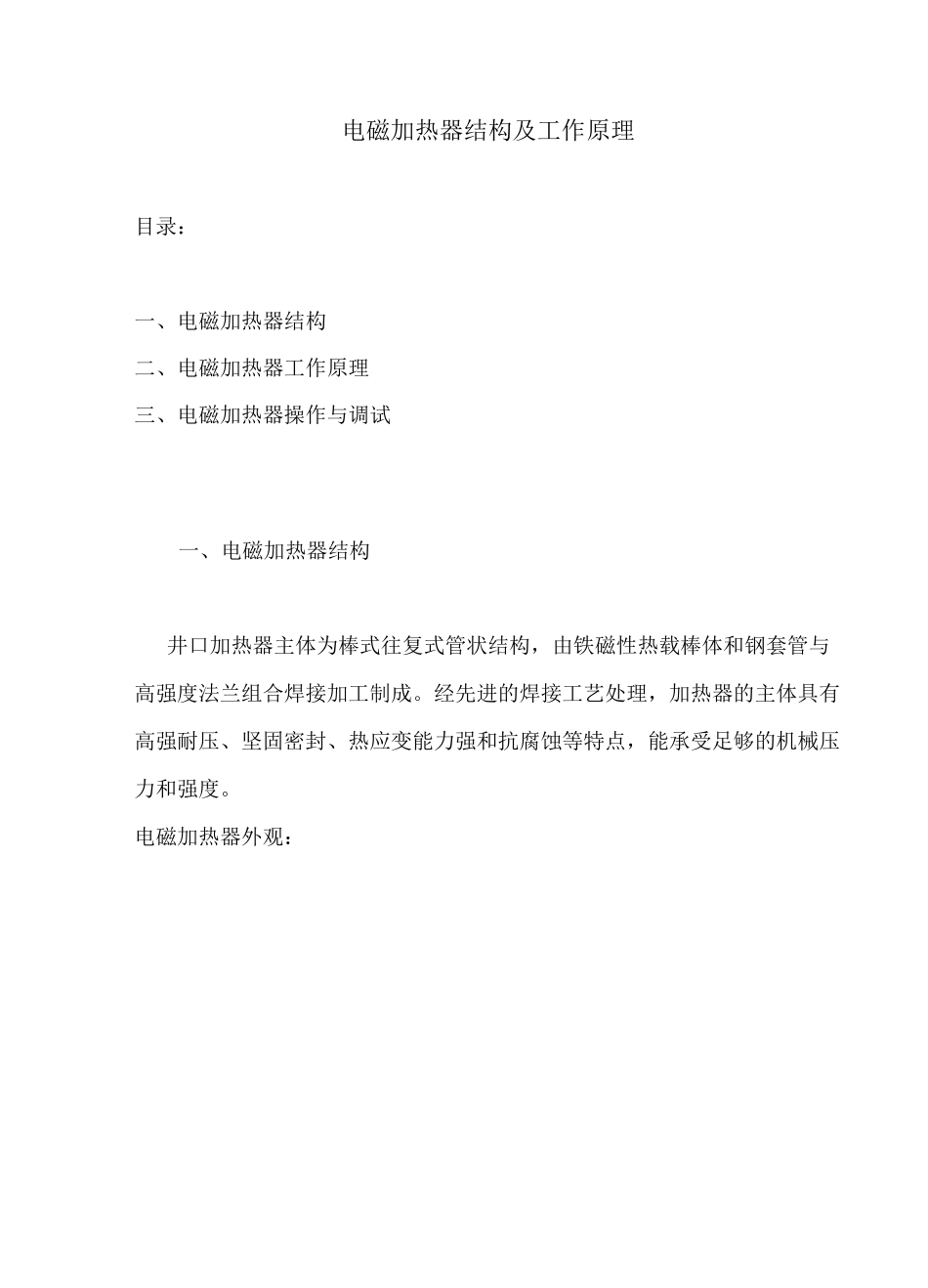

电磁加热器结构及工作原理目录：一、电磁加热器结构二、电磁加热器工作原理三、电磁加热器操作与调试一、电磁加热器结构井口加热器主体为棒式往复式管状结构，由铁磁性热载棒体和钢套管与高强度法兰组合焊接加工制成。经先进的焊接工艺处理，加热器的主体具有高强耐压、坚固密封、热应变能力强和抗腐蚀等特点，能承受足够的机械压力和强度。电磁加热器外观：电磁加热器安装示意图-进油口法兰.出油口法兰.传感器安装孔.温控器防爆接线盒•温控器电缆引线咽T引线）6.加热器控制柜控制柜开关门锁•加热器铭牌■加热器防爆接线盒■过热保护电缆引线咀（KT1引线）仃加热器电源电缆引线咀一•加热器棒体一加热器安装支架一•出油口截门一•旁通截门16.进油口截门••连接短节（便于维修或更换）电磁加热器结构图IIKlu6-i]lll/DI-K：3■M[伽-iH弔ijB-SSy-bKire-Ul.lb.'DJ-EidPqGES©旳■鼻Kllif.-III.H*4wGft?ew-UKll.E-dMZVLU®NGE■沖亠旳TiSOIl-i1lt.-lll.il.'IJI-UJJHDilL1fft£■[>GEi.'iKc-fiT曲[iPJfl*11JB/T+T^酬■饰30丹:？换•卅GHRK翎(I歼冊*础诚轴■inot-oi-ooImriiPM欄*:»9LiKIDi-ai12町底■TLIEEL便7与井口加热器配套使用的电热控制柜，为柜式防护结构，由优质厚钢板弯制焊接而成。壳体采用静电喷涂防腐工艺处理。柜内由漏电式空气开关，交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。控制电路装置有主令开关，可以人工投入和切除控制回路电源。井口加热器根据使用场所，配套使用的电热控制柜分为：一般防护型和防爆型两种规格；加热方式又分为工频电热型和恒温变频电热型两种，可适用于不同的加热工艺和使用场所。防爆控制柜K接线温控仪表防爆配电控制柜示意图&&°C上限关r隈开XMTD数显调节仪余讎怅江温度仪衰厂倉期曲02810Z32井口加热器结构与安装示意图14||11■mMon加热圈加热系统全部采用电磁系统III'I••OBunnn||；ijllMH电磁+加热圈混舍系统加爾加緬融加鶴国电磁加热器表面发热均匀，且无明火。克服了阻性加热器的高温（工作状态下高达°C以上）的缺陷，并具有安全防爆使用寿命长（是阻性加热器的数倍）等特点。电石玆感应加热装置工作原理示意料探區材料电磁感应护测週点—權头iilHi原理：利用磁场感应涡流加热原理。电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。电磁控制器将的交流电整流变成直流电，再将直流电转换成频率为的高频高压电，高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当磁Hill场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流，使金属材料本身自行高速发热，从而达到加热金属材料料筒内的东西。安装要点电磁加热器主机安装：将集输油管线断开，分别经进、出油截门与井口加热器的进、出油口法兰相连接，将其串连在集输油管线中。在井口加热器进油口截门前端的进、出油管线上，再连接一旁通截门以备洗井、扫线和加热器停用时,由旁通管线直接输油井口加热器必须为水平安装使用。用金属托架将加热器棒体紧固，架设在距地面高度约处，为了防止因修井施工作业对加热器的影响井口加热器距井口采油树以外安装。控制柜用螺钉紧固在加热器预制支架上，并连接好接地线，接地或接零导线截面不低于铜芯，其接地电阻值不大于Q。将柜内随机所配带的温控仪传感器探头,拧入出油口法兰下侧的传感器安装孔内，其连接控制导线经柜底进线孔连接紧固在控制线端子排的对应的两个端线处。井口加热器及控制柜的安装要与防爆环境相符合，其接线必须符合相应的防爆等级要求。采用一般型控制柜配套使用在油气浓度较高的场所时，应将控制柜安装在隔离的配电间内。加热器配用的输电导线及控制线缆应符合防爆工艺要求。其载荷电流密度不超过铜芯加热器的调试加热器及控制柜安装完毕，将空气开关置于分断的位置，用摇表测试加热器输入线缆，其绝缘电阻值应符合或超过额定电压三Q；三Q；三Q的绝缘电阻值。检查加热器及控制柜内各部位的螺钉是否紧固，按电气原理图和安装示意图检查接线流程是否正确，无误后方可接通电源。合上空气开关，黄色电源指示灯亮；将控制电路主令开关拨至“通”的位置,绿色加热指示灯亮，黄色...
