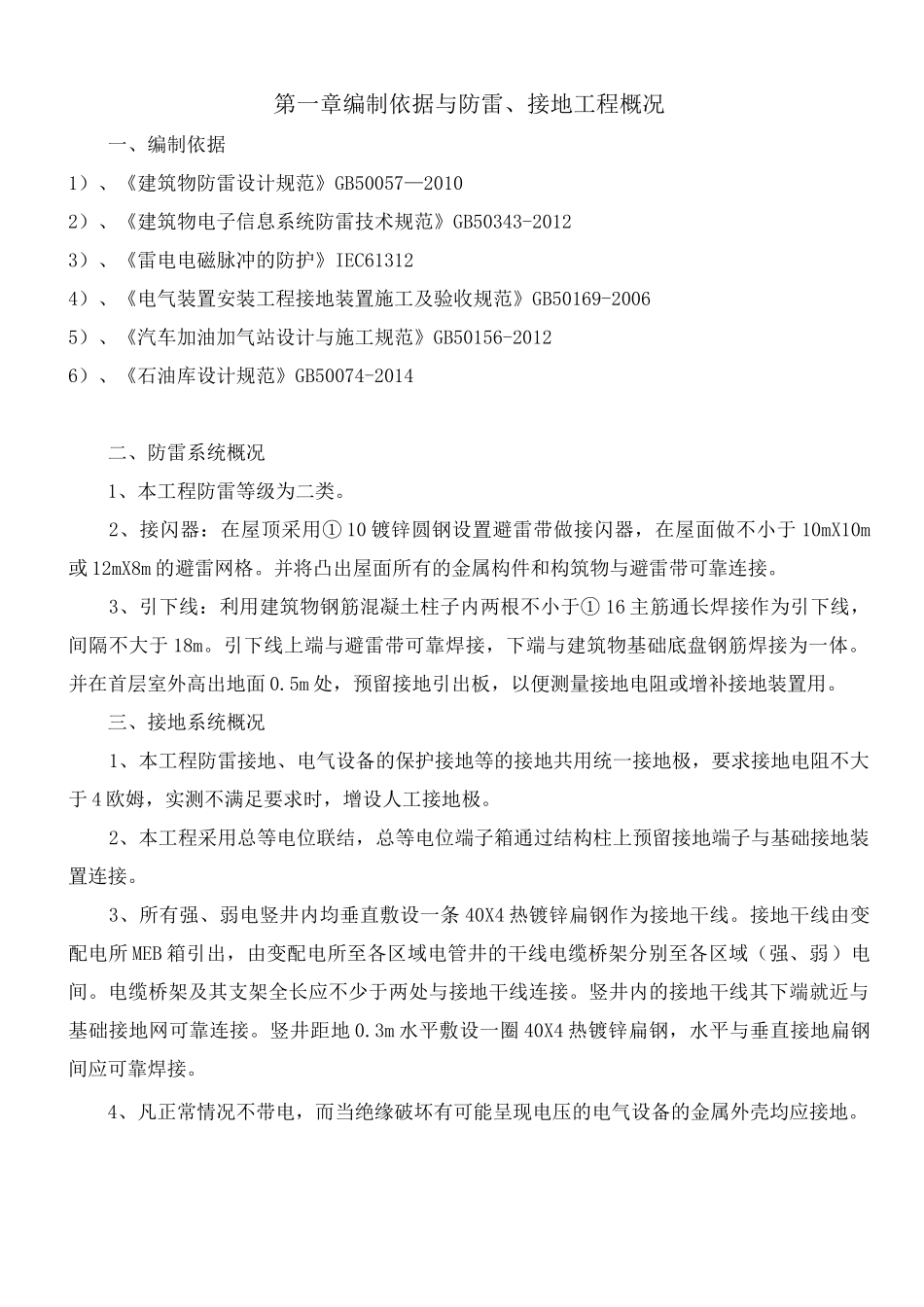

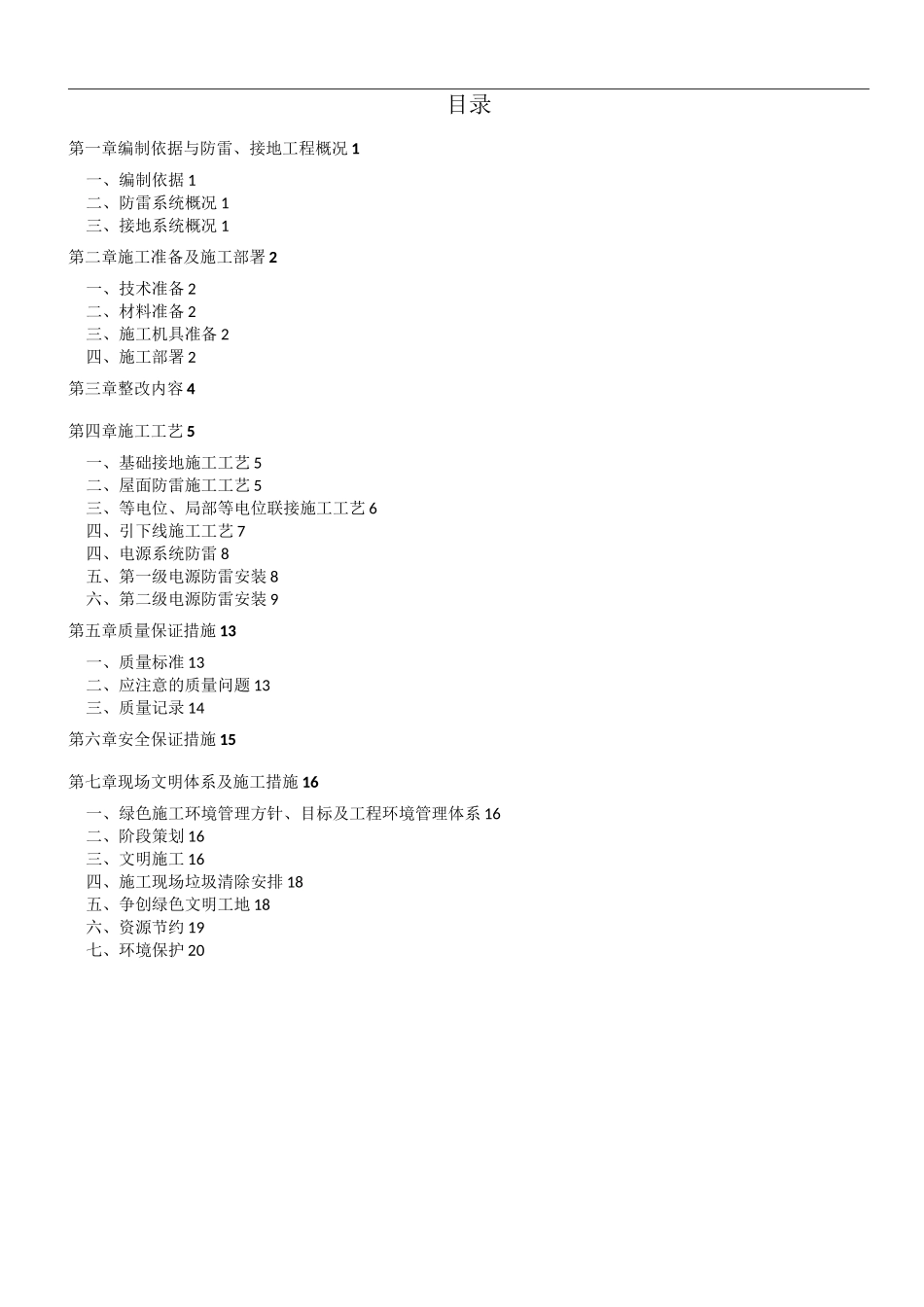

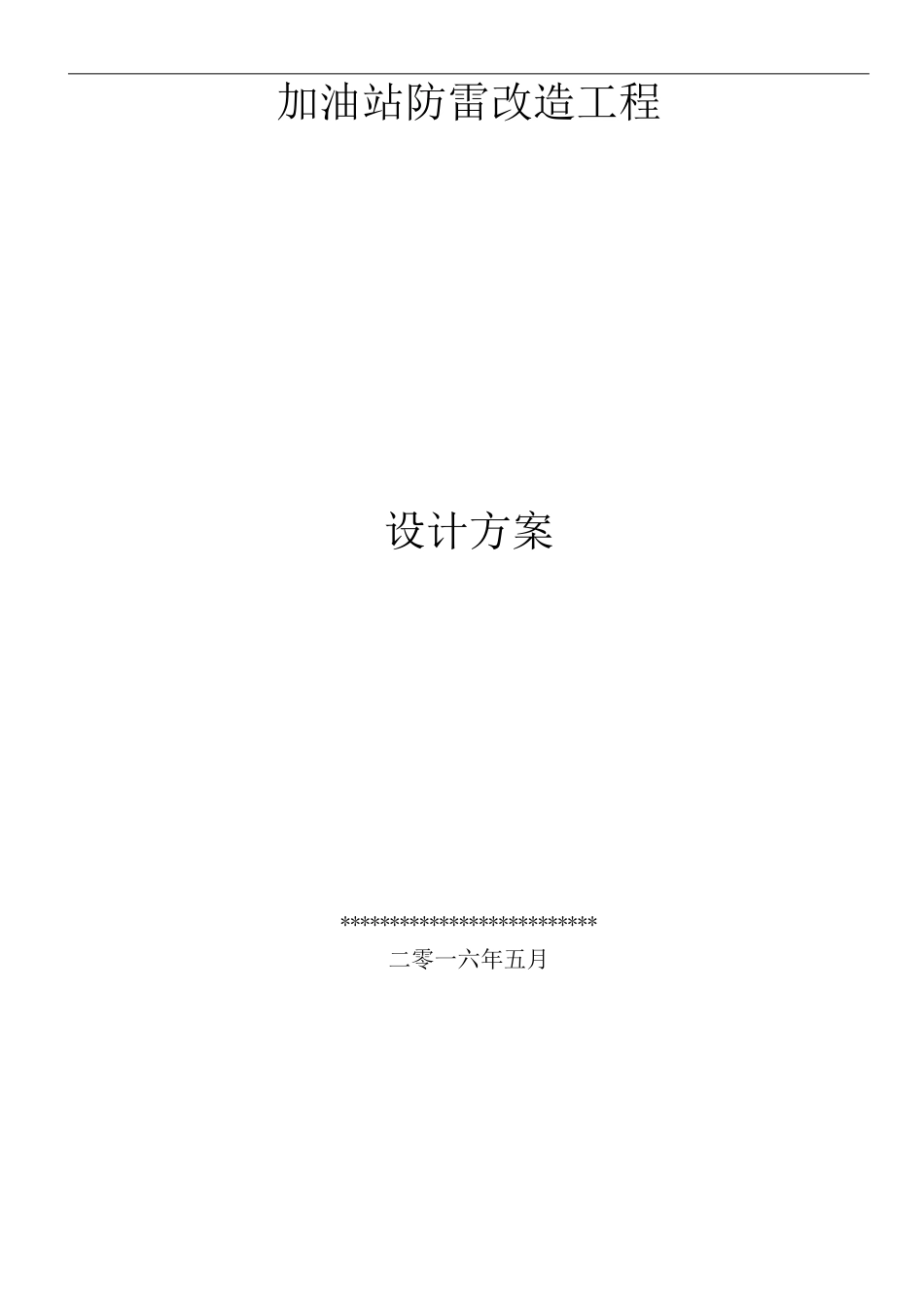

加油站防雷改造工程设计方案**************************二零一六年五月目录第一章编制依据与防雷、接地工程概况1一、编制依据1二、防雷系统概况1三、接地系统概况1第二章施工准备及施工部署2一、技术准备2二、材料准备2三、施工机具准备2四、施工部署2第三章整改内容4第四章施工工艺5一、基础接地施工工艺5二、屋面防雷施工工艺5三、等电位、局部等电位联接施工工艺6四、引下线施工工艺7四、电源系统防雷8五、第一级电源防雷安装8六、第二级电源防雷安装9第五章质量保证措施13一、质量标准13二、应注意的质量问题13三、质量记录14第六章安全保证措施15第七章现场文明体系及施工措施16一、绿色施工环境管理方针、目标及工程环境管理体系16二、阶段策划16三、文明施工16四、施工现场垃圾清除安排18五、争创绿色文明工地18六、资源节约19七、环境保护20第一章编制依据与防雷、接地工程概况一、编制依据1）、《建筑物防雷设计规范》GB50057—20102）、《建筑物电子信息系统防雷技术规范》GB50343-20123）、《雷电电磁脉冲的防护》IEC613124）、《电气装置安装工程接地装置施工及验收规范》GB50169-20065）、《汽车加油加气站设计与施工规范》GB50156-20126）、《石油库设计规范》GB50074-2014二、防雷系统概况1、本工程防雷等级为二类。2、接闪器：在屋顶采用①10镀锌圆钢设置避雷带做接闪器，在屋面做不小于10mX10m或12mX8m的避雷网格。并将凸出屋面所有的金属构件和构筑物与避雷带可靠连接。3、引下线：利用建筑物钢筋混凝土柱子内两根不小于①16主筋通长焊接作为引下线，间隔不大于18m。引下线上端与避雷带可靠焊接，下端与建筑物基础底盘钢筋焊接为一体。并在首层室外高出地面0.5m处，预留接地引出板，以便测量接地电阻或增补接地装置用。三、接地系统概况1、本工程防雷接地、电气设备的保护接地等的接地共用统一接地极，要求接地电阻不大于4欧姆，实测不满足要求时，增设人工接地极。2、本工程采用总等电位联结，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。3、所有强、弱电竖井内均垂直敷设一条40X4热镀锌扁钢作为接地干线。接地干线由变配电所MEB箱引出，由变配电所至各区域电管井的干线电缆桥架分别至各区域（强、弱）电间。电缆桥架及其支架全长应不少于两处与接地干线连接。竖井内的接地干线其下端就近与基础接地网可靠连接。竖井距地0.3m水平敷设一圈40X4热镀锌扁钢，水平与垂直接地扁钢间应可靠焊接。4、凡正常情况不带电，而当绝缘破坏有可能呈现电压的电气设备的金属外壳均应接地。第二章施工准备及施工部署一、技术准备1、施工前，专业工长必须认真研读设计图纸，编制《防雷接地施工方案》，并按要求相关单位报审。2、防雷接地工程施工前，专业工长必须对施工班组进行全面细致的技术交底。二、材料准备1、防雷与接地工程使用的主要材料为热镀锌钢管、镀锌扁钢、电线等，使用材料必须符合设计规定，产品应有材质检验证明及产品出厂合格证。三、施工机具准备1、项目根据具体的施工工艺要求准备施工所需的机械，专业工长、安全员负责检查，检查合格方能进场使用。2、施工主要机械及器具为序号设备名称型号规格数量产地制造年份额定功率(KW)生产能力1切割机Y100L-21中国20162.2KW完好2角向磨光机BS-1001德国20151.5KW完好3交流电焊机ZX1-3151中国201511KW,220V完好四、施工部署1、参照土建施工流水段的划分，每个施工流水段配备一台电焊机与三个施工人员，根据工程实际进度对人员及机械再作调配，土建施工在绑扎完钢筋验收完成后，防雷接地施工人员即可跟进施工，电焊工必须持证上岗。2、劳动力计划表单位：人工种按工程施工阶段投入劳动力情况阶段前期施工准备阶段施工期阶段调试阶段验收阶段第三章整改内容1、加油站的防雷接地、防静电接地、电气设备的工作接地、保护接地、电子系统的接地、防雷器接地等改造，其接地电阻值不应大于4欧姆。2、加油罐区地网环形闭合防雷接地改造。3、油罐、加油机、通气管、配电盘、电子系统配电盘、开关、灯具等都要与接地网相连接改造，使相邻的金属导体及设备外壳电位相等，防止雷电反击火花及避免维护操作人员遭受电击...
