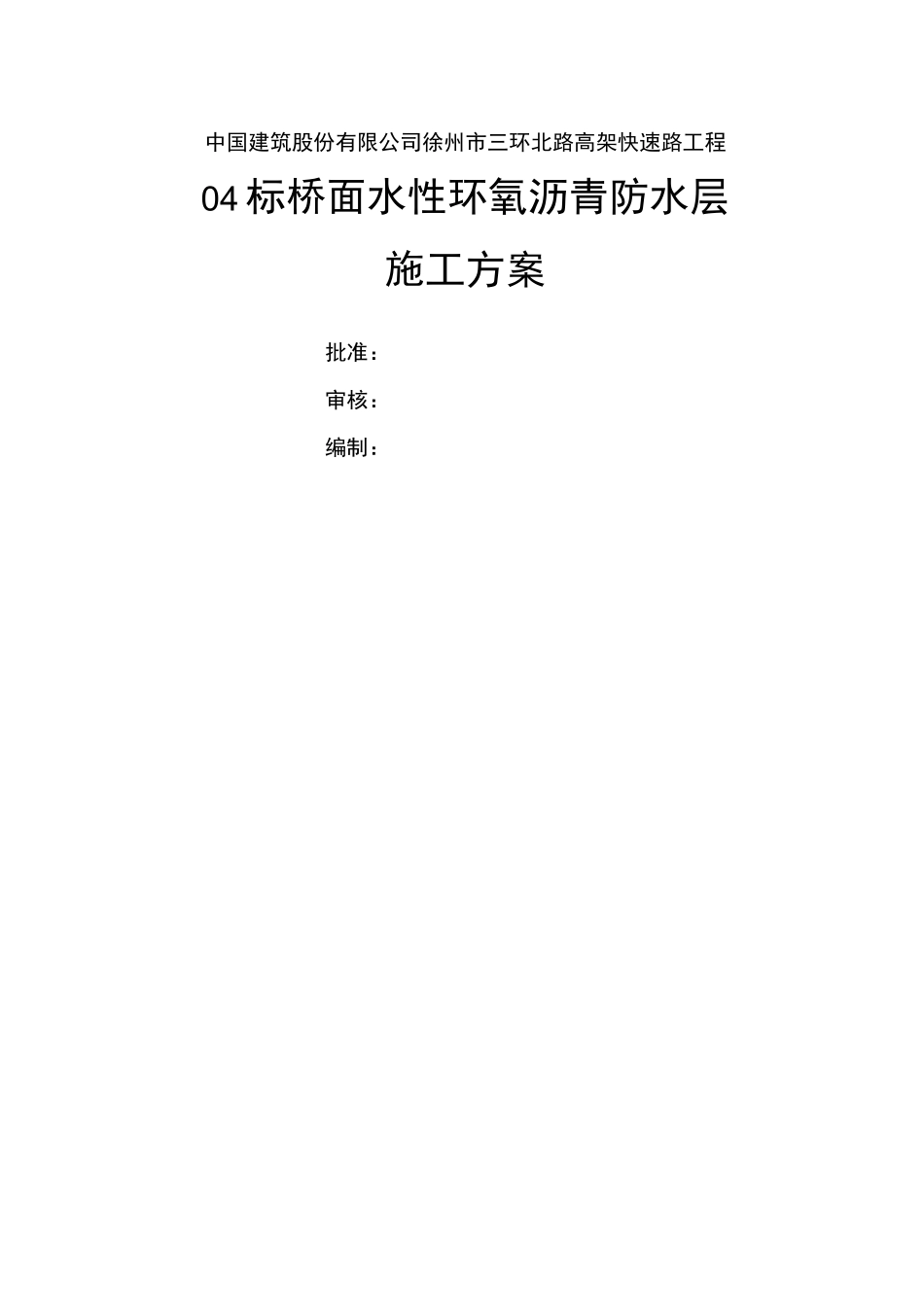

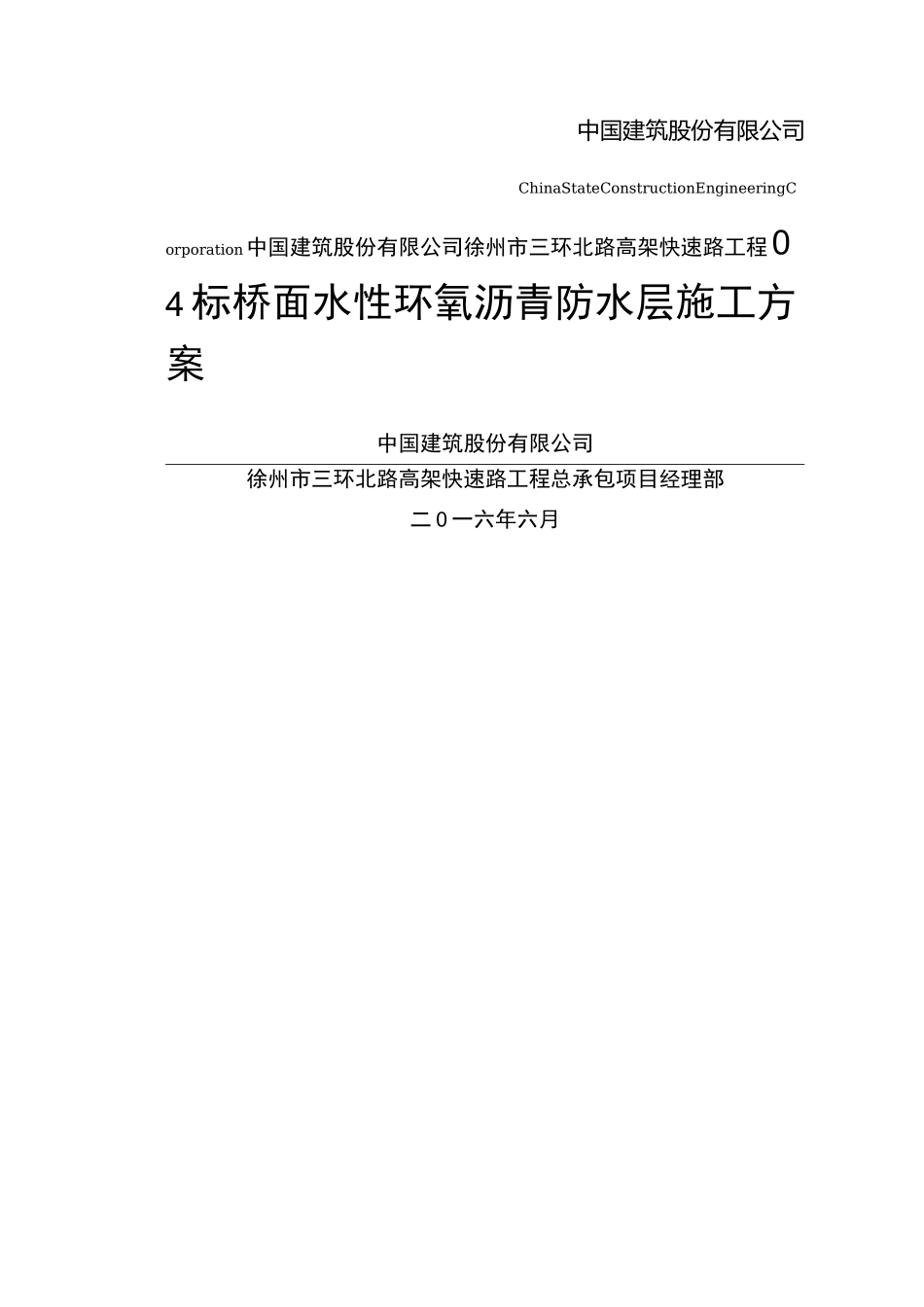

中国建筑股份有限公司ChinaStateConstructionEngineeringCorporation中国建筑股份有限公司徐州市三环北路高架快速路工程04标桥面水性环氧沥青防水层施工方案中国建筑股份有限公司徐州市三环北路高架快速路工程总承包项目经理部二0一六年六月中国建筑股份有限公司徐州市三环北路高架快速路工程04标桥面水性环氧沥青防水层施工方案批准：审核：编制：一、编制依据二、适用范围三、工程概况四、施工计划安排五、施工方案5.1材料技术要求5.2桥面基层技术要求5.3基层打磨处理5.4总体施工流程图5.5桥面抛丸施工方法5.6桥面防水层施工方法六、质量控制措施七、安全保障措施八、文明施工保障措施九、施工人员及机械配置9.1施工人员配置9.2施工机械配置桥面水性环氧沥青防水层施工方案一、编制依据1）徐州市三环北路高架快速路工程桥梁施工图纸；2）徐州市三环北路高架快速路工程04标总体施工进度计划；3）《公路工程质量检验评定标准》（JTGF80/1-2004）;4）《公路桥涵施工技术规范》（JTG/TF50-2011）;5）《工程建设标准强制性条文》（公路、市政工程部分）;6）《道桥用防水涂料》（JC/T975-2005）7）《城市桥梁桥面防水工程技术规范》（CJJ139-2010）8）《水泥混凝土桥面水性环氧沥青防水粘结层施工技术规范》（江苏省质量技术监督局DB32-2285-2012）；9）业主及监理相关文件;二、适用范围本施工方案适用于桥面防水层施工。（不包括PM第三联钢箱梁）三、工程概况徐州市三环北路高架快速路工程NS-LQ04标，起讫里程NK8+777.259〜NK10+099.359，主路全长1.322k叫被交道平山北路改造全长1.122km。主要工程规模包括：主路高架全长1.322km,RU-4、LD-4上下匝道桥，平山北路互通PM、PN匝道桥。本标段桥面抛丸施工50100m2，防水层施工50100m2。防水层首件工程为86联，桥面铺装结构层为：7cmC40砼调平层+防水层+10cm沥青砼四、施工计划安排首件防水层施工计划于2016年6月10日开始施工。五、施工方案5.1材料技术要求水性环氧沥青水泥砼桥面防水粘结层材料为褐色液体，主要采用喷涂法施工。材料采用铁桶包装，每桶200kg。该材料无腐蚀性，对人体无害，不会对空气造成污染。水性环氧沥青防水粘结层材料是一种环氧沥青高分子材料。主要技术指标如下表主要技术指标要求序号项目指标1外观黑色或褐色均匀液体，无明显颗粒2蒸发残留物含量，％>433粘度（C40c，4mm），S5〜504比重(20C)实测5pH值（10%水溶液）7〜116柔韧性（-20°C±2°C）无裂纹7耐热性(160C±2C)不流淌，不滑动8不透水性0.3MPa,30min不渗水9复合件剪切强度，MPa25C>0.5040C>0.3510复合件拉拔强度，MPa25C>0.4040C>0.3011附着力拉拔强度，MPa25C>1.2040C>0.7012抗冻性（-20C）20次不开裂13耐腐蚀性耐碱（20C）Ca（OH）中浸泡15d无异常耐盐水（20C）3%盐水中浸泡15d无异常14干燥性（25°C）（日光照）表干<3h实干W10h15抗硌破及渗水重锤（500g,300mm咼）自由下落后，不穿孑L,不渗水1、材料进场后，每批产品中按GB/T3186的规定取样，总共取不少于2Kg样品,放入不与涂料发生反应干燥洁净的密闭容器中，送去第三方检测单位进行检测，符合规范技术性能指标为合格。2、材料运输和贮存时严防日光暴晒和寒冻，勿接近热源，应防止碰撞，保持包装完整3、在正常运输、常温贮存条件下，贮存期为自生产之日起至少为60天。5.2桥面基层技术要求防水层施工时，箱梁混凝土铺装层强度应达到设计强度的80%以上。5.3基层打磨处理基层混凝土表面粗糙度处理采用抛丸打磨：其工作原理是通过机械的方法把丸料（钢丸或沙粒）以很高的速度和一定的角度抛射到工作表面上，让丸料冲击工作表面，然后在机器内部通过配套的吸尘器的气流清洗作用，将丸料和清理下来的杂质分别回收，并且使丸料可以再次利用的技术。机器配有除尘器，做到无尘、无污染施工，既提高效率，又保护环境。经过抛丸处理的混凝土桥面达到如下要求：均匀地去除表面浮浆和起砂层，形成良好、均匀的表面粗糙度为SP3的轻度抛丸创面；不会破坏基层或在原基层造成骨料松动，达到100%的创面，完全达到露骨率的要求，提高黏结强度。抛丸装置的吸尘设备，在抛丸处理过程中没有任何的粉尘和扬灰，满足施工过程中...
