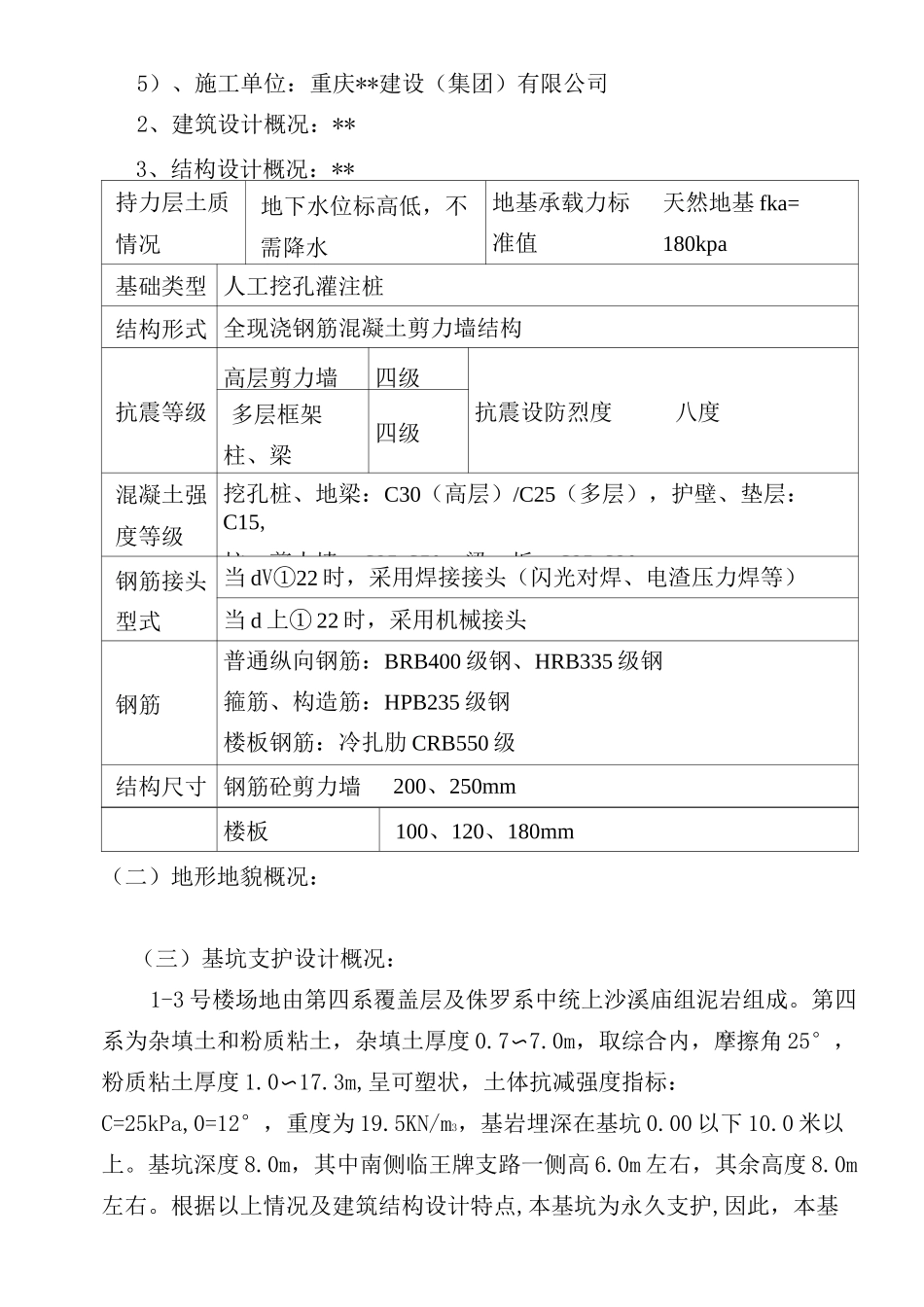

***工程至坑支护施工方案编制：审核：审定：重庆**建设（集团）有限公司二0一一年一月二十五日基坑支护施工方案一、工程概况一）工程概况：1、参建单位：1）、建设单位：重庆**房地产开发有限公司2）、勘察单位：***地质工程勘察院3）、设计单位：重庆**建筑设计院4）、监理单位：重庆**建设工程监理咨询有限公司5）、施工单位：重庆**建设（集团）有限公司2、建筑设计概况：**3、结构设计概况：**持力层土质情况地下水位标高低，不需降水地基承载力标准值天然地基fka=180kpa基础类型人工挖孔灌注桩结构形式全现浇钢筋混凝土剪力墙结构抗震等级高层剪力墙四级抗震设防烈度八度多层框架柱、梁四级混凝土强度等级挖孔桩、地梁：C30（高层）/C25（多层），护壁、垫层：C15,柱、剪力墙：C25-C50，梁、板：C25-C30钢筋接头型式当dV①22时，采用焊接接头（闪光对焊、电渣压力焊等）当d上①22时，采用机械接头钢筋普通纵向钢筋：BRB400级钢、HRB335级钢箍筋、构造筋：HPB235级钢楼板钢筋：冷扎肋CRB550级结构尺寸钢筋砼剪力墙200、250mm楼板100、120、180mm（二）地形地貌概况：（三）基坑支护设计概况：1-3号楼场地由第四系覆盖层及侏罗系中统上沙溪庙组泥岩组成。第四系为杂填土和粉质粘土，杂填土厚度0.7〜7.0m，取综合内，摩擦角25°，粉质粘土厚度1.0〜17.3m,呈可塑状，土体抗减强度指标：C=25kPa,0=12°，重度为19.5KN/m3，基岩埋深在基坑0.00以下10.0米以上。基坑深度8.0m，其中南侧临王牌支路一侧高6.0m左右，其余高度8.0m左右。根据以上情况及建筑结构设计特点,本基坑为永久支护,因此，本基坑采用钢筋砼桩并兼作建筑物的桩基进行支护。基坑安全等级为二级。二、支护方式：基坑采用一道支撑桩支护形式，支撑利用建筑物地下室底板或楼板。支护桩埋置深度应进入-2F底面以下不小于8.0m，兼作建筑基础桩的埋置深度应满足桩基础设计要求。施工采用逆作法。三、施工顺序：1、第一步支护桩开挖、至设计深度经验收后进行浇筑。2、第二步为在支挡桩强度等级达80%以上后，实施第一次开挖部分土体。3、第三步为浇筑-1F层支撑（梁或楼板）。4、第四步为在-1F层支撑结构强度等级达80%以上后，实施第二次开挖部分土体至-2F底，边开挖边施工挡土板。四、施工部署（一）施工准备工作：1、组织工程技术人员认真学习图纸，理解设计意图；2、做好对材料、人工、机械设备的入场准备工作；3、根据设计及规范要求做好技术交底工作。（二）物资准备工作：1、根据施工进度和要求编制主要材料需用计划；2、组织物资按计划进场。（三）现场准备工作：1、对支护抗滑桩位、挡墙的轴线、标高控制点进行复测。2、根据现场情况布置各种施工机械，合理安排材料堆放场地，最大限度的避免材料的二次搬运。3、对边坡临边搭设施工安全维护设施。（四）劳动力组织准备：1、根据支护工程的特点和施工组织方式，确定合理数量的劳动力组织，建立相应的专业队组；2、做好职工入场教育工作，对新入场的职工应逐级进行交底；3、建全各项规章制度，加强遵纪守法教育。（五）、主要施工方案选择1、支护挡墙施工工序：定位放线一►人工挖孔桩一浇注桩身砼―►人工挖挡墙土方_值盘、扎筋_人工关模板_浇注挡墙砼—k砼养护2、砼供应与浇注：抗滑桩护壁砼采用现场人工拌制，浇注，桩身及挡墙砼全部采用预拌砼泵送工艺。砼各项指标及质量要求由商品砼公司根据工程实际要求实施控制。3、抗滑桩施工：抗滑桩采用人工凿打，卷提吊扬机出渣；开挖桩孔必须采用跳挖。场内土石方转运用塔吊进行，外运采用自卸汽车。4、模板：挖孔桩模板采用定型钢模板，挡墙采用组合钢模板。模板支撑系统采用©48X3.5钢管支撑，以抵抗泵送砼的侧压力对模板产生的变影响。五、施工方法（一）抗滑桩施工1、人工开挖抗滑桩1）施工顺序：场地平整f放线、定桩位f挖第一节桩孔土方f支模浇筑第一节护壁混凝土一在护壁上二次投测标高及桩位十字轴线一安装活动井盖、垂直运输架、起重卷扬机或电动葫芦、吊土桶、排水、通风、照明设施等f第二节桩身挖土f清理桩孔四壁，校核桩孔垂直度和直径f拆上节模板，支第二节模板，浇筑第二节混凝土护壁f重复第二节挖土、支模、浇筑...
