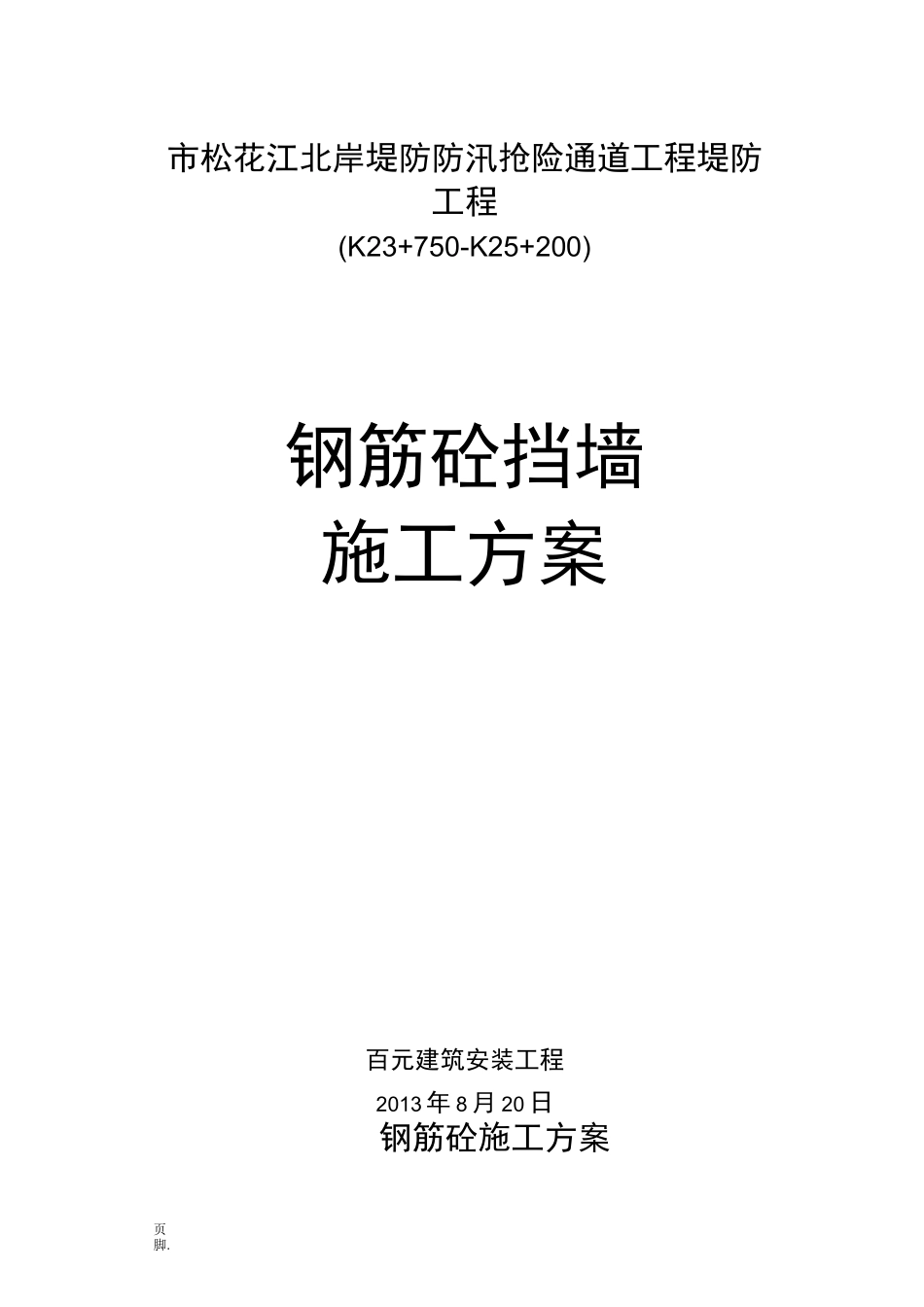

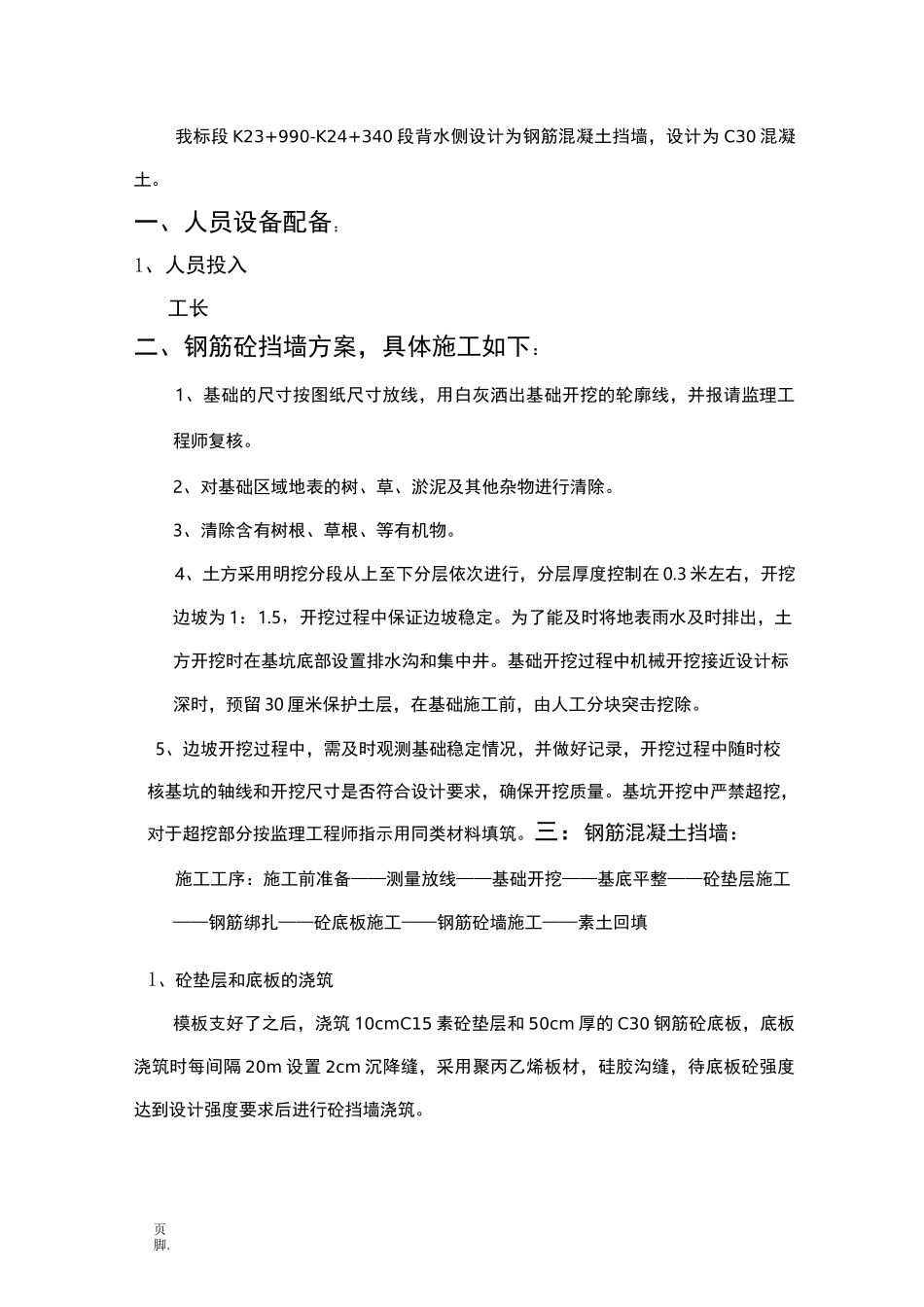

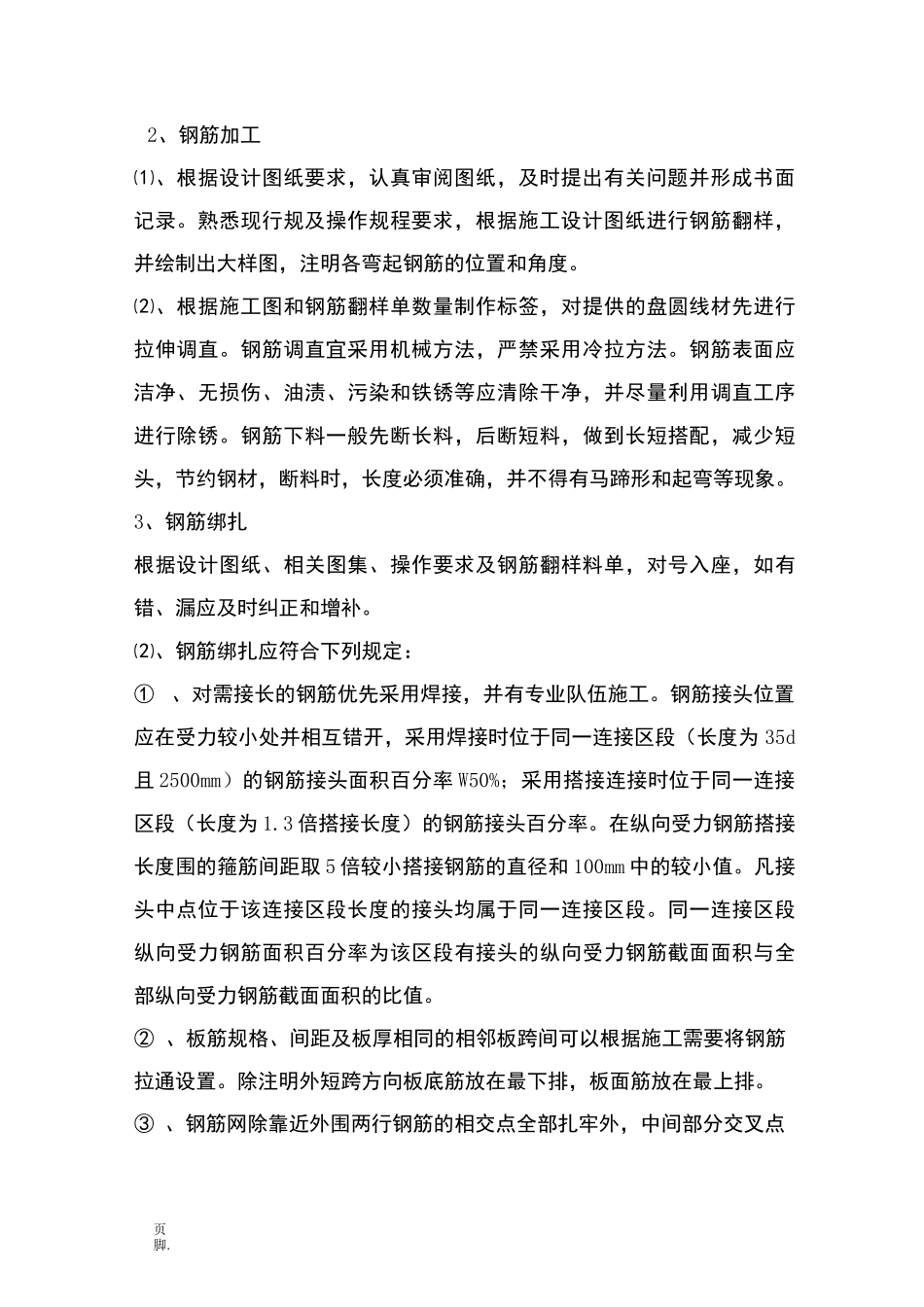

页脚.市松花江北岸堤防防汛抢险通道工程堤防工程(K23+750-K25+200)钢筋砼挡墙施工方案百元建筑安装工程2013年8月20日钢筋砼施工方案页脚.我标段K23+990-K24+340段背水侧设计为钢筋混凝土挡墙,设计为C30混凝土。一、人员设备配备:1、人员投入工长二、钢筋砼挡墙方案,具体施工如下:1、基础的尺寸按图纸尺寸放线,用白灰洒出基础开挖的轮廓线,并报请监理工程师复核。2、对基础区域地表的树、草、淤泥及其他杂物进行清除。3、清除含有树根、草根、等有机物。4、土方采用明挖分段从上至下分层依次进行,分层厚度控制在0.3米左右,开挖边坡为1:1.5,开挖过程中保证边坡稳定。为了能及时将地表雨水及时排出,土方开挖时在基坑底部设置排水沟和集中井。基础开挖过程中机械开挖接近设计标深时,预留30厘米保护土层,在基础施工前,由人工分块突击挖除。5、边坡开挖过程中,需及时观测基础稳定情况,并做好记录,开挖过程中随时校核基坑的轴线和开挖尺寸是否符合设计要求,确保开挖质量。基坑开挖中严禁超挖,对于超挖部分按监理工程师指示用同类材料填筑。三:钢筋混凝土挡墙:施工工序:施工前准备——测量放线——基础开挖——基底平整——砼垫层施工——钢筋绑扎——砼底板施工——钢筋砼墙施工——素土回填1、砼垫层和底板的浇筑模板支好了之后,浇筑10cmC15素砼垫层和50cm厚的C30钢筋砼底板,底板浇筑时每间隔20m设置2cm沉降缝,采用聚丙乙烯板材,硅胶沟缝,待底板砼强度达到设计强度要求后进行砼挡墙浇筑。页脚.2、钢筋加工⑴、根据设计图纸要求,认真审阅图纸,及时提出有关问题并形成书面记录。熟悉现行规及操作规程要求,根据施工设计图纸进行钢筋翻样,并绘制出大样图,注明各弯起钢筋的位置和角度。⑵、根据施工图和钢筋翻样单数量制作标签,对提供的盘圆线材先进行拉伸调直。钢筋调直宜采用机械方法,严禁采用冷拉方法。钢筋表面应洁净、无损伤、油渍、污染和铁锈等应清除干净,并尽量利用调直工序进行除锈。钢筋下料一般先断长料,后断短料,做到长短搭配,减少短头,节约钢材,断料时,长度必须准确,并不得有马蹄形和起弯等现象。3、钢筋绑扎根据设计图纸、相关图集、操作要求及钢筋翻样料单,对号入座,如有错、漏应及时纠正和增补。⑵、钢筋绑扎应符合下列规定:①、对需接长的钢筋优先采用焊接,并有专业队伍施工。钢筋接头位置应在受力较小处并相互错开,采用焊接时位于同一连接区段(长度为35d且2500mm)的钢筋接头面积百分率W50%;采用搭接连接时位于同一连接区段(长度为1.3倍搭接长度)的钢筋接头百分率。在纵向受力钢筋搭接长度围的箍筋间距取5倍较小搭接钢筋的直径和100mm中的较小值。凡接头中点位于该连接区段长度的接头均属于同一连接区段。同一连接区段纵向受力钢筋面积百分率为该区段有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。②、板筋规格、间距及板厚相同的相邻板跨间可以根据施工需要将钢筋拉通设置。除注明外短跨方向板底筋放在最下排,板面筋放在最上排。③、钢筋网除靠近外围两行钢筋的相交点全部扎牢外,中间部分交叉点页脚.可间隔交错扎牢,但必须保证受力钢筋不产生位置偏移,双向受力的钢筋必须全部扎牢。④、墙身的箍筋,除设计有特殊要求外,应与受力钢筋垂直设置,钢筋弯钩叠合处,应沿受力钢筋方向错开设置。⑤、直径不大于12mm的受压钢筋以及轴心受压构件中任意直径的受力钢筋之搭接长度不应小于钢筋直径的35d。⑥、钢筋搭接处,应在中心和两端扎牢。4、注意事项:钢筋绑扎前应清理污物,锈斑、油污等;钢筋绑扎完成后,应认真做好自检工作,按要求不同部位垫好保护层;做好分项验收和隐蔽工程验收工作;对规规定不允许采用绑扎的受力钢筋及设计中有明确规定的不允许采用绑扎接头;对绑扎接头处箍筋必须加密,满足规和设计图纸要求。5、模板的支设安装⑴、基础、墙身的模板进行中心线和位置的放线:首先放出基础的中线,根据施工图用墨线弹出模板的外框边线的控制线和十字中心线,以便于模板的安装和施工。做好标高测量工作:用水准仪把建筑水平标高根据实际标高的需求,直接引测到模板安装位置。进行模板基底找...
