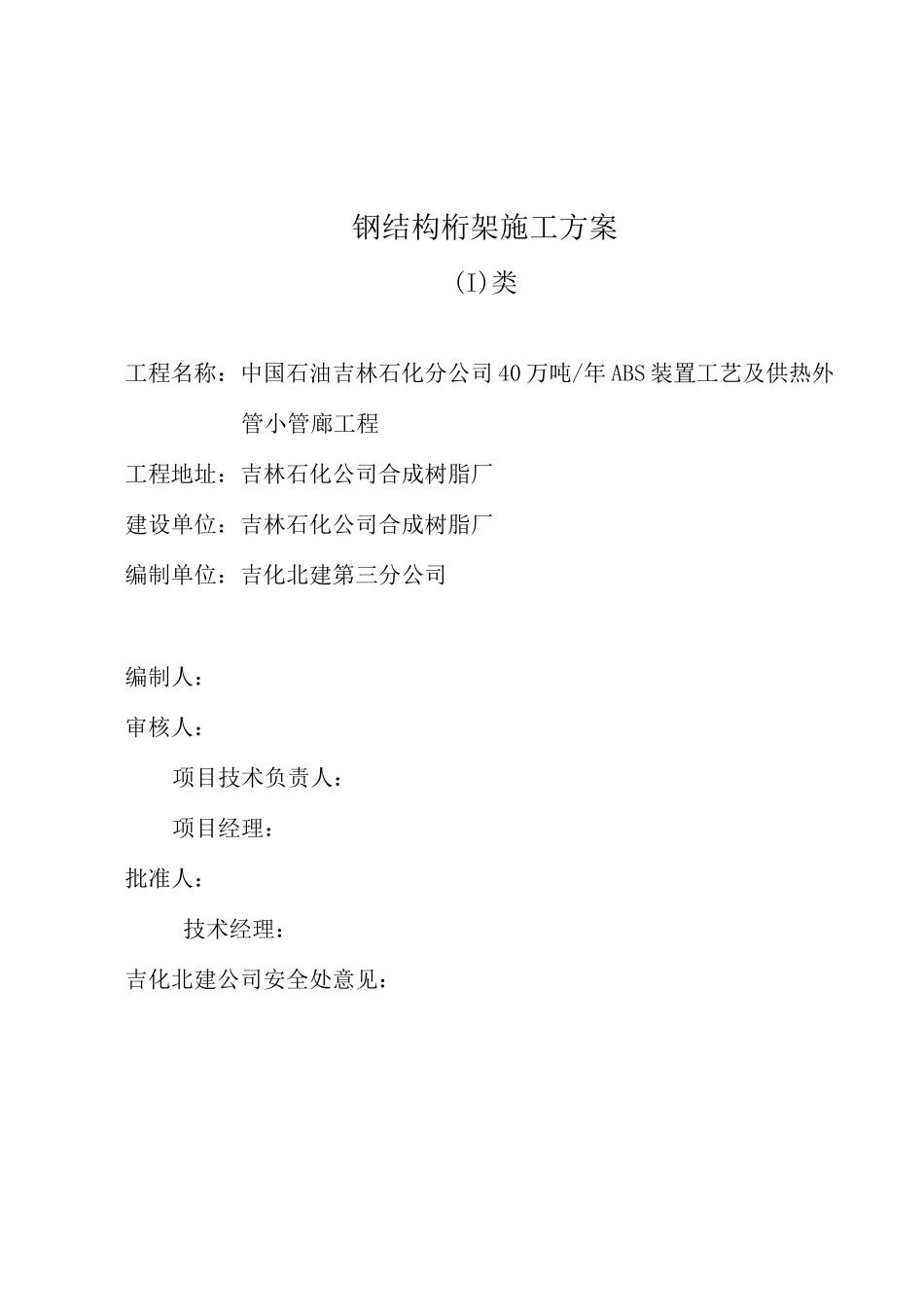

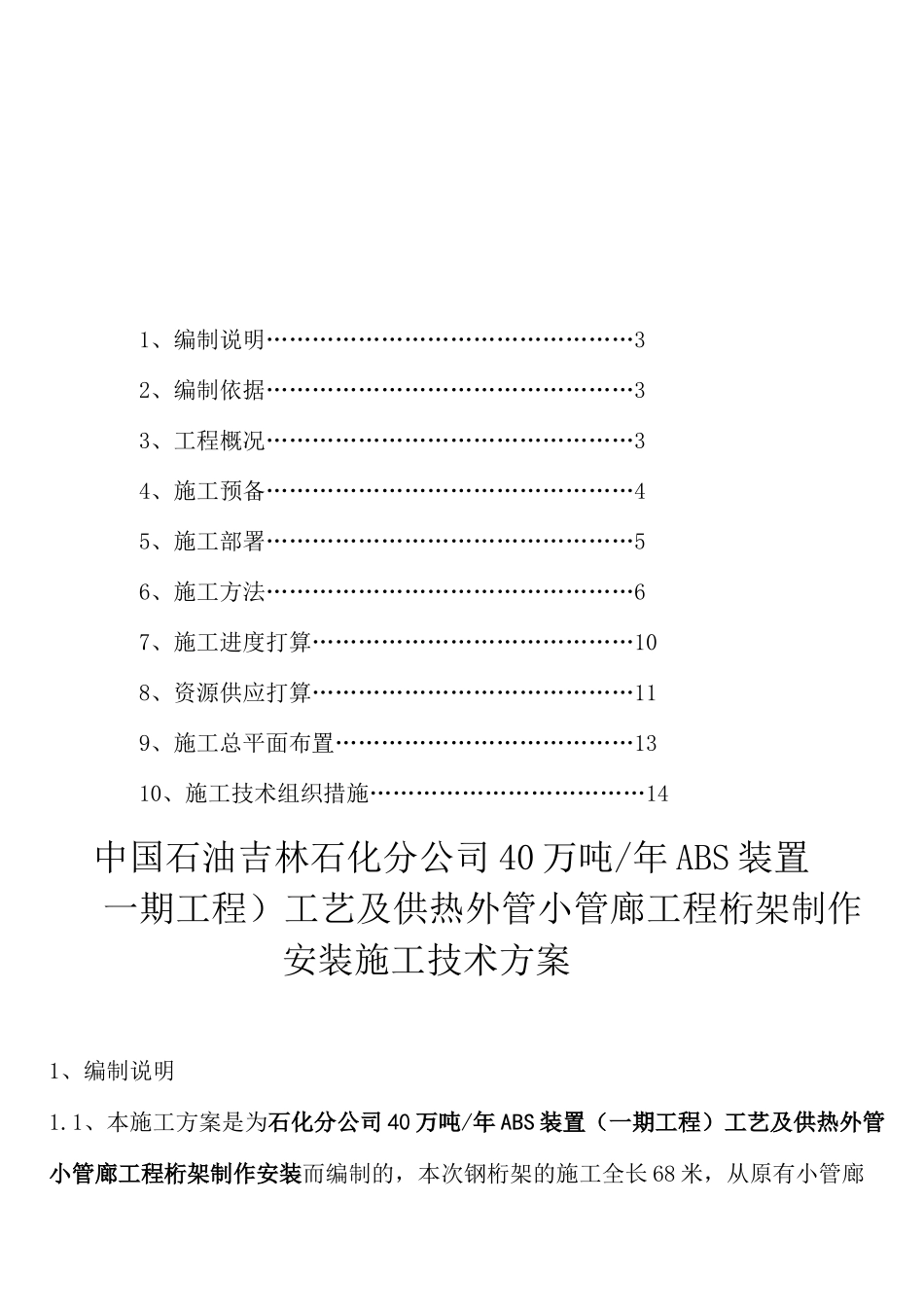

钢结构桁架施工方案(I)类工程名称：中国石油吉林石化分公司40万吨/年ABS装置工艺及供热外管小管廊工程工程地址：吉林石化公司合成树脂厂建设单位：吉林石化公司合成树脂厂编制单位：吉化北建第三分公司编制人：审核人：项目技术负责人：项目经理：批准人：技术经理：吉化北建公司安全处意见：1、编制说明…………………………………………32、编制依据…………………………………………33、工程概况…………………………………………34、施工预备…………………………………………45、施工部署…………………………………………56、施工方法…………………………………………67、施工进度打算……………………………………108、资源供应打算……………………………………119、施工总平面布置…………………………………1310、施工技术组织措施………………………………14中国石油吉林石化分公司40万吨/年ABS装置一期工程）工艺及供热外管小管廊工程桁架制作安装施工技术方案1、编制说明1.1、本施工方案是为石化分公司40万吨/年ABS装置（一期工程）工艺及供热外管小管廊工程桁架制作安装而编制的，本次钢桁架的施工全长68米，从原有小管廊到原有老管廊，管架的顶层标高为+7米，有钢柱22根，钢桁架4榀。1.2、由因此钢制桁架，在现场焊接组装，本工程的专门过程为焊接。1.3、为幸免桁架的运输增加施工费用，降低工程成本，本次施工的预制场地选择在中央操纵室西侧，搭设临时预制场地和成品堆放场地。2、编制依据2.1、中国石油集团工程设计有限责任公司东北分公司提供的吉林石化公司40万吨/年ABS装置工艺及供热外管小管廊设计图纸，图纸档案号：ST0830-020。2.2、引用标准和规范《钢结构工程施工质量验收规范》GB50205-2001；《石油化工钢结构工程施工及验收规范》SH3507-1999；《钢结构工程施工工艺标准》；《建设工程安全生产治理条例》；2.3、现场实际勘测3、工程概况3.1、ABS装置工艺及供热外管小管廊桁架安装在吉林石化公司合成树脂厂的东侧，是新建工程，共有钢结构制作30吨；施工工期：2011年5月3日至2011年6月3日。3.2、本次钢桁架的制作安装施工打算投入劳动力50人，现场进料经专业检查员全部验收合格后才能进行钢桁架的现场预制、现场组装及吊安。施工用电在中国石油集团工程设计有限责任公司东北分公司ABS现场项目部接出，现场施工用电详见：40万吨/年ABS装置用电施工方案。3.3.、要紧实物工程量一览表序号实物名称规格型号单位数量单重（t）1桁架GHJ21-80长X宽X高=18mX1.2mX1m架4152钢柱高6.6m根183独立基础长X宽X高=1.8mX2.7m个124独立基础长X宽X高=1.6mX1.6m个6施工现场平面布置图。4、施工预备4.1、技术预备4.1.1、图纸自审，图纸会审。4.1.2、编制施工技术方案，技术交底。4.1.3、编制工程施工技术、质量、安全保证措施。4.2、现场预备4.2.1、联系、办理现场占地、电源手续，提早做好现场施工用平台铺设电源预备工作。4.2.2、组织施工机具、材料随时进入现场。4.2.3、制作施工用的各种工装机具等。4.2.4、堪察现场，规划材料、机具进场道路，并选择和落实运输机械；提早做好周围设施、环境的处置与爱护等预备工作。4.3、其它预备4.3.1、人员组织和人员调配到位；4.3.2、对有关人员进行技术交底；4.3.3、组织施工机具、材料、设备、构件等进场；4.3.4、与业主、监理、质量监督站就有关施工问题进行联系与落实。5、施工部署5.1、现场成立项目经理部，统一治理本工程。5.1.1、项目经理：刘喜林，其要紧职责为：项目经理是实施治理的责任者，对工程项目负直截了当领导责任；对确保项目按期、优质、高效地交付使用承担领导责任；负责施工全过程的组织治理、安全治理、质量治理、经营财务治理；负责合理调配和优化资源配置；负责重大事项的和谐解决和决策工作。5.1.2、项目副经理张晋虎，其要紧职责为：负责现场施工组织治理工作，对确保工程施工进度、工程质量、施工安全等承担责任；负责现场劳动力的组织调动、施工所用材料、工机具的供应和保管等工作。5.1.3、技术副经理：吴焕玲，其要紧职责为：项目技术负责人负责汇报现场施工技术治理情形，并对施工质量、安全及资源打...
