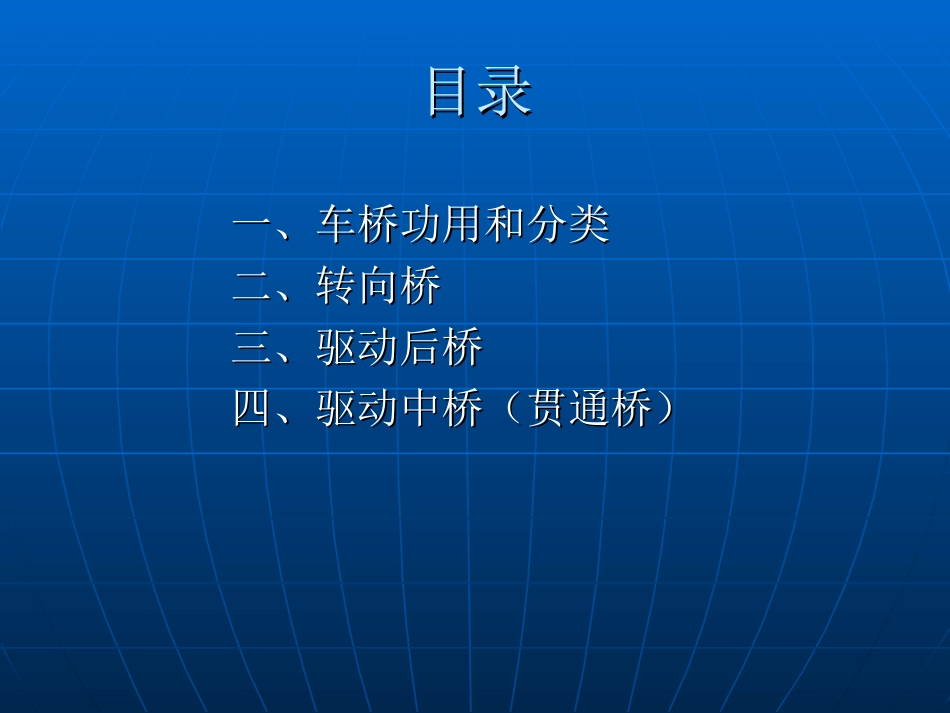

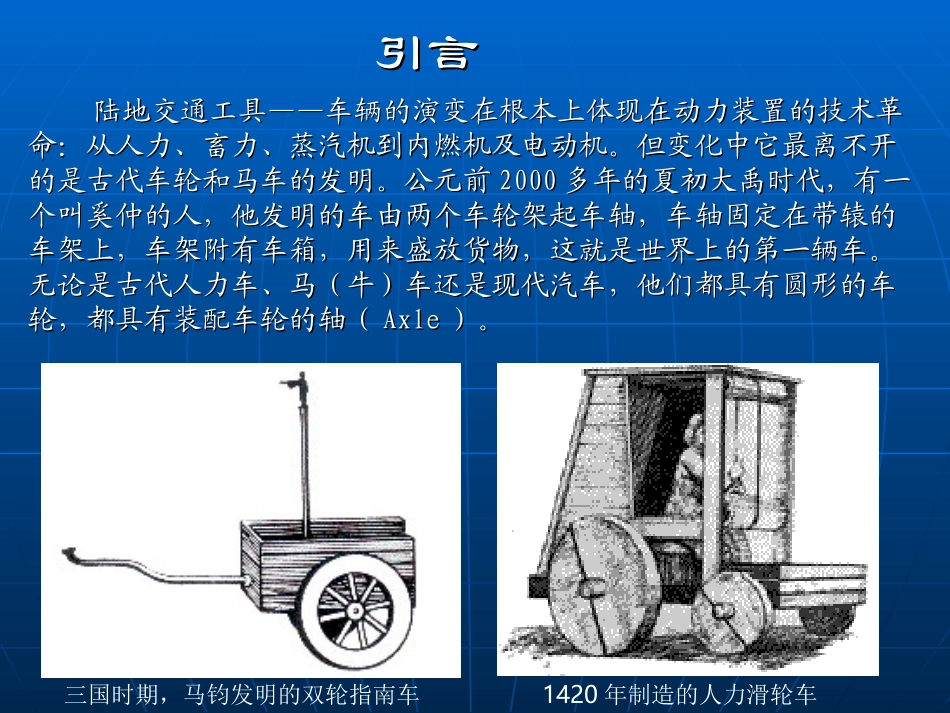

车桥系统知识车桥系统知识产品研发中心产品研发中心引言引言陆地交通工具——车辆的演变在根本上体现在动力装置的技术革陆地交通工具——车辆的演变在根本上体现在动力装置的技术革命：从人力、畜力、蒸汽机到内燃机及电动机。但变化中它最离不开命：从人力、畜力、蒸汽机到内燃机及电动机。但变化中它最离不开的是古代车轮和马车的发明。公元前的是古代车轮和马车的发明。公元前20002000多年的夏初大禹时代，有一多年的夏初大禹时代，有一个叫奚仲的人，他发明的车由两个车轮架起车轴，车轴固定在带辕的个叫奚仲的人，他发明的车由两个车轮架起车轴，车轴固定在带辕的车架上，车架附有车箱，用来盛放货物，这就是世界上的第一辆车。车架上，车架附有车箱，用来盛放货物，这就是世界上的第一辆车。无论是古代人力车、马（牛）车还是现代汽车，他们都具有圆形的车无论是古代人力车、马（牛）车还是现代汽车，他们都具有圆形的车轮，都具有装配车轮的轴（轮，都具有装配车轮的轴（AxleAxle）。）。三国时期，马钧发明的双轮指南车1420年制造的人力滑轮车目录目录一、车桥功用和分类一、车桥功用和分类二、转向桥二、转向桥三、驱动后桥三、驱动后桥四、驱动中桥（贯通桥）四、驱动中桥（贯通桥）车桥(也叫车轴)是汽车底盘行驶系的重要组成部分，我们把发动机比做汽车的心脏，那么车桥就是汽车的两条腿。车桥通过悬架和车架（或承载式车身）相连，两端安装汽车车轮。其功用是传递车架(或承载式车身)与车轮之间各方向作用力及其力矩。根据悬架结构不同，分整体式和断开式两种：整体式车桥有如一个巨大的杠铃，中部为刚性的实心或空心梁，两端通过悬架系统支撑着车身，通常与非独立悬架配合，一般应用在中重型货车和客车上；断开式车桥象两把雨伞插在车身两侧，再各自通过悬架系统支撑车身，只能与独立悬架配用，一般用在轿车和轻型客车上。一、车桥的功用和分类一、车桥的功用和分类根据车桥上车轮的作用不同，车桥也分成转向桥、驱动桥、转向驱动桥和支持桥四种。其中转向桥和支持桥都属于从动桥。大多数货车采用前置后驱动（FR），大型客车则采用后置后驱动（RR），因此前桥作为转向桥，后桥（或中桥）作为驱动桥；而一般轿车采用前置前驱动（FF），此时前桥成为转向驱动桥，后桥充当支持桥。至于越野车则是四轮驱动（4WD），前桥为转向驱动桥。通常我们也根据车桥在整车上的相对位置分为前桥、中桥和后桥。以下就分别介绍我公司生产的重型载重车6×4结构的三种车桥。前桥为整体式转向桥，中、后桥为串连式驱动桥，它具有承载能力强，通过性好的特点。二、转向桥及前轮定位二、转向桥及前轮定位整体式转向桥的结构基本相同，由两个转向节和一根横梁（轴）组成。故称为整体式转向桥。对应有断开式转向桥，多与独立悬架配合使用。图例图例11：转向桥总成分解图（：转向桥总成分解图（3030N-N-0000500005））图例图例22：转向桥总成剖视图（：转向桥总成剖视图（3030N-00005N-00005））11、转向桥结构分解、转向桥结构分解转向节前梁主销楔形锁销转向节利用主销与前梁铰接，带有螺纹的楔形锁销将主销固定在前梁拳部的孔内，使之不能转动。前梁（前轴），主要起承载作用，锻造成型。中间断面为工字形（因此常称为工字梁），这样可保证其质量最小而在垂向平面内的刚度大、强度高；两头略成方形可提高抗扭强度。中部向下弯曲，可降低发动机位置，从而降低汽车重心，同时还可减小变速箱输出轴与传动轴之间的夹角。其主要设计参数有板簧中心距、主销中心距、落差及板簧座截面尺寸及主销倾角。板簧座板簧座主销中心距主销中心距板簧中心距板簧中心距工字断面方形断面①①前梁前梁30N-0101130N-01011②②转向主销转向主销30N-0102130N-01021主销将转向节和前梁铰接在一起，以实现车轮的转动。有实心、空心、圆柱形和阶梯形几种形式。③③转向节转向节30N-0101730N-01017俗称羊角，为锻件，其颈部需经淬火。它绕主销相对前梁转动，实现转向。轴径处安装轴承，轮毂绕其转动，实现前进/后退。轴径安装轴承④④左左//右转向节臂右转向节臂3030N-01041/01042N-01041/01042也叫梯形臂、横拉杆臂，属保...
