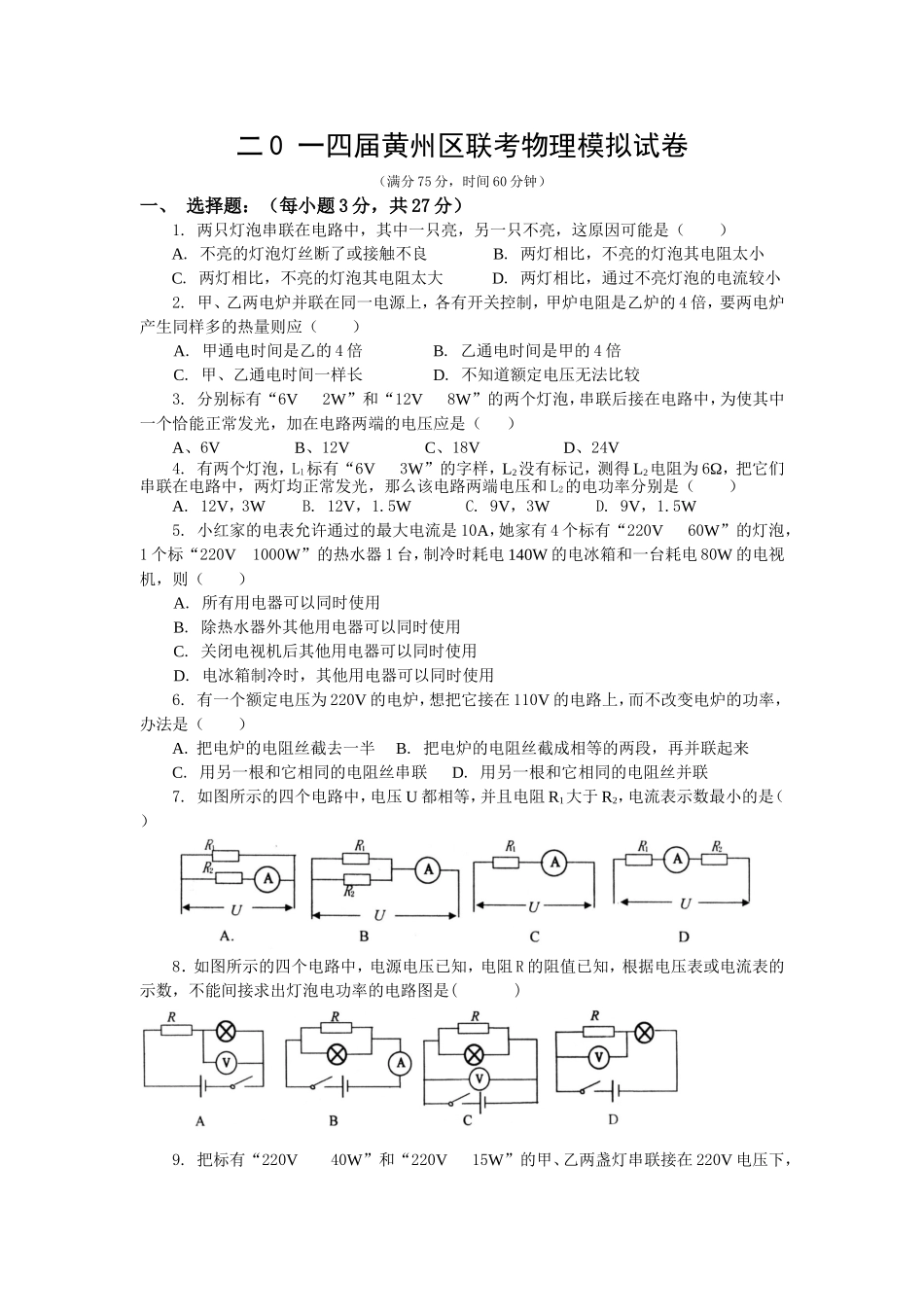

二0一四届黄州区联考物理模拟试卷（满分75分，时间60分钟）一、选择题：（每小题3分，共27分）1.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小2.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应（）A.甲通电时间是乙的4倍B.乙通电时间是甲的4倍C.甲、乙通电时间一样长D.不知道额定电压无法比较3.分别标有“6V2W”和“12V8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V4.有两个灯泡，L1标有“6V3W”的字样，L2没有标记，测得L2电阻为6Ω，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（）A.12V，3WB.12V，1.5WC.9V，3WD.9V，1.5W5.小红家的电表允许通过的最大电流是10A，她家有4个标有“220V60W”的灯泡，1个标“220V1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则（）A.所有用电器可以同时使用B.除热水器外其他用电器可以同时使用C.关闭电视机后其他用电器可以同时使用D.电冰箱制冷时，其他用电器可以同时使用6.有一个额定电压为220V的电炉，想把它接在110V的电路上，而不改变电炉的功率，办法是（）A.把电炉的电阻丝截去一半B.把电炉的电阻丝截成相等的两段，再并联起来C.用另一根和它相同的电阻丝串联D.用另一根和它相同的电阻丝并联7.如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是（）8．如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是()9.把标有“220V40W”和“220V15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是（）A.两盏灯的总功率等于55WB.两盏灯的总功率大于15WC.甲灯的实际功率大于乙灯的实际功率D.乙灯的实际功率大于甲灯的实际功率二、填空题：（10~14题每题3分，15题2分，共17分）10.有两盏白炽灯，甲灯标有“220V40W”，乙灯标有“220V60W”的字样，灯丝若用同样长度的钨丝制成，灯丝电阻值较大的是______灯，丝较粗的是_____灯的灯丝，把两盏灯串联在220V的电路中则______灯较亮。11.把一个标有“6V3W”的灯泡接在10V的电源上，要使灯泡正常发光，需要联一个Ω的电阻，此时电阻消耗的电功率是W。12.一段粗细均匀的电热丝接入220V的电路中，消耗的电功率为P，若把它分成两等分后并联接入110V的电路中，电路的总电阻为原来的，消耗的总功率是，若把它分成三等分后并联接入220V的电路中，消耗的总功率是。13.如图所示的电路中，电源电压恒定，电灯L标有“12V6W”的字样，当开关S1闭合，S2断开时，电流表的示数是0.4A，则电源电压是V，若S1、S2都闭合，电流表的示数是1.1A，则通过R的电流是A，电阻R消耗的电功率是W。AS1S2LR14、如图所示方框中是电热锅的发热装置(未画出),它由3段阻值相同的电热丝组成,这个发热装置的电路与方框外的电路相连接,当开关S接到A点时为低温,接到B点时为高温,电源电压不变,在相同时间内,高温时产生的热量是低温时产生的热量3倍,试在方框内画出它的电路图．15、如图所示、是家庭电路中带有控制开关的三孔插座，请在图中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。三.实验题（共16分）16．（3分）黑夜摸开关很不方便，某同学设计了一种带有指SBASU=220V示灯L1（内阻很大）的开关S，和照明灯泡L2接入图上相应的位置，使开关断开时照明灯泡L2熄灭，指示灯L1亮；而开关闭合时照明灯亮，指示灯熄灭．（请在各接入位置画上各元件，使电路符合要求．）17、（4分）在做“测定小灯泡功率”的实验时，小刚同学连接的实物电路如图所示．其中小灯泡的额定电压为2．5V，额定功率小于1W．⑴同组的小明同学在检查线路时，发现有一根导线连接错误．请你在图中用“×”标出这根错接的导线，并用虚线画出改接后的导线（不能与其他导线交叉）．⑵电路错误改正后，将滑动...
