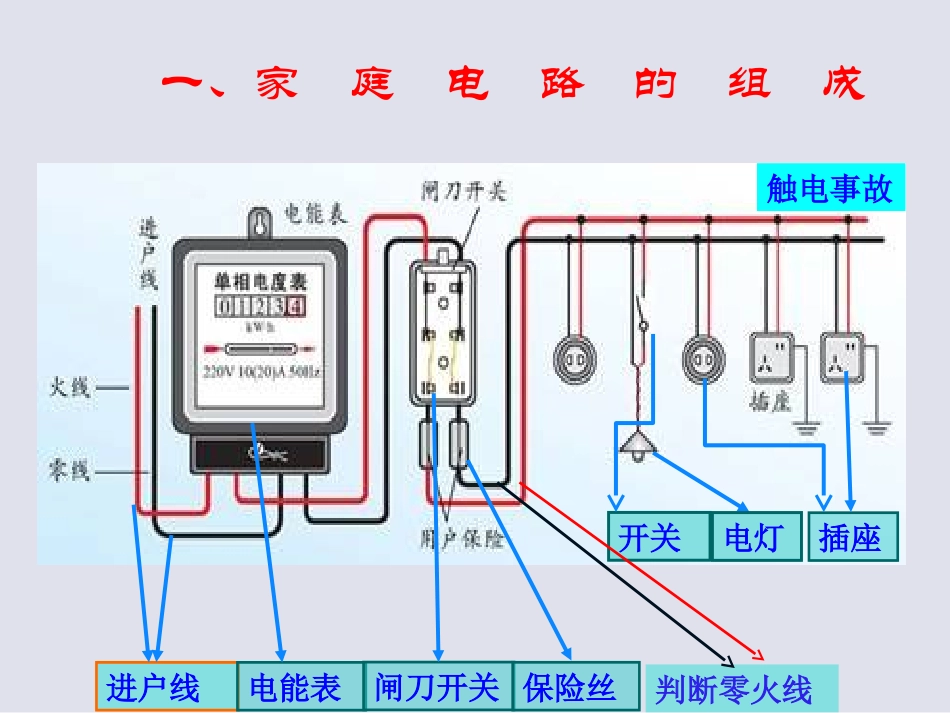

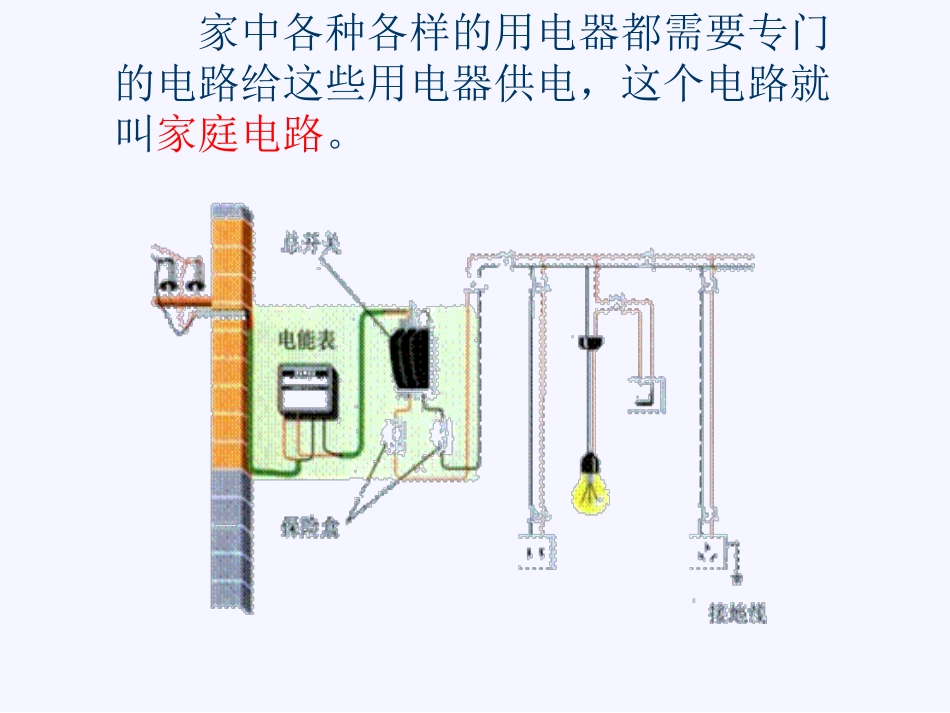

第六节生活用电常识第八章电功率第八章电功率东乡县坪庄学校制作：朱辉家中各种各样的用电器都需要专门的电路给这些用电器供电，这个电路就叫家庭电路。一、家庭电路的组成进户线电能表闸刀开关保险丝插座电灯开关判断零火线触电事故进户线进户线：进户线由户外低压输电线上引来。其中一根叫零线，另一根叫做端线，俗称火线。火线跟零线之间有220V电压。在低压供电的电源处，零线是接地的，所以正常情况下零线和大地之间没有电压，火线跟大地之间有220V电压。电能表220V10(20)A50HZ600revs/kwh电能表要装在家庭电路的干路上；电能表是用来测电功的仪表，它显示所消耗的电能。闸刀开关的作用：闸刀开关更换电器或维修设备切断电源闸刀开关的结构：闸刀开关的安装原则：电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。静触头保险丝动触头保险丝（装在保险盒里）工作原理工作原理::当电路中有过大电流通过时自动切断电路，起到保险作用。电灯及其开关的接法控制电灯的开关应与电灯串联，并接在火线上。接火线螺丝刀形测电笔笔尖电阻二、辨别零线和火线氖管金属体弹簧测电笔测电笔的使用方法手握笔尾金属体，笔尖金属体接触导线。氖管发光的是火线。!1、手没触笔尾金属体，笔尖金属体触到火线时氖管也不会发光。2、使用时手一定不能碰到笔尖金属体。三、插座、三线插头和漏电保护器两孔插座三孔插座接法：左零右火给经常搬动的用电器供电LNELNLNE三孔插座与插头三孔插座与插头用电器外壳接地用电器外壳接地用电器外壳没有接地用电器外壳没有接地空气开关（新型保险）漏电保护器四、低压触电的两种形式四、低压触电的两种形式站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。单线触单线触电电双线触双线触电电低压触电的两种形式低压触电的两种形式站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。安全用电常识要特别警惕本来是绝缘的物体导了电，本来是不该带电的物体带了电。保持绝缘部分干燥架设天线时，不要碰到电线使用金属外壳的家用电器一定要接地为了安全用电，绝对不要接触没有为了安全用电，绝对不要接触没有绝缘皮的火线以及跟火线连通的导体绝缘皮的火线以及跟火线连通的导体。。①注意防止绝缘部①注意防止绝缘部分破损。分破损。②保持绝缘部分干②保持绝缘部分干燥，不用湿手扳开关，燥，不用湿手扳开关，不在电线上晾衣服。不在电线上晾衣服。③有人触电，要先③有人触电，要先切断电源，或者用干木切断电源，或者用干木棍等绝缘体拨开电线。棍等绝缘体拨开电线。④架设电视天线时④架设电视天线时，注意不要触及电线。，注意不要触及电线。用电器有金属外壳的要用电器有金属外壳的要接地。接地。所以对于低压带电所以对于低压带电体的用电原则是体的用电原则是不接触低压带电体。不接触低压带电体。五、高压触电触电的几种形式五、高压触电触电的几种形式U高压跨步电压触高压跨步电压触电电高压输电线落在地面上，地面上与电线断头距离不同的各点存在着电压，当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压（跨步电压）。这时电流通过人体，造成跨步电压触电。五、五、高压触电触电的几种形式高压触电触电的几种形式高压电弧触电高压电弧触电高压线当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象。这时有电流通过人体，造成高压电弧触电。安全用电的原则不接触低压带电体。不靠近高压带电体，六、触电的急救六、触电的急救首先，不能直接去拉触电人，否则去救的人也会触电。应当赶快切断电源，或者用干燥的木棍等将电线挑开，迅速使被触电的人脱离电源。发生火灾时，要首先切断电源，绝对不要带电泼水救火。再见再见谢谢！PhysicsPhysics
