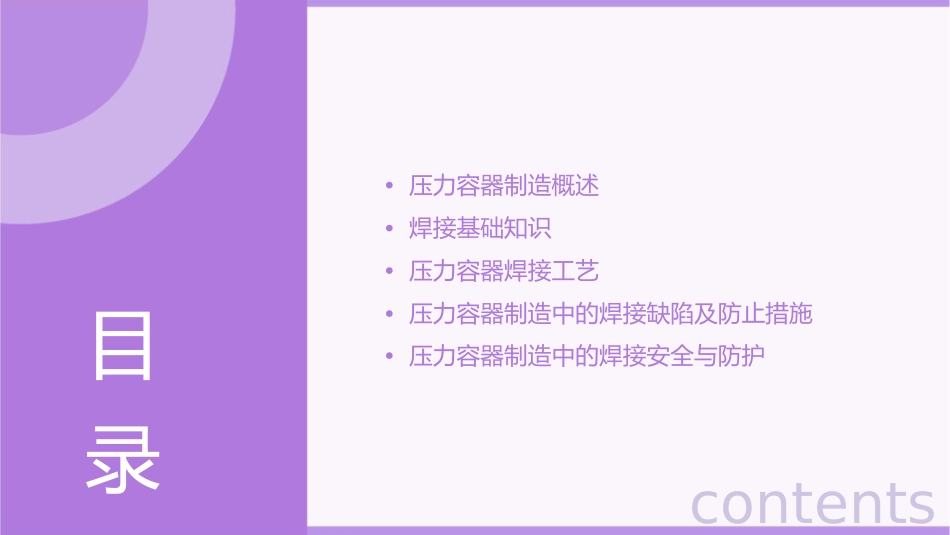

压力容器制造与焊接课件•压力容器制造概述•焊接基础知识•压力容器焊接工艺•压力容器制造中的焊接缺陷及防止措施•压力容器制造中的焊接安全与防护目录contents01压力容器制造概述压力容器的定义与分类总结词压力容器是一种能够承受一定压力的密闭设备，广泛应用于化工、石油、制药等领域。根据不同的分类标准，压力容器可分为不同类型。详细描述压力容器是一种专门用于盛装气体或液体的密闭设备，能够承受一定压力、温度和介质腐蚀等恶劣环境。根据用途、压力、温度和介质等不同，压力容器可分为多种类型，如固定式压力容器、移动式压力容器、高压容器、低压容器等。压力容器制造的工艺流程总结词详细描述压力容器的制造需要经过多个工艺流程，包括材料准备、加工成型、焊接组装和检验等，确保产品质量和安全性。压力容器的制造工艺流程包括材料准备、加工成型、焊接组装和检验等环节。在材料准备阶段，需对材料进行质量检查和验收，确保材料质量合格；加工成型阶段包括下料、成型、边缘加工等工序，确保成型质量；焊接组装阶段需按照设计要求进行焊接和组装，确保焊接质量和整体结构的稳定性；检验阶段包括外观检查、无损检测和压力试验等，确保产品符合标准和客户要求。压力容器制造的质量控制•总结词：为确保压力容器的质量和安全性，制造过程中需进行严格的质量控制，包括材料质量控制、工艺过程控制和检验检测等方面。•详细描述：在压力容器制造过程中，质量控制是非常重要的一环。首先，对材料的质量要进行严格控制，确保材料的质量符合设计要求和相关标准；其次，在工艺过程中，要严格按照工艺流程和操作规程进行操作，避免出现误差和缺陷；最后，在产品检验检测阶段，要采用适当的检测方法和检测设备，对产品的外观、尺寸、无损检测和性能等方面进行全面检测，确保产品符合标准和客户要求。同时，对于不合格的产品要进行返修或报废处理，避免不合格产品流入市场。02焊接基础知识焊接的定义与分类焊接定义焊接是通过加热或加压，或两者并用，使分离的工件产生原子间结合力，从而将工件连接在一起的一种工艺过程。焊接分类根据焊接过程中加热方式的不同，焊接可分为熔化焊、压力焊和钎焊三大类。焊接的基本原理熔池的形成熔池是熔化的金属液聚集的区域，其形成受到热源的形状、尺寸和移动速度的影响。热源的形成焊接过程中，热源将电能、化学能、光能等能量转换为热能，使工件局部加热至熔化或塑性状态。焊缝的形成熔池中的液态金属在冷却过程中发生结晶，形成焊缝。焊缝的形状和尺寸取决于焊接工艺参数和工件的结构。焊接的质量控制焊接工艺评定焊接材料的选择与质量控制在焊接前，应对焊接工艺进行评定，确保其符合相关标准和规范的要求。选择合适的焊接材料，并确保其质量符合标准要求。焊接设备的选择与校准焊接操作人员的培训与资格认证选择合适的焊接设备，并确保其性能稳定、对焊接操作人员进行培训和资格认证，确保其具备合格的技能和知识。精度高。03压力容器焊接工艺焊接方法的选择01020304焊接方法的选择应根据压力容器的材质、结构、使用条件和焊接设备等因素综合考虑。对于低碳钢和低合金钢制压力容器，通常采用埋弧自动焊、气体保护焊等焊接方法。对于不锈钢、高温合金等高合金材料，通常采用钨极氩弧焊、等离子弧焊等焊接方法。对于复合钢板，应采用特殊的焊接工艺，如窄间隙焊接、激光焊接等。焊接工艺参数的确定焊接工艺参数包括焊接电流、焊接电压、焊接速度、预热温度等。焊接工艺参数的确定应遵循相关标准和规范，根据不同的焊接方法和材料选择合适的工艺参数。预热和后热是焊接工艺的重要环节，对于某些材料和焊接方法，需要进行预热和后热处理，以降低裂纹和变形风险。焊接接头的检验焊接接头是压力容器的关键部位，其质量直接关系到压力容器的安全性能和使用寿命。力学性能试验是对焊接接头进行拉伸、弯曲、冲击等试验，以检验其力学性能是否符合要求。焊接接头的检验包括外观检查、无损检测和力学性能试验等。无损检测包括射线检测、超声检测、磁粉检测等，用于检测焊接接头内部的质量缺陷。外观检查主要检查焊接接头的表面质量，如焊缝的宽度...
