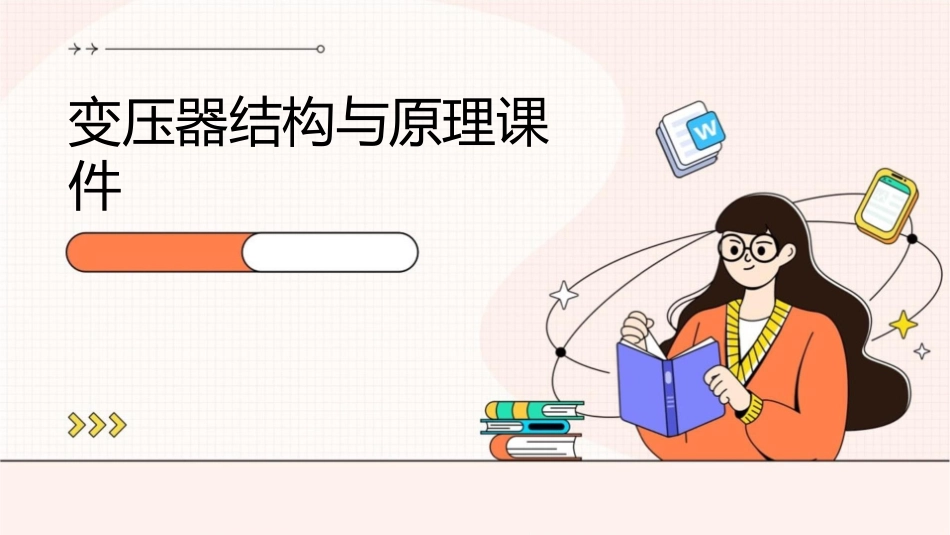

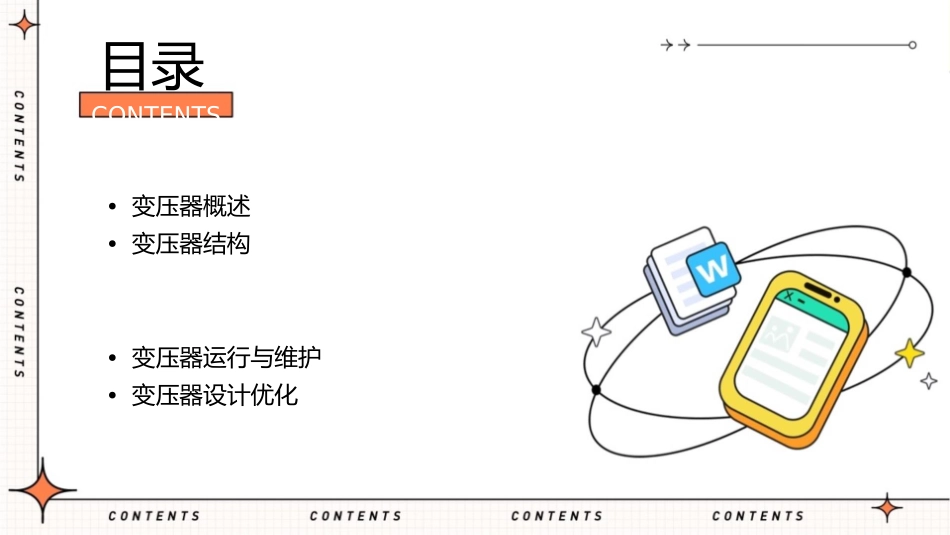

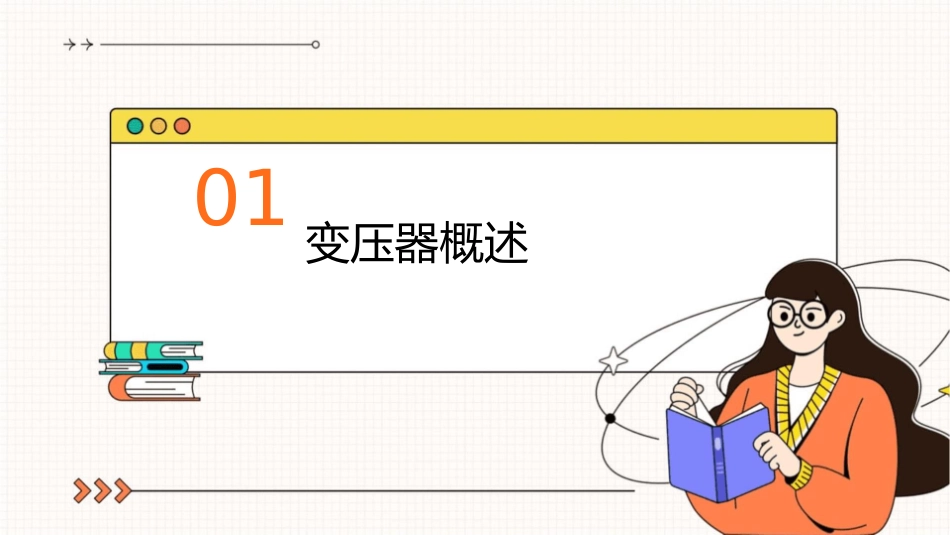

变压器结构与原理课件目录CONTENTS•变压器概述•变压器结构•变压器运行与维护•变压器设计优化01变压器概述变压器定义01变压器是一种利用电磁感应原理改变交流电压的设备。02它主要由初级线圈、次级线圈和铁芯构成，通过磁场耦合实现电压和电流的变化。变压器种类干式变压器变压器线圈和铁芯不浸入变压器油中，而是通过自然对流或强迫风冷散热。油浸式变压器将变压器线圈和铁芯浸入变压器油中，以提高散热性能和绝缘性能。组合式变压器将高压、低压开关设备和变压器组合在一起，形成紧凑型配电装置。变压器应用010203电力系统工业领域通讯领域用于升高或降低电压，以适应输电、配电和用电的需求。用于驱动各种电动机、电炉等设备，以及进行电气控制和调节。用于信号传输、放大等，保障通讯设备的正常工作。02变压器结构绕组结构绕组结构是变压器中的重要组成部分，由铜线或铝线绕制而成，分为高压绕组和低压绕组。高压绕组通常位于变压器的一侧，低压绕组位于另一侧，通过电磁感应原理实现电压的升高或降低。绕组的结构形式有多种，常见的有层式绕组和饼式绕组，根据变压器的不同需求选择不同的绕组形式。绕组的结构设计需考虑电流密度、机械强度、绝缘性能等因素，以确保变压器的正常运行和安全性。铁芯结构铁芯是变压器中的磁路部分，由磁导率较高的硅铁芯的结构形式主要有心式和壳式两种，心式铁芯结构的变压器线圈围绕中间的铁芯绕制而成，而壳式铁芯结构的变压器线圈围绕外围的铁芯绕制而成。钢片叠装而成。铁芯的尺寸、厚度、片数等参数对变压器的性能有着重要影响，如空载电流、损耗、工作频率等。为了减小铁损和磁滞损耗，铁芯通常采用涂有绝缘漆的硅钢片叠加而成。绝缘结构绝缘结构是保证变压器正常运行的必要条件，用于隔离不同电位的绕组和铁芯。除了选择合适的绝缘材料外，还需采取有效的绝缘工艺，如浸渍、包扎、烘烤等，以提高绝缘性能和耐压强度。绝缘材料的选择需根据工作电绝缘结构的可靠性对变压器的压、绝缘等级、环境条件等因素综合考虑，常用的绝缘材料有绝缘纸板、层压木、环氧树寿命和安全性具有重要影响，需定期进行绝缘性能的检测和维护。脂等。冷却结构•变压器在运行过程中会产生热量，冷却结构用于将热量传递到外界，保证变压器的正常工作温度。••冷却方式有多种，根据不同的冷却介质可分为油浸自冷式、油浸风冷式、强迫油循环等。油浸自冷式的冷却介质是变压器油，通过自然对流将热量传递到油箱壁，再通过散热器将热量散发到外界。油浸风冷式的冷却介质同样是变压器油，但增加了风扇强制对流散热的方式，提高散热效率。强迫油循环则采用油泵强制油循环，通过散热器将热量散发到外界。•冷却结构的设计需考虑散热效率、冷却介质的流动性、维护方便性等因素，以确保变压器的可靠性和寿命。03变压器工作原理变压原理总结词变压原理是变压器最基本的工作原理，它通过改变交流电的电压等级来实现电力传输和分配的目的。详细描述当变压器接通交流电源后，一次侧电流发生变化，在铁芯中产生变化的磁场，这个变化的磁场在二次侧产生感应电动势，从而实现了电压的变换。电磁感应原理总结词电磁感应原理是变压器工作的核心，它通过磁场的变化产生感应电动势，进而实现电压和电流的变换。详细描述当变压器的一次侧线圈通入交流电后，在铁芯中产生交变的磁场，这个磁场会在二次侧产生感应电动势。感应电动势的大小与磁通量的变化率成正比，从而实现电压和电流的变换。电流变换原理总结词电流变换原理是指变压器能够改变电流的幅度和相位，以满足不同用电设备和系统的需求。详细描述变压器不仅可以改变电压的幅度，还可以改变电流的相位。通过调整一次侧和二次侧线圈的匝数比和连接方式，可以改变电流的幅度和相位，以满足不同用电设备和系统的需求。04变压器特性电压特性总结词描述变压器输入输出电压之间的关系。详细描述变压器的电压特性是指输入电压与输出电压之间的关系。理想情况下，变压器应能将输入电压升高或降低，以满足输出电压的要求。实际应用中，变压器的电压变化率受到材料、设计和负载等因素的影响。电流特性总结词描述变压器输入输出电流之间...
