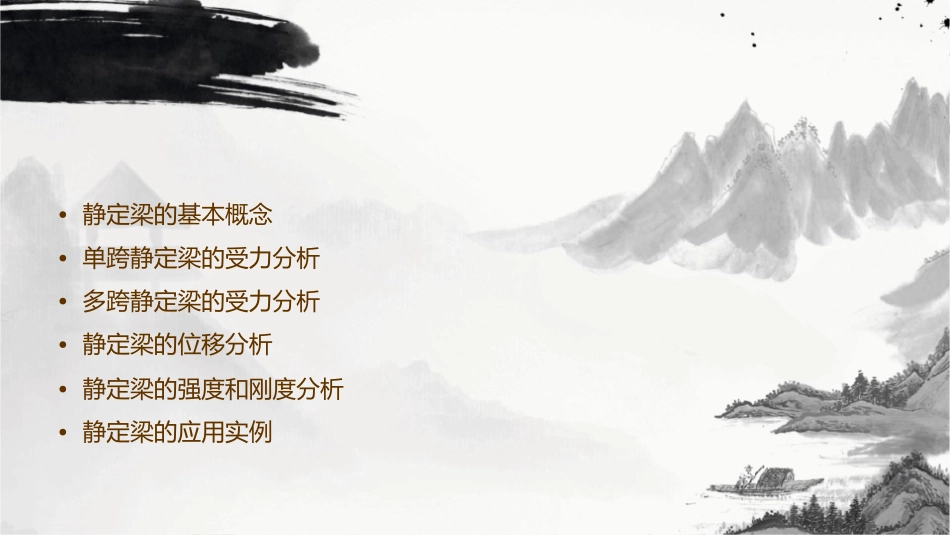

单跨静定梁多跨静定梁受力分析概要课件•静定梁的基本概念•单跨静定梁的受力分析•多跨静定梁的受力分析•静定梁的位移分析•静定梁的强度和刚度分析•静定梁的应用实例01静定梁的基本概念静定与超静定静定当一个结构的自由度数量等于其独立方程数量时，该结构称为静定结构。在静定结构中，力的平衡条件可以满足，不需要引入额外的约束或力矩平衡条件。超静定当一个结构的自由度数量少于其独立方程数量时，该结构称为超静定结构。在超静定结构中，力的平衡条件无法满足，需要引入额外的约束或力矩平衡条件才能求解。梁的分类单跨梁只有一个支座的梁。多跨梁有两个或两个以上支座的梁。静定梁的受力特点静定梁的支座反力与作用在梁上的外力平衡，可以通过力的平衡条件求出支座反力。静定梁的弯矩、剪力和轴力等内力可以通过截面法或位移法等求解方法求出。静定梁的内力分布规律可以通过内力分析方法得出，例如弯矩图和剪力图等。02单跨静定梁的受力分析受力分析的基本假设假设梁的材料是均匀的、连续的，且符合胡克定律。假设梁的弯曲变形是平面弯曲，忽略剪切变形和轴向变形。假设梁的截面尺寸在受力过程中保持不变。剪力和弯矩的计算剪力在梁的截面上，垂直于截面边缘的力称为剪力。剪力可以通过截面上的内力和外力计算得出。弯矩弯矩是使梁弯曲变形的力矩。在单跨静定梁中，弯矩可以通过截面上的剪力和外力计算得出。单跨静定梁的平衡方程01单跨静定梁的平衡方程是：剪力和弯矩的代数和等于外力在梁上的合力矩为零。02通过平衡方程，可以求解出梁的内力和外力，从而进一步分析梁的变形和应力分布。03多跨静定梁的受力分析多跨静定梁的组成与特点组成多跨静定梁由若干单跨静定梁通过支座和连接杆件组成，支座包括固定支座和可动支座。特点多跨静定梁具有多个自由度，能够承受多个方向的力和力矩，且在支座反力的作用下保持平衡状态。多跨静定梁的受力分析方法010203解析法截面法单位力法通过建立多跨静定梁的平衡方程，利用代数方法求解未知力。通过在多跨静定梁上选择适当的截面，隔离出受力和不受力的部分，分别进行分析。在多跨静定梁上施加单位力，根据反力等效原则，确定各支座反力和各杆件内力。多跨静定梁的平衡方程平衡方程平衡方程的解法多跨静定梁的平衡方程是各杆件的内力和各支座反力满足平衡条件的方程组。通过代数方法求解平衡方程，得到各未知力的值。建立平衡方程的方法根据多跨静定梁的结构形式和受力情况，选择适当的隔离体，列出各杆件的内力和各支座反力的平衡方程。04静定梁的位移分析位移分析的基本假设假设静定梁在受力后发生刚体位移，即忽略梁的变形。假设静定梁在受力后各部分保持连续，无裂缝出现。静定梁的位移计算通过节点位移计算静定梁的位移，利用节点位移与梁段位移的关系式进行计算。考虑静定梁的刚度，根据刚度矩阵计算位移。静定梁的变形分析分析静定梁在受力后的变形情况，包括弯曲变形、剪切变形和轴向变形等。考虑梁的材料性质和截面几何特性，分析变形对梁的影响。05静定梁的强度和刚度分析静定梁的强度分析静定梁的强度是指梁在受到外力作用时，能够抵抗破坏的能力。静定梁的强度分析主要基于材料力学的基本原理，通过计算梁的内力和应力，判断梁是否满足强度要求。常见的强度分析方法包括：截面法、弯矩分配法等。静定梁的刚度分析静定梁的刚度是指梁在受到外力作用时，能够抵抗变形的能力。常见的刚度分析方法包括：叠加法、单位载荷法等。静定梁的刚度分析主要基于结构力学的基本原理，通过计算梁的挠度和转角，判断梁是否满足刚度要求。静定梁的稳定性分析静定梁的稳定性是指梁在受到外力作用时，能够保持平衡状态的能力。静定梁的稳定性分析主要基于结构稳定性的基本原理，通过计算梁的临界载荷和失稳模态，判断梁是否满足稳定性要求。常见的稳定性分析方法包括：能量法、有限元法等。06静定梁的应用实例单跨静定梁的应用实例桥梁结构单跨静定梁在桥梁结构中应用广泛，如简支梁桥，其受力简单，施工方便。厂房结构在厂房结构中，单跨静定梁常被用于支撑屋面、吊车等重物，提供足够的承载能力。多跨静定梁的应用实例连续梁桥大型厂...
