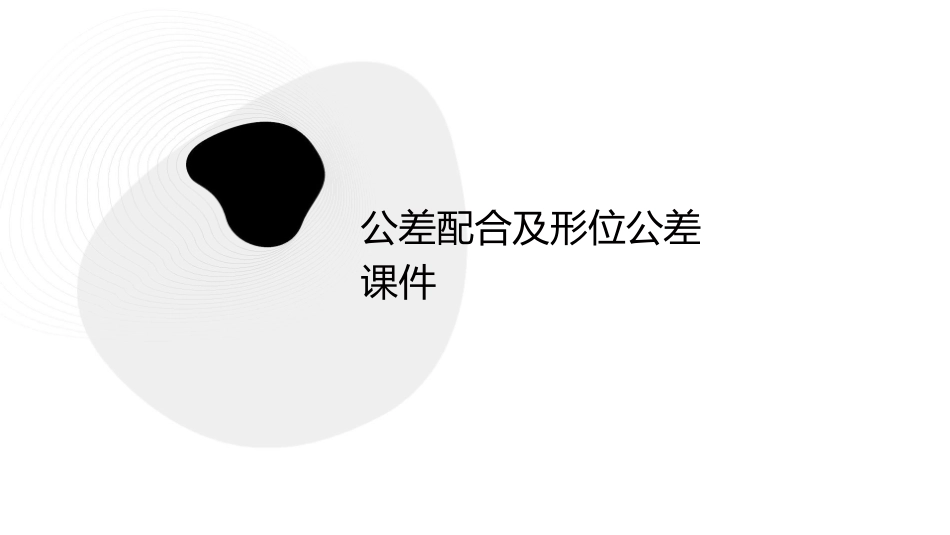

公差配合及形位公差课件VIP免费

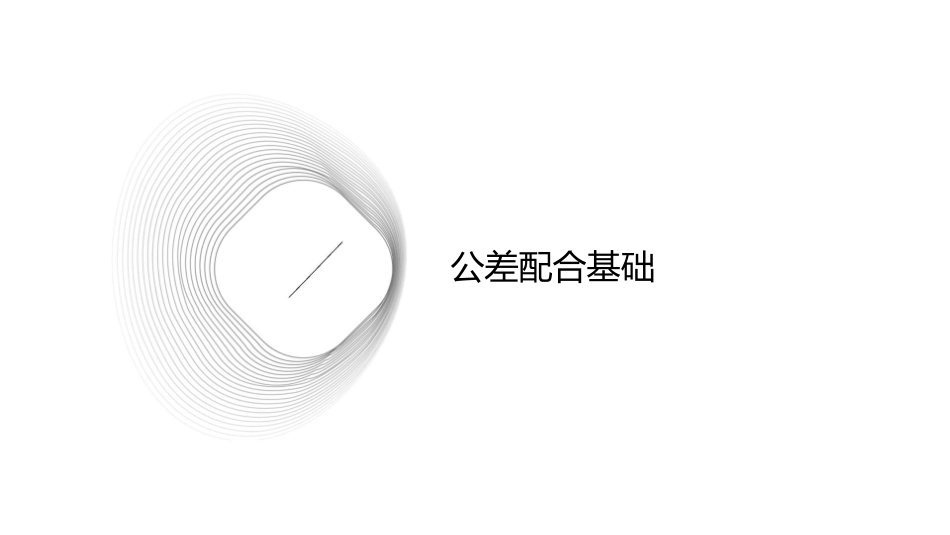

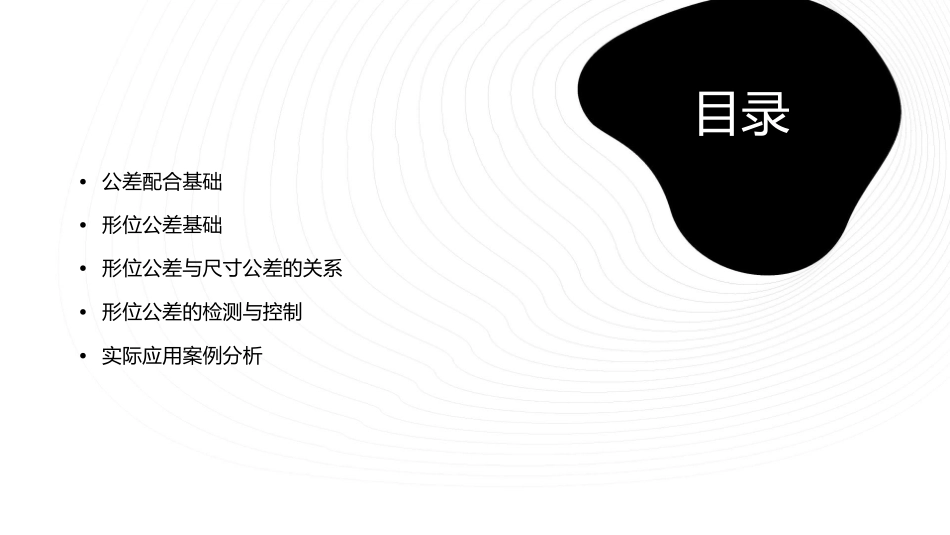

公差配合及形位公差课件目录•公差配合基础•形位公差基础•形位公差与尺寸公差的关系•形位公差的检测与控制•实际应用案例分析公差配合基础公差与配合的定义公差允许零件尺寸变化的范围，包括基本尺寸和极限尺寸。配合两个零件之间孔与轴的间隙关系，分为间隙配合、过渡配合和过盈配合。公差与配合的分类按尺寸分长度、直径、角度等。按精度分IT0-IT18，其中IT0最高，IT18最低。按基准制分基孔制和基轴制。公差与配合的选择和应用根据使用要求选择合适的公差与配合，如耐磨性、强度等。根据工艺要求选择合适的公差与配合，如加工方法、设备精度等。根据经济性选择合适的公差与配合，如成本、生产效率等。形位公差基础形位公差的标注方法形位公差的标注在图纸上标注形位公差时，应遵循GB/T1182-2008《产品几何技术规范几何公差形状、方向、位置和跳动公差的标注》的规定。标注时应明确指出被测要素的名称、符号、理论正确尺寸及基准要素的名称、符号、方向或位置。形位公差框格在图纸上标注形位公差时，应使用专门的形位公差框格。框格由指引线、框格和公差值组成，指引线指向被测要素，框格内填写形位公差符号和公差值。形位公差的选择原则根据零件的功能要求选择形位公差在选择形位公差时，应首先分析零件的功能要求，确定哪些几何要素对零件的功能有重要影响，并根据零件的功能要求确定适当的形位公差等级。根据加工工艺和经济性选择形位公差在选择形位公差时，还应考虑加工工艺和经济性因素。对于可加工性较好的零件，可以适当降低形位公差要求；对于结构复杂、加工难度大的零件，应适当提高形位公差等级以保证零件的加工质量。形位公差与尺寸公差的关系形位公差与尺寸公差的关联性形位公差和尺寸公差是机械制造中两个重要的概念，它们之间存在密切的关联性。尺寸公差用于控制零件的尺寸大小，而形位公差则用于控制零件的形状和位置精度。在机械制造过程中，形位公差和尺寸公差必须相互协调，以确保零件的制造精度和装配性能。形位公差对零件性能的影响形位公差对零件的性能产生重要影响，如耐磨性、耐疲劳性和工作可靠性等。合理的形位公差选择和控制可以有效提高零件的性能，延长其使用寿命。例如，对于旋转轴类零件，形位公差如圆度、圆柱度和同轴度等对轴的使用寿命和稳定性具有显著影响。形位公差与尺寸公差的协调与优化在机械制造过程中，形位公差和尺寸公差的协调与优化是至关重要的。通过合理的协调与优化，可以降低制造成本、提高生产效率并确保零件的制造精度和装配性能。协调与优化的方法包括工艺分析、试验研究和数值模拟等，这些方法有助于实现形位公差和尺寸公差的最佳匹配。形位公差的检测与控制形位公差的检测方法间接测量法直接测量法通过测量与形位误差相关的尺寸或参数，经过计算得出形位误差。直接使用测量工具对零件进行测量，获取形位误差数据。比较测量法坐标测量法利用坐标测量机或三坐标测量仪，获取被测件在三维空间中的坐标数据，通过数据处理得出形位误差。将标准件与被测件进行比较测量，确定被测件的形位误差。最大实体状态（MMC）最小实体状态（LMC）形位公差的控制与管理加工设备维护工艺控制定期对加工设备进行检查和维护，确保设备处于良好状态，减小形位误差的产生。21在生产过程中，通过制定合理的工艺流程和加工方法，减小形位误差的产生。检测设备校准质量管理体系34定期对检测设备进行校准，确保检测结果的准确性。建立完善的质量管理体系，对形位公差进行严格控制和管理，确保产品质量符合要求。实际应用案例分析案例一：机械零件的形位公差分析总结词机械零件的形位公差分析是实际应用中非常重要的一环，它涉及到零件的加工、装配和性能等多个方面。详细描述在机械零件的加工过程中，由于各种因素的影响，如机床精度、刀具磨损、热变形等，可能会导致零件的形状和位置发生偏差。为了确保零件的加工质量和装配精度，需要对机械零件进行形位公差分析。通过分析，可以确定零件的关键尺寸和形位要求，并采取相应的措施来控制加工误差，提高零件的装配精度和稳定性。案例二：汽车零件的形位公差分析总结词汽车零件的形位公差分析对于保证...
