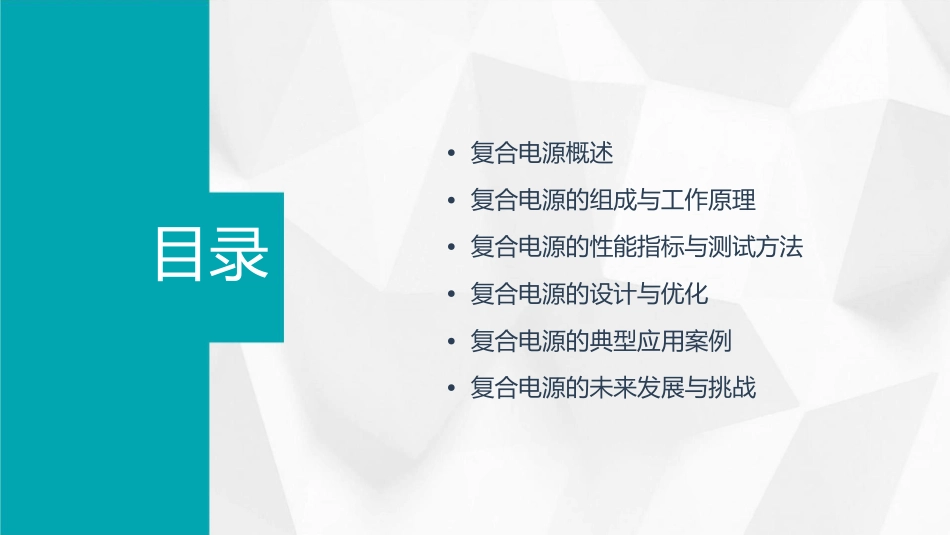

•复合电源概述•复合电源的组成与工作原理•复合电源的性能指标与测试方法•复合电源的设计与优化•复合电源的典型应用案例•复合电源的未来发展与挑战目录复合电源概述定义与特点特点灵活性：复合电源可以根据不同的应用需求进行配置，满足各种复杂场景的需求。定义：复合电源是一种将两种或多种电源技术结合在一起的电源系统，它能够根据不同的应用需求提供多种形式的电能。高效能：复合电源能够将不同电可靠性：复合电源可以提供多种源技术的优点结合起来，提高整个电源系统的效能。电源备份，提高整个系统的可靠性。复合电源的应用领域电动汽车01复合电源可以同时提供直流和交流电能，满足电动汽车在行驶和充电过程中的不同需求。智能电网02复合电源可以作为智能电网中的重要组成部分，为电网提供稳定、可靠的电能供应。分布式能源系统03复合电源可以整合多种分布式能源，提高整个能源系统的效率和可靠性。复合电源的发展趋势高效化01随着技术的不断发展，复合电源的效率将会越来越高，能够更好地满足各种应用需求。智能化02未来复合电源将会更加智能化，能够根据不同的应用场景自动调整工作模式和输出电能。绿色化03环保意识的提高，复合电源将会更加注重环保和节能，采用更加清洁、高效的电源技术。复合电源的组成与工作原理直流电源总结词提供稳定电流的电源详细描述直流电源是一种将交流电转换为直流电的电源供应器，它通过整流和滤波电路将交流电转换为平滑的直流电，为电子设备提供稳定的电流。交流电源总结词提供交流电的电源详细描述交流电源是一种将直流电转换为交流电的电源供应器，它通过逆变电路将直流电转换为具有一定频率和电压的交流电，为需要交流电的设备提供电源。脉冲电源总结词输出脉冲式电流的电源详细描述脉冲电源是一种能够输出脉冲式电流的电源供应器，它通过控制开关的通断来产生具有一定宽度、幅度和频率的脉冲电流，用于驱动某些电子设备或实验装置。开关电源总结词高效、节能的电源详细描述开关电源是一种高效、节能的电源供应器，它通过控制开关管的工作状态来调节输出电压和电流的大小，具有效率高、体积小、重量轻、节能环保等特点。复合电源的性能指标与测试方法电压与电流电压表示电源能够提供的电势差或电动势，是电源输出电流的基本条件。电流表示电源输出的电荷量在单位时间内通过某一截面的电量，是电源性能的重要参数。功率与效率01功率表示电源在单位时间内输出的能量，是衡量电源性能的重要指标。02效率表示电源输出功率与输入功率的比值，反映了电源转换能量的效率。纹波与噪声纹波表示电源输出电压或电流中的交流成分，是影响电源性能的重要因素。噪声表示电源输出中的随机干扰信号，对电源性能和稳定性产生影响。稳定性与可靠性稳定性表示电源在各种工作条件下输出的电压和电流的稳定性，是衡量电源性能的重要指标。可靠性表示电源在规定的工作寿命内能够正常工作的概率，是衡量电源可靠性和寿命的重要指标。复合电源的设计与优化电路拓扑结构选择电路拓扑结构是复合电源设计的核心，它决定了电源的整体性能和效率。根据应用需求，选择合适的电路拓扑结构，如Boost、Buck-Boost等，以实现电压的升降和电流的双向流动。Buck元器件选择与参数设计元器件的选择和参数设计对复合电源的性能和稳定性具有重要影响。根据电路拓扑和工作模式，选择适当的电子元器件，如电感、电容、开关管等，并对其参数进行合理设计，以满足电源的电气性能要求。热设计热设计是确保复合电源稳定运行的关键因素。通过合理的散热设计和热管理，降低元器件的工作温度，防止过热导致的性能下降或损坏，从而提高电源的可靠性和寿命。电磁兼容性设计01电磁兼容性设计是确保复合电源在电磁环境中正常工作的关键。02通过优化电路布局、滤波设计和屏蔽措施，降低电磁干扰（EMI），提高电源的电磁兼容性，确保其在复杂电磁环境中稳定运行。复合电源的典型应用案例汽车电子系统汽车电子系统是复合电源的重要应用领域之一。随着汽车技术的不断发展，汽车电子系统的复杂度越来越高，对电源的要求也更加严格。复合电源能够为汽车电子系统提供稳定、可靠的电源供应，确保...
