发电厂主凝结水系统概要课件VIP免费

发电厂主凝结水系统概要课件_第1页
1/24

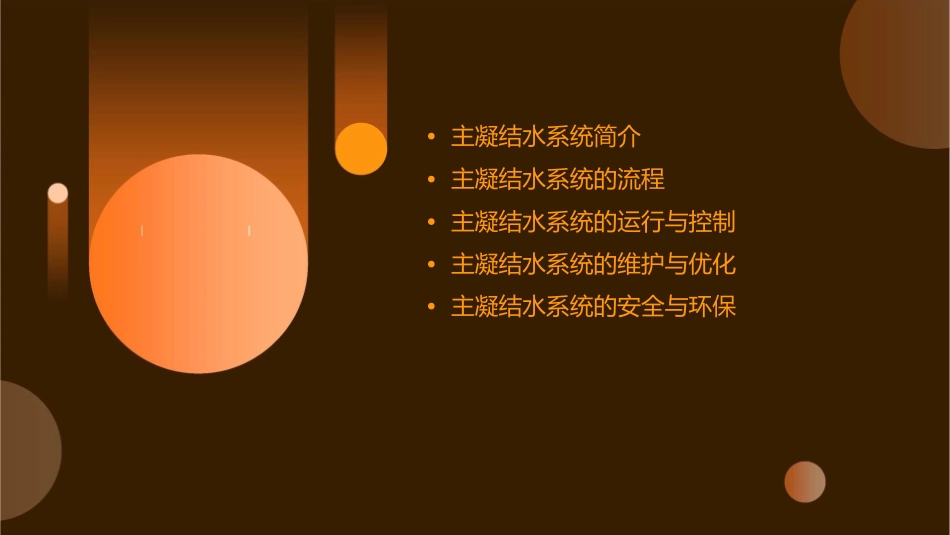

发电厂主凝结水系统概要课件_第2页
2/24
发电厂主凝结水系统概要课件_第3页
3/24
•主凝结水系统简介•主凝结水系统的流程•主凝结水系统的运行与控制•主凝结水系统的维护与优化•主凝结水系统的安全与环保01凝结水系统的定义与功能定义功能凝结水系统的组成凝结水系统的重要性提高水资源利用效率设备保护通过回收和再利用凝结水,减少新水的消耗,降低生产成本。避免设备腐蚀和氧化的风险,延长设备使用寿命。环境保护减少废水排放,减轻对环境的负担。02凝汽器的工作原理凝汽器是发电厂中重要的设备之一,其作用是将汽轮机排出的蒸汽冷凝成水,以便循环使用。凝汽器内部通常采用翅片管或螺旋管等换热器,通过循环冷却水将蒸汽热量带走,使蒸汽冷凝成水。凝汽器内部还有真空系统,通过抽气机将不凝结气体抽出,以维持凝汽器内部的真空状态。凝结水泵的工作原理凝结水泵的作用是将凝汽器中的冷凝水输送到除氧器等设备,以供锅炉使用。凝结水泵的流量和扬程需要根据发电厂的实际情况进行选择,以保证系统的正常运行。凝结水泵通常采用离心式水泵,利用叶轮旋转产生的离心力将水提升到一定高度,再通过管道输送到除氧器等设备。轴封加热器的工作原理轴封加热器的作用是回收轴封漏汽热量,减少热量损失,提高热效率。轴封加热器通常采用管式加热器轴封加热器的设计和运行需要考虑到热量的回收和系统的安全性。或板式加热器,利用蒸汽或热水等介质将轴封漏汽中的热量传递给其他设备或介质。精处理设备的工作原理精处理设备的作用是对主凝结水进行深度处理,去除其中的杂质和盐分等有害物质。精处理设备通常采用过滤、吸附、离子交换等技术,根据水质情况进行选择和组合,以保证水质达到标准要求。精处理设备的运行需要定期维护和再生,以保证设备的正常运行和使用寿命。03运行方式与操作要点运行方式操作要点控制系统的工作原理工作原理控制方式常见故障与处理方法故障类型一故障类型二凝结水流量不足:原因可能是凝汽器泄漏或阀门开度过小。处理方法包括检查凝汽器是否泄漏,调整阀门开度等。凝结水温度过高:原因可能是冷却水流量不足或冷却水温过高。处理方法包括检查冷却水流量和温度是否正常,调整相关参数等。故障类型三故障类型四凝结水压力不稳定:原因可能是管路堵塞或阀门故障。处理方法包括检查管路是否畅通,更换故障阀门等。控制系统失灵:原因可能是传感器故障或控制系统软件故障。处理方法包括检查传感器是否正常工作,更新或修复控制系统软件等。04日常维护与保养010203日常巡检清洁保养油水分离器操作定期检查与试验在线监测定期试验检查与更换部件系统优化与改进建议改进设备结构优化控制策略加强培训与交流05安全操作规程与注意事项操作规程注意事项操作过程中应注意观察系统各部分的运行状态,及时发现并处理异常情况。环保要求与排放标准环保要求主凝结水系统的运行应符合国家和地方的环保要求,减少对环境的污染。排放标准主凝结水系统的排放应达到国家和地方的排放标准,确保废水达标排放。安全与环保的未来发展趋势智能化监控环保技术升级感谢您的观看THANKS

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

发电厂主凝结水系统概要课件
