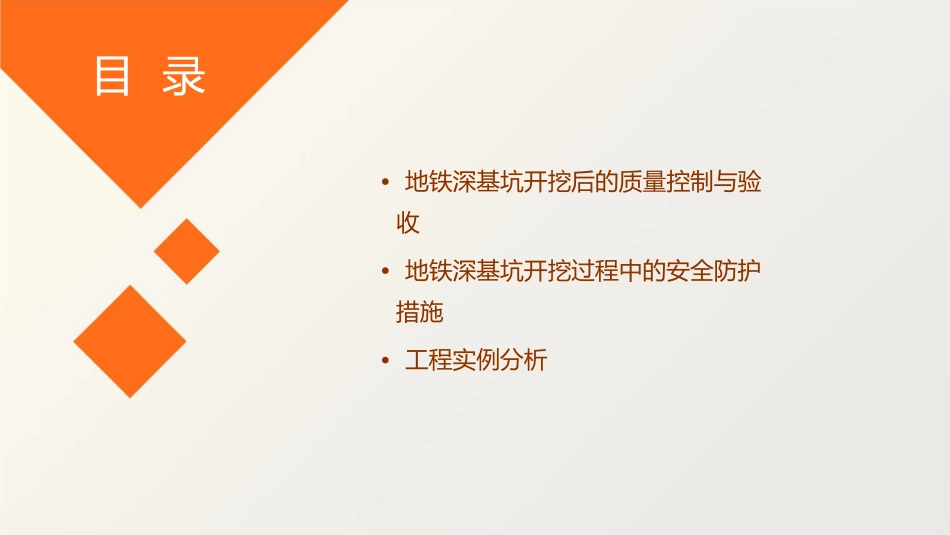

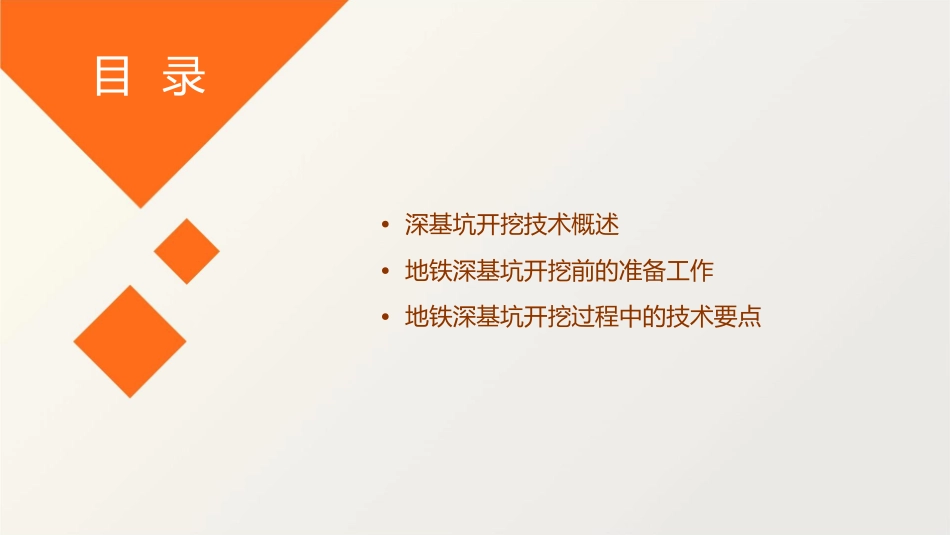

地铁深基坑开挖技术要点姜文盛课件目录•深基坑开挖技术概述•地铁深基坑开挖前的准备工作•地铁深基坑开挖过程中的技术要点目录•地铁深基坑开挖后的质量控制与验收•地铁深基坑开挖过程中的安全防护措施•工程实例分析深基坑开挖技术概述01深基坑的定义深基坑是指开挖深度超过5m（含5m）的基坑或开挖深度虽未超过5m，但地质条件、周围环境、地下管线复杂，或影响毗邻建筑安全的基坑。01深基坑的支护结构通常是临时性的，在施工完成后需要进行拆除。02深基坑的开挖深度和支护结构的稳定性是影响深基坑施工安全和稳定性的关键因素。03深基坑开挖的重要性地铁建设需要开挖深基坑，以满足地铁站台、通道、出入口等设施的建设需求。深基坑的开挖深度和稳定性直接影响到地铁站的施工安全和后期运营的安全。深基坑的开挖技术需要针对不同的地质条件、周边环境和地下管线进行综合考虑，以确保施工的顺利进行和周边环境的稳定。深基坑开挖的难点与挑战深基坑的开挖深度较大，需要对土方进行有效的开挖和运输，以保证施工进度和安全。深基坑的支护结构需要具备足够的稳定性和承载能力，以防止土方开挖过程中的坍塌和变形。深基坑的开挖过程中需要对地下水进行处理，防止地下水对施工安全和周边环境的影响。深基坑的开挖技术需要针对不同的地质条件和周边环境进行适应性调整，以满足施工需求和规范要求。地铁深基坑开挖前的准备工作02现场勘察与设计勘察施工现场的地形、地貌、水文、气象等自然条件。制定详细的设计方案，包括深基坑的形状、大小、深度等。收集和分析工程地质、岩土工程勘察报告等信息。施工方案的编制编制深基坑开挖的施工方案，包括施工流程、安全措施、应急预案等。对施工方案进行专家评审，确对方案进行修改和完善，确保其符合设计和施工要求。保方案的科学性和可行性。人员的组织与培训组织专业的施工队伍，确保人员具备相应的技能和资质。对人员进行安全教育和技能培训，提高人员的安全意识和操作技能。为人员提供必要的劳动保护用品，确保施工安全。设备的选择与准备根据施工方案选择合适的挖掘设备，如挖掘机、装载机等。对设备进行全面检查和维护，确为设备提供必要的支撑和固定措施，防止设备在施工过程中发生倾覆或滑动。保其正常运行和安全性。地铁深基坑开挖过程中的技术要点03土方开挖技术竖向分层开挖01根据土质情况和基坑深度，将土方开挖分为若干层，每层高度不宜过大，以保证土方边坡的稳定性。纵向分段开挖02在竖向分层的基础上，将土方开挖在纵向分段进行，每段长度应根据土质情况和施工条件确定。先撑后挖03在基坑开挖过程中，应先设置支撑体系，然后再进行土方开挖，以防止土方坍塌和边坡失稳。支护结构设计与施工支护结构设计根据相关规范和计算模型，设计支护结构的尺寸、配筋和承载力等参数，以确保支护结构的安全性和稳定性。支护结构类型选择根据工程地质条件、基坑深度和周边环境等因素，选择合适的支护结构类型，如重力式挡墙、排桩式挡墙、地下连续墙等。支护结构施工按照设计和施工规范，进行支护结构的施工，确保施工质量符合要求。降水与排水技术降水方案设计根据工程地质报告和相关规范，设计合理的降水方案，包括降水井的位置、深度、数量等参数。降水设备选择与安装选择合适的降水设备，如水泵、水管等，并按照规范进行安装和调试，以确保降水设备的正常运行。排水系统设计在基坑周边设置排水沟或排水管，以排除地表水和地下水，防止水浸泡基坑和影响施工。信息化施工与监测信息化施工123采用信息化技术，如BIM、GIS等，对施工过程进行动态管理和监控，及时反馈施工中的问题并采取相应措施。监测方案设计根据工程实际情况和相关规范，设计合理的监测方案，包括监测点的布置、监测频率、监测项目等参数。监测数据分析和处理对监测数据进行及时分析和处理，以评估基坑的稳定性和周边环境的影响情况，为后续施工提供决策依据。地铁深基坑开挖后的质量控制与验收04质量控制的要点与方法土方开挖质量控制010203地铁深基坑开挖应严格控制土方开挖的顺序、分层厚度、开挖时间等，避免对周围环境和地下管线造成不良影响。支护结构质量控制地铁...
