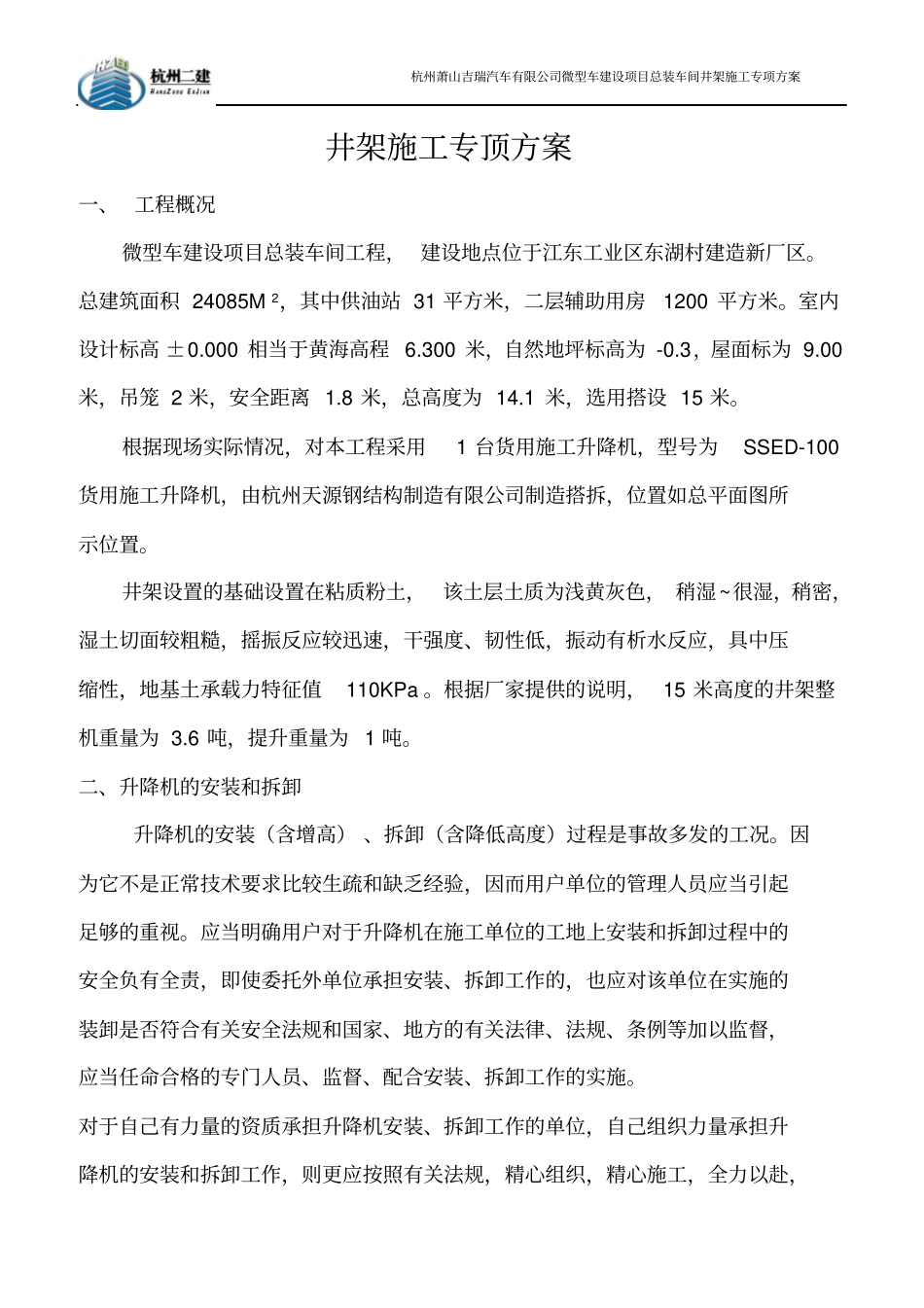

杭州萧山吉瑞汽车有限公司微型车建设项目总装车间井架施工专项方案井架施工专顶方案一、工程概况微型车建设项目总装车间工程，建设地点位于江东工业区东湖村建造新厂区。总建筑面积24085M2，其中供油站31平方米，二层辅助用房1200平方米。室内设计标高±0.000相当于黄海高程6.300米，自然地坪标高为-0.3，屋面标为9.00米，吊笼2米，安全距离1.8米，总高度为14.1米，选用搭设15米。根据现场实际情况，对本工程采用1台货用施工升降机，型号为SSED-100货用施工升降机，由杭州天源钢结构制造有限公司制造搭拆，位置如总平面图所示位置。井架设置的基础设置在粘质粉土，该土层土质为浅黄灰色，稍湿~很湿，稍密，湿土切面较粗糙，摇振反应较迅速，干强度、韧性低，振动有析水反应，具中压缩性，地基土承载力特征值110KPa。根据厂家提供的说明，15米高度的井架整机重量为3.6吨，提升重量为1吨。二、升降机的安装和拆卸升降机的安装（含增高）、拆卸（含降低高度）过程是事故多发的工况。因为它不是正常技术要求比较生疏和缺乏经验，因而用户单位的管理人员应当引起足够的重视。应当明确用户对于升降机在施工单位的工地上安装和拆卸过程中的安全负有全责，即使委托外单位承担安装、拆卸工作的，也应对该单位在实施的装卸是否符合有关安全法规和国家、地方的有关法律、法规、条例等加以监督，应当任命合格的专门人员、监督、配合安装、拆卸工作的实施。对于自己有力量的资质承担升降机安装、拆卸工作的单位，自己组织力量承担升降机的安装和拆卸工作，则更应按照有关法规，精心组织，精心施工，全力以赴，杭州萧山吉瑞汽车有限公司微型车建设项目总装车间井架施工专项方案确保安装、拆卸工作安全有序地进行。特别提醒：本节主要介绍本升降机安装、拆卸中的有关步骤、方法和技术措施，所有参加安装、拆卸人员都应彻底弄清楚，才可参加工作。一）、有关安装的说明和基本安全规则1、参与本升降机安装和拆卸工作的人员必须经过有关升降机方面的技术培训。在装拆前详细阅读并理解本说明书的全部内容。2、在装拆过程中，必须有统一的指挥、专人负责。3、装拆人员在作业时，必须接受安全教育、戴安全帽、系安全带、穿防滑鞋，并准备必要的工具和器具。4、装拆场地必须配置醒目警示标志“非有关人员不得入内”。5、安装前应对各主要部件作全面检查、分类。6、作业时不得高空抛物，防范高空坠物。7、不允许风速超过10.8米/秒和雷、雨、雪的恶劣气候条件下进行装拆工作。二）、砼基础制作1、制作基础时必须注意出料方向，千万不要反向。2、严格按公司提供的基础图制作砼基础（见图）。3、基础浇捣前必须夯实地面，基础深度大于600毫米。4、砼标号采用C20，四周梁配置4Ф16，箍筋为8@150；要求地基承载能力10t/m2，实际地基承载力为110KPa符合要求。5、按图制作预埋件，预埋件表面露出砼面3毫米，预埋件的水平误差应控制在3mm以内。6、基础梁内应设排水孔，不使基础坑内积水。7、砼基础应按规定时间进行保养。杭州萧山吉瑞汽车有限公司微型车建设项目总装车间井架施工专项方案三、搭设安装程序（一）井架的安装1、清理砼基础：砼基础表面应低于预埋件平面，四角预埋件水平误差不得大于3mm。2、装底架梁：底架梁4应于砼基础中心一致并与压板6用螺栓紧固，并检查对角线长度允差1/1000以内。3装底层立杆：长短立杆2必须相互错位安装。4、装标准节：装标准立杆、横杆3、4，斜杆2、导轨6和对重笼导轨7。5、装附墙装置：安装附着架前，井架最大工作高度15米，超过此高度时必须在离地9-15米处安装一道附墙装置，以后以每升高9米（根据实际可在1米内调整），即装一道附墙。6、装顶层立杆：用两根短立杆取平。7、装顶横梁、滑轮组托架梁：以顶连接板用螺栓连接装顶横梁，顶斜杆、顶导轨（长短各2取平）、顶对重笼导轨、顶加强杆和滑轮组托架梁。8、装滑轮组：依次安装高滑轮，对重滑轮和吊笼滑轮。9、装避雷针：避雷针安装在天梁的中间，并接地。特别提示：井架（避雷针）与输电线的最小距离不应小于表2。表2井架（避雷针）输电线的最小距离输电线电压（千伏）＜11-1520-4060-110沿垂直方向（米）4688沿水平方向...
