华中家具基础施工方案1剖析VIP免费

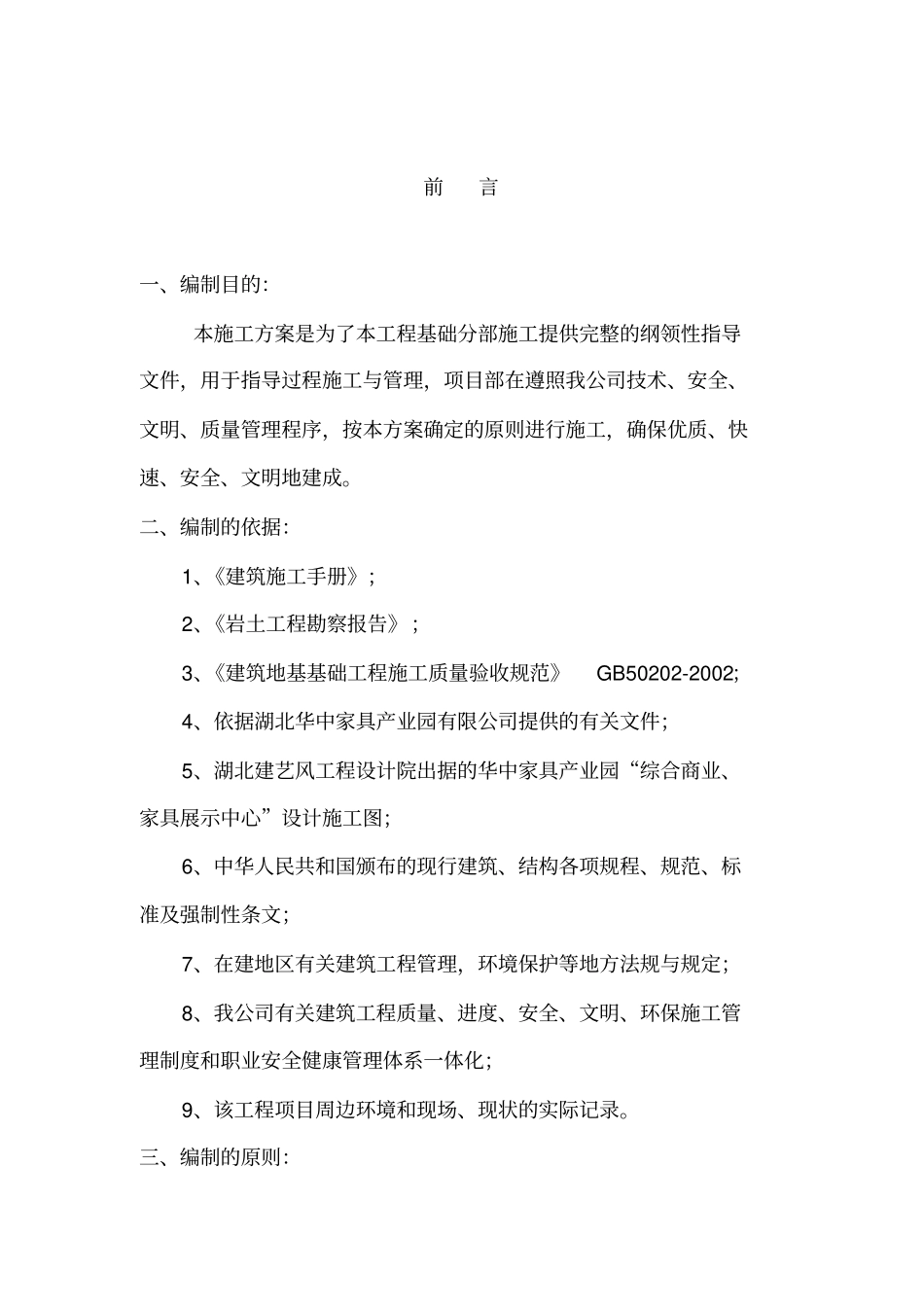

华中家具产业园综合商业、家具展示中心基础施工专项方案编制人：詹全审核人：胡红旺审批人：陈正汉编制单位：湖北新地建设有限公司编制日期：二O一四年二月十日前言一、编制目的：本施工方案是为了本工程基础分部施工提供完整的纲领性指导文件，用于指导过程施工与管理，项目部在遵照我公司技术、安全、文明、质量管理程序，按本方案确定的原则进行施工，确保优质、快速、安全、文明地建成。二、编制的依据：1、《建筑施工手册》；2、《岩土工程勘察报告》；3、《建筑地基基础工程施工质量验收规范》GB50202-2002；4、依据湖北华中家具产业园有限公司提供的有关文件；5、湖北建艺风工程设计院出据的华中家具产业园“综合商业、家具展示中心”设计施工图；6、中华人民共和国颁布的现行建筑、结构各项规程、规范、标准及强制性条文；7、在建地区有关建筑工程管理，环境保护等地方法规与规定；8、我公司有关建筑工程质量、进度、安全、文明、环保施工管理制度和职业安全健康管理体系一体化；9、该工程项目周边环境和现场、现状的实际记录。三、编制的原则：1、严格遵守现行的技术规范、施工规程和质量评定标准；2、坚持技术先进性、科学性、合理性、经济适用性与实事求是相结合。四、工程概况：1、工程简况（不含企业总部）：工程建设名称：华中家具产业园商务配套中心展示中心、综合商业；工程建设地址：湖北潜江市；工程建设单位：湖北华中家具产业园有限公司；工程建设设计单位：湖北建艺风工程设计有限公司；工程建设监理单位：湖北楚元工程建设咨询有限公司；工程建设施工单位：湖北新地建设有限公司；工程质量目标：合格；结构形式：框架结构；层数：地上四层；结构安全等级：Ⅱ级；防水等级：Ⅰ级；建设规模：72646.27㎡；占地面积：20656㎡（建筑占地）；2、设计简况：该项目由综合商业家具展示中心组成（本方案未含企业总部，该项目另行方案），外墙为B06加气砼砌块组砌，铝合金外墙内保温，屋面Ⅰ级防水，建筑找坡，室内设有扶梯、客梯及货梯，公共部分楼地面为地面砖，卫生间地面、墙面砖设有防水层。外墙设有装饰柱，全部粘贴外墙砖，主入口设有平台踏步，室内外高差0.450m，沿外墙设有900mm散水，屋面有组织排水，给排水，消防设计有喷淋系统、排烟系统、消火栓系统、生活给水系统和排污系统。结构设计：框架结构，柱网尺寸8×8m，柱为600×600mm方柱，梁高一般为800mm，板厚一般为120mm，屋面板为150mm，家具展示中心设有变形缝，该项目结构设有纵向两条后浇带。基础为预应力PHE500-125管桩，承台一般为4桩和3桩承台，承台高度一般为1000mm，承台顶标高为-1.85m，地梁顶标高为-0.05m。3、现场现状：该场地比较平整，场地现况低凹相差东、南、西、北各面已建市政道路有1.7m左右，场地周边环境比较窄小，给开工后施工用材、施工周转及堆放造成相当难度和建筑材料二次转运过程。电源、水源等工程供至现场。根据现场实际情况，基础砼成形，回填土方量相当大（五万多方）。4、地址简况：该场地上部2m左右为回填层，下部为砂土层、粉砂层....。从地质报告反应场地地下水十分丰富，有的部位地下水埋深从地表向下若为1.000m，可能独立基础开挖时会出现地下水的情况。施工过程中须加以防范。五、施工方法：1、建立轴线控制网和高程控制系统：建设单位在基础施工前两周内应提供各工程项目实际坐标点和高程点的移交手续。我部根据移交坐标点，采用全站仪测设建筑物四角的点位，而后采用J2经纬仪将各角点引至承台外3m，且采用木桩做好标记，用C10砼加以保护，后由引出点测设各轴线点位，加以保护。水准点引测至现场无车行之处，水准高程每60m必须设一点，共现场高程传递，基础未回填前必须经常复测轴线点和高程水准的误差，使之误差永远控制在规范允许范围内。轴线放好后，应根据承台几何尺寸且每边向外扩宽800mm，作为施工工作面。根据地质条件，每边放坡按1:0.5坡比放坡，每个承台至少要设4个轴线桩距承台边2m，水准引测至承台底0.2m处钉竹片标志作为清底依据。且报监理监理项目部复核。2、土方开挖A、施工准备：a、土方开挖前，应根据施工组织设计方案的要求，将施工区域内的地下...
